本文报道了一种基于Kretschmann衰减全反射构型的双金属银/铜等离子体共振生物传感器，表面覆盖单层黑磷与薄层弗朗克石，工作波长633 nm，用于癌胚抗原（CEA）的无标记检测。研究采用传输矩阵法优化六层堆叠结构，实现近完美临界耦合，反射率最低达约6×10⁻⁶。优化后角度灵敏度约320 °RIU⁻¹，品质因数约39 RIU⁻¹，相较同等优化的纯铜参考结构品质因数提升约一半。相位分析显示相位灵敏度超过3×10⁴ °RIU⁻¹，体折射率分辨率接近3×10⁻⁶ RIU。
研究背景
癌胚抗原（CEA）是一种约180 kDa的癌胚糖蛋白，在胎儿发育期高表达，健康成人组织中几乎沉默，但在多种上皮性恶性肿瘤中重新表达。临床上，CEA是结直肠癌最常检测的肿瘤标志物，在肺癌、乳腺癌、胃癌和胰腺疾病中也有参考价值。其真正价值不在初筛（特异性有限），而在于患者随访——根治性切除后CEA水平升高常是复发的最早信号，有时比影像学证据提前数月。非吸烟者血清CEA阈值通常定义为3 ng/mL以上，吸烟者和某些良性疾病患者的阈值则不同。由于临床相关浓度变化极小且需长期监测，检测技术对定性结果的影响不亚于生物标志物本身。酶联免疫吸附测定（ELISA）是最常用的蛋白标志物定量方法之一，但需标记、多步骤操作、周转时间长，且仅提供单一数据点描述结合亲和力/时间曲线。
表面等离子体共振（SPR）生物传感器作为无标记检测平台，可实时监测结合动力学。传统SPR传感器多采用金膜，因其耐腐蚀性而广泛用于商业仪器，但金在可见光红光区的带间吸收导致共振较宽。银是可见光区损耗最低的常见等离子体金属，共振最锐利，但化学稳定性差——裸银在空气中失去光泽，在水性缓冲液中降解。铜在成本和稳定性上居中，但其损耗特性常被文献忽视。基于Johnson和Christy数据，633 nm处银的介电常数εAg = −16.37 + 0.457i，品质因数Q ≈ 36；铜的εCu = −13.42 + 1.571i，Q ≈ 8.5。银的耗散约为铜的四分之一。文献中有时将16.4和20.6分别附会于这两种金属，但那是介电常数实部的模，而非虚部——决定共振宽度的是虚部，据此银才是更好的谐振器。若设计显示铜优于银，几乎总是假设了不现实的低损耗铜。
仅用银膜并不能解决问题。临界耦合（几乎所有入射功率被吸收、反射率最低点降至近零的条件）要求等离子体泄漏回棱镜的速率与金属中的吸收速率匹配。泄漏速率由膜厚和棱镜阻抗决定，吸收速率由金属固定。在CaF₂等低折射率棱镜上，原本理想的银膜厚度无法达到此平衡，凹陷始终较浅。解决方案是在银上放置极薄铜中间层，微调表面阻抗以恢复临界耦合，而下方银继续承载大部分模式能量，保留低损耗优势。铜并非因其等离子体品质（它几乎没有）而存在，而是作为一个小而精准的修正。
黑磷是直接带隙二维半导体，具有强光-物质耦合和高载流子迁移率，作为薄涂层可改善倏逝场与吸附分子的重叠，并提供可生物功能化的表面。弗朗克石是天然层状硫盐，可剥离至近原子厚度，提供金属的化学钝化及共价抗体附着位点。两种材料在633 nm处均有损耗，弗朗克石吸收尤为明显；分析的一部分正是权衡这些层带来的益处与增加的损耗。
研究方法
1.3 金属、双金属层与二维材料
表征等离子体金属行为的关键考虑因素是其光学损耗特性，这反映在共振特征中。方便描述上述特性的单一数值由品质因数Q = −Re(ε)/Im(ε)给出：介电常数虚部小（低虚介电常数）意味着低欧姆损耗、长寿命等离子体和窄共振及高品质因数。因此，大多数情况下，金因其耐腐蚀性而被用作商业仪器中的等离子体金属。然而，由于可见光谱红光区的带间吸收，金的共振相对较宽。银是可见光区常见等离子体金属中损耗最低的，因此提供最锐利的共振，代价是真实的化学脆弱性：裸银在空气中失去光泽，在水性缓冲液中降解。铜在成本和稳定性上居中，但此处必须诚实对待其损耗，因为文献在这一点上并不总是严谨。根据633 nm处的Johnson和Christy数据表评估，银的εAg = −16.37 + 0.457i，给出Q ≈ 36，而铜的εCu = −13.42 + 1.571i，给出Q ≈ 8.5。因此银的耗散接近铜的四分之一。我们强调这一点，因为有时附会于这两种金属的数值16.4和20.6是介电常数实部的模，而非虚部；决定共振宽度的是虚部，据此衡量，银而非铜是更好的谐振器。一个显示铜优于银的设计几乎总是假设了不现实的低损耗铜，我们已注意避免这一陷阱[23–26]。

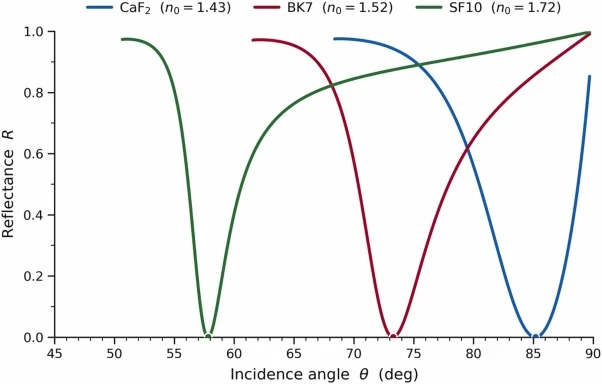

仅银膜并非故事的终点，原因容易被忽视。临界耦合（几乎所有入射功率被吸收、反射率最低点降至近零的条件）要求等离子体泄漏回棱镜的速率与金属中的吸收速率匹配。泄漏速率由膜厚和棱镜呈现的阻抗决定；吸收速率由金属固定。在CaF₂等低折射率棱镜上，原本理想的银膜厚度根本无法达到此平衡，凹陷保持较浅。我们的补救措施是在银上放置极薄铜中间层。它微调表面阻抗恰好足以恢复临界耦合，而下方银继续承载大部分模式能量，从而保留大部分低损耗优势。换言之，铜并非因其等离子体品质（它几乎没有）而存在，而是作为一个小而精准的修正。值得在一个地方说明双金属层如何作用于式(2)的两个速率。吸收速率Γabs由承载模式的金属固定：由于银膜承载大部分模式能量，共振继承银的低损耗并保持窄；而同等优化厚度的纯铜膜继承铜的四倍大损耗并展宽约十分之一。辐射速率Γrad由薄铜缓冲层调节，它提供了银膜在低折射率棱镜上单独无法达到的阻抗修正。这就是堆叠刻意精简的原因：每个额外的吸收性覆盖层都会增大非辐射预算并展宽凹陷，除非它也改善耦合。
两个外层增加化学和场工程。单层黑磷是直接带隙二维半导体，具有强光-物质耦合和高载流子迁移率；作为薄涂层，它改善倏逝场与吸附分子之间的重叠，并提供适合生物功能化的表面[27]。弗朗克石是天然存在的层状硫盐，可剥离至近原子厚度，提供下方金属的化学钝化及用于附着捕获抗体的表面位点[28]。两种材料在633 nm处均非无损耗，弗朗克石尤其明显吸收；我们分析的一部分正是权衡这些层带来的益处与增加的损耗，并坦承弗朗克石吸收是品质因数虽改善但不极端的主要原因。选择黑磷是因为它是直接带隙二维半导体，具有强且厚度可调的光-物质耦合和高载流子迁移率，改善倏逝场与吸附分子的重叠并提供可生物功能化表面[27]。选择弗朗克石是因为它是天然存在的、空气稳定的范德华硫盐，可剥离至近原子厚度，提供金属的化学钝化及共价抗体附着的表面位点[28]；因此其作用主要是化学的（钝化和结合）而非光学的。
【数据】金属：Ag、Cu；波长：633 nm；εAg = −16.37 + 0.457i；QAg ≈ 36；εCu = −13.42 + 1.571i；QCu ≈ 8.5；BP厚度：0.53 nm；弗朗克石厚度：1.8 nm；银膜优化厚度：28 nm；铜膜优化厚度：7 nm；棱镜材料：CaF₂
研究结果
4 结果与讨论

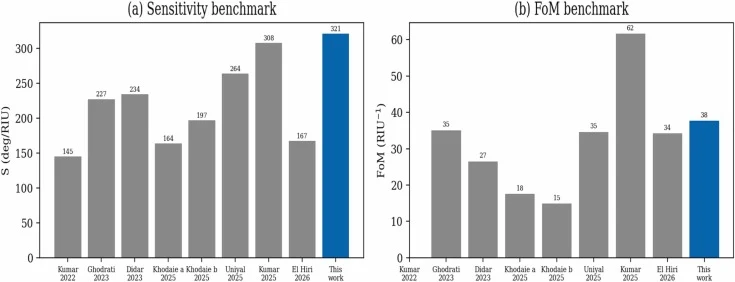

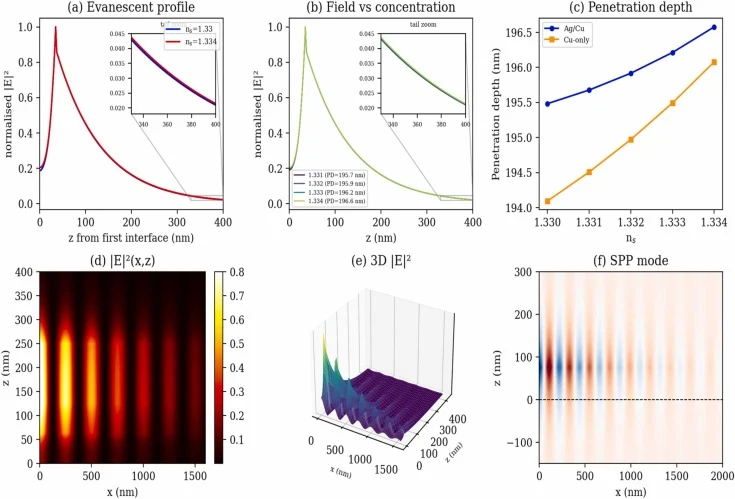

本节定量建立设计：优化与临界耦合图（图3）、分析物窗口内的性能（图4、表2）、与同等优化纯铜参考的受控比较以分离双金属层效应（图5、表3）、增益的机制分解（式12）、二维覆盖层的代价（4.4节）及对制造误差的鲁棒性（4.5节）；场、相位和基准分析见第5–8节。
4.1 双金属层优化

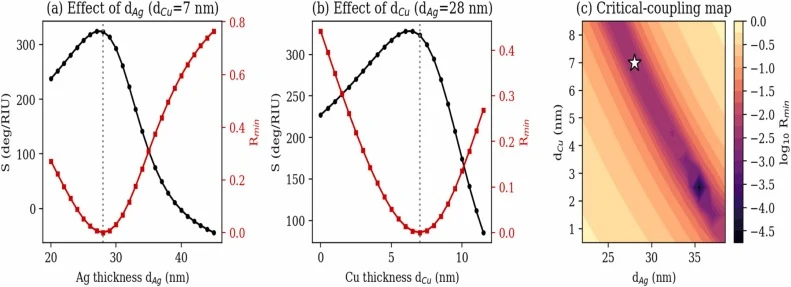

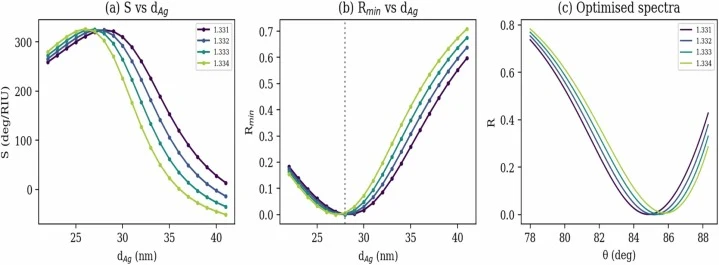

优化过程如图3所示。将铜固定在7 nm并扫描银（图a），反射率最低点加深至约28 nm处的锐利最优值；灵敏度在同一范围内变化平缓，因此银厚度基本上由耦合条件而非灵敏度最大值决定。通过检查铜和银图中的数据，我们看到铜用量多少的相反效应，以及它是否足以完成修正回路，还是铜过多而增加了额外损耗。在图b中，可以看到铜在7 nm处存在最优量，给出上述银-铜（Ag/Cu）配置中最佳的临界耦合。图c中的等高线图显示，厚度平面上的最佳临界耦合点（星号位于(28 nm, 7 nm)）在预期允许公差内定义明确。我们已通过一系列等高线图验证该盆地，发现最佳临界耦合点确实是一个真实的盆地而非狭窄边缘——后者会使器件制造极为困难，几乎没有市场成功机会。换言之，优化控制凹陷的深度和对比度以及相位跃变的陡峭度（进而相位灵敏度），远甚于裸灵敏度S——后者在有用厚度范围内几乎恒定。
【数据】铜固定厚度：7 nm；银最优厚度：28 nm；最佳临界耦合点：(28 nm, 7 nm)；银厚度扫描范围：原文未详述具体范围；灵敏度变化：平缓
4.2 分析物窗口内的性能

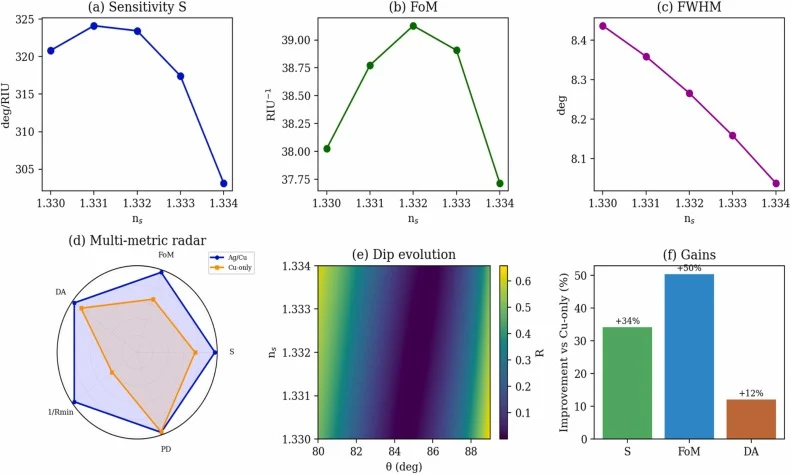

固定厚度下的性能如图4和表2所示，展示在折射率窗口内的行为。总体灵敏度保持在约303至324 °RIU⁻¹之间；在范围低端略有增加，高端略有下降。最大折射率处的表观下降不应视为数值误差。相反，它代表谐振器接近掠射的特征：当凹陷在角度上上升时，角度色散增加，但在接近90°时，凹陷在掠射极限处变形，从而影响表观灵敏度。反射率最低点在窗口中心触及10⁻⁶水平，此处双金属层恰好临界耦合，并在整个范围内保持很小。对仪器构建者而言最有用的特征或许是品质因数在整个范围内基本平坦，约39 RIU⁻¹：器件在窗口内任何位置工作时行为一致，而非仅在单一折射率处锐利。
【数据】灵敏度范围：约303–324 °RIU⁻¹；反射率最低点：10⁻⁶水平（窗口中心）；品质因数：约39 RIU⁻¹（全范围基本平坦）；折射率窗口：ns = 1.330–1.334
4.3 双金属层与纯铜参考的比较

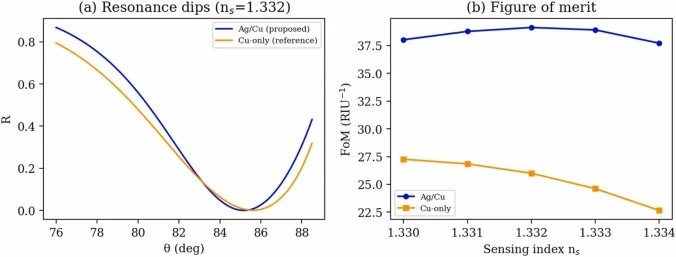

为分离双金属层的实际贡献，我们将其与同一棱镜上的纯铜堆叠比较，外层相同，其32 nm铜厚度独立优化以实现临界耦合。比较见图5，窗口中心处列于表3。双金属层在所有重要指标上胜出：灵敏度高约三分之一，宽度小约十分之一，品质因数大约一半，且金属预算基本相同。反射率最低点也明显更深，改善了测量对比度。由于品质因数通过两个通道同时改善——更大的偏移和更窄的凹陷——增益是复合而非相加，应正确地乘性表示：
(12) FoM_Ag/Cu / FoM_Cu = (S_Ag/Cu / S_Cu) · (FWHM_Cu / FWHM_Ag/Cu) = 1.342 × 1.121 ≈ 1.50
窄化直接源于银的四倍低损耗；额外灵敏度反映银主导模式的稍陡色散。值得思考为何保留铜——表面上看，向银膜添加损耗更大的金属似乎反常。答案已给出：灵敏度最优厚度的银膜在CaF₂上无法达到临界耦合，因此没有铜则凹陷浅、对比度差。选择铜而非简单增加银来执行缓冲任务，是因为铜更大的虚介电常数在几纳米内提供所需的阻尼修正，让银做等离子体工作。因此增益是结构性的，关乎金属如何排列，而非有多少。同样推理将此设计与通过添加更多二维覆盖层追求性能的堆叠区分开：因为每个添加层的吸收直接贡献于Γabs，以最少损耗材料达到临界耦合的精简堆叠优于更厚的堆叠。窄凹陷将反射率最低点在角度上锐利定位，因此对于给定探测器噪声σθ，位置θres被更精确地确定；由于DA = 1/FWHM且δnmin = σθ/S，−10.8%的窄化是+12.1%检测精度和大部分+50.4%品质因数增益的直接来源。宽凹陷更易采集且对失准更宽容，但其位置定义不够精确。
【数据】纯铜参考厚度：32 nm；灵敏度比：1.342；FWHM比：1.121；FoM比：≈1.50；窄化：−10.8%；检测精度增益：+12.1%；品质因数增益：+50.4%
4.4 鲁棒性：覆盖层代价与制造公差
上述比较搁置但值得回答的问题是黑磷和弗朗克石层帮助或阻碍多少。它们适度提高灵敏度，通过增加表面场和添加高折射率材料牵引模式。但它们吸收，弗朗克石尤其如此，虚介电常数接近三。该吸收增加非辐射预算并展宽共振，直接对抗从银赢得的线宽优势。我们的计算表明，双金属损耗降低超过补偿覆盖层损耗——净品质因数仍改善一半——但弗朗克石在数量上是品质因数的主要剩余制动。若要追求更高品质因数，减薄或替换弗朗克石是第一个尝试的杠杆，接受其在化学功能上的代价。进一步的微妙之处涉及各向异性。黑磷和弗朗克石都是光学各向异性的，而此处每个二维层由有效各向同性复折射率描述（表1）。将高折射率晶轴与等离子体传播方向对齐原则上可增加场-分析物重叠并轻微重调neff。两个事实限制该效应：层超薄（BP 0.53 nm，弗朗克石1.8 nm）且几乎不位移金属承载模式，严格处理需要张量介电常数和各向异性（4×4 Berreman）传输矩阵。因此我们预期适度、方向依赖的增强而非定性变化，并将张量建模确定为明确的下一步。任何设计的性能取决于其承受公差的能力；因此可以问，当层厚度不匹配目标值时性能如何变化？图3(c)中的等高线图已提供答案；临界耦合最优值存在于宽盆地而非极低点（“针尖”）。因此，如果层厚度从最优值轻微变化，工作点在盆地内移动，但不会掉出盆地。从定量角度看，如果银和铜层分别偏离最优值±2 nm和±1 nm，反射率最低点将从最小值变化……
【数据】BP厚度：0.53 nm；弗朗克石厚度：1.8 nm；弗朗克石虚介电常数：接近3；银公差：±2 nm；铜公差：±1 nm；品质因数净改善：约一半；原文未详述反射率最低点具体变化数值
讨论与解读
11 结论

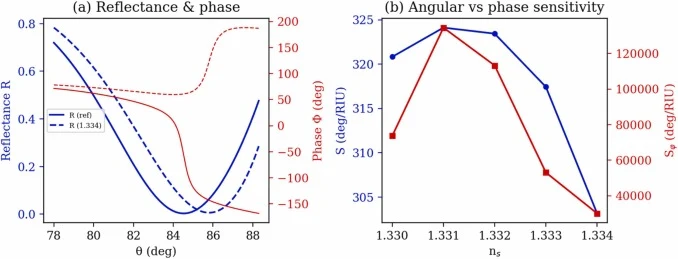

我们设计了一种双金属Ag/Cu等离子体生物传感器，在氟化钙棱镜上覆盖黑磷和弗朗克石，用于癌胚抗原的无标记检测，并用输入输出可重现的模型进行表征。优化堆叠达到近完美临界耦合，反射率最低点约6×10⁻⁶，表明薄铜缓冲层让低损耗银膜满足其在低折射率棱镜上单独无法满足的阻抗条件。在现实分析物窗口内，器件提供约320 °/RIU的灵敏度、约8.3°的宽度和接近39 RIU⁻¹的品质因数，在相同金属预算下以约一半的品质因数击败同等优化的纯铜参考，增益可追溯至银的四倍高品质因数。临界耦合附近的相位询问将相位灵敏度推过3×10⁴ °/RIU，折射率分辨率至约3×10⁻⁶ RIU。我们一直努力标记这些主张的边界。低折射率棱镜的近掠射共振导致宽凹陷和中等品质因数；从折射率分辨率到临床浓度限的跨越需要表面结合建模而非体相外推；真实器件将付出模型忽略的粗糙度、漂移和污染代价。此外，我们从这项研究中得到一个更大的教训：与等离子体传感器相关的头条数字的准确性……
编译者解读
该研究的核心价值在于用传输矩阵法系统论证了双金属Ag/Cu结构在低折射率棱镜上恢复临界耦合的机制——铜作为阻抗修正层而非等离子体主体，这一架构思路对SPR传感器设计有普遍参考意义。品质因数约39 RIU⁻¹和相位灵敏度3×10⁴ °/RIU在数值上可观，但弗朗克石的吸收是明确的性能瓶颈。从合成生物学应用看，二维材料的功能化潜力（抗体附着、钝化）尚未在实验中验证，体折射率分辨率到临床CEA浓度的跨越仍是最大鸿沟。该工作属设计阶段，实验验证是下一步关键。
