来源：蛋白层析柱效下降填料压缩（DNA Lab Space 实验教程）| 编译：DNA Lab Space
柱子刚装好那会儿，峰形尖锐、理论塔板数漂亮。用了两周，峰变宽、变拖尾，压力还往上蹿。拆开一看，填料压成了一坨。这不是个别现象——柱效下降和填料压缩几乎每个做蛋白纯化的人都会撞上。本文按“快速排低级错误→按流程系统排查→进阶疑难”三层走，把层析柱填料压缩的成因、判断方法和解决动作一次讲透，你对着查就行。
第一步：先排除这几个低级错误
别急着怀疑填料质量，先看这几处。
1. 柱体没回室温就上样。 冷柜里拿出来的柱子直接接系统，缓冲液黏度没平衡好、柱床还没稳定就跑样。解决：柱子室温静置≥30分钟，或至少用5个柱体积（CV）缓冲液平衡到基线平稳。
2. 上样前没排气泡。 管路或柱头下方有气泡，压力表抖动、峰形突然开裂。解决：用20%乙醇或纯水从下往上冲柱头，减压排气，再装柱。
3. 样品没离心没过滤。 原液直接上柱，颗粒物堵在筛板或柱床表面，压力立刻飙升。解决：上样前12000 rpm离心10分钟，或0.22 μm滤膜过滤，体积损失可忽略。
4. 流速一上来就拉满。 新手常见：装好柱直接开到5 mL/min，填料还没压实就被冲散。解决：从0.5 mL/min起，逐步升到工作流速，每档跑2 CV。

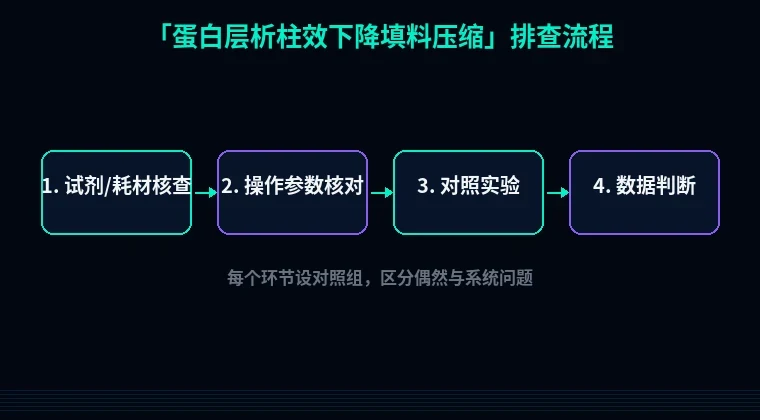

第二步：按实验流程分维度系统排查
柱效下降不是单一原因，得顺着“装柱—平衡—上样—洗脱—保存”逐段查。
1. 装柱环节：填料没压实或压实过头
现象： 新柱第一次用峰形就宽，或者柱床顶部出现明显凹陷/裂纹。
原理： 装柱时沉降不匀，床层内部形成通道；或者加压装柱时压力超过填料耐受值，凝胶颗粒变形。
解决步骤：
① 查填料说明书里的最大耐受压力，比如Sepharose 6 FF建议≤0.3 MPa，别超。
② 装柱时用装柱器，以1.5倍工作流速压柱，等床面稳定（约10–15分钟不再下降）再锁柱头。
③ 锁柱头时下压0.5–1 mm，别用力过猛，否则柱头直接压进床面。
验证方法： 装完跑1%丙酮（或蓝色葡聚糖2000）测柱效，理论塔板数N/m低于说明书标称值70%就重装。
2. 平衡环节：缓冲液不当导致填料收缩
现象： 平衡时压力正常，一换高盐或低pH缓冲液，柱床高度肉眼可见下降。
原理： 琼脂糖或聚合物填料对离子强度敏感。比如离子交换填料在低盐（<20 mM）下会吸水膨胀，高盐（>1 M NaCl）下脱水收缩，反复切换就把床层“揉”松了。
解决步骤：
① 查填料的耐盐范围，离子交换柱通常控制在20 mM–1 M NaCl内。
② 换缓冲液时走梯度过渡，别直接切换，用3–5 CV线性过渡。
③ 若必须用极端条件，换耐压型填料（如高交联琼脂糖）。
验证方法： 每次换液后记录柱床高度，变化>5%就说明填料在缩胀，得调整缓冲体系。
3. 上样环节：样品太黏或体积超载
现象： 上样瞬间压力陡增，峰形前移、拖尾。
原理： 样品黏度高（如含甘油、高浓度蛋白、核酸污染）时，局部流速受阻，填料承受剪切力；上样体积超过柱床体积的5%–10%，蛋白在柱头堆积，形成“二次压缩”。
解决步骤：
① 样品黏度控制在≤2 cP，含甘油>10%就稀释或换缓冲液。
② 上样体积不超过0.05–0.1 CV（亲和柱可放宽到0.2 CV）。
③ 上样前样品和缓冲液同温同pH，避免温差引起气泡。
验证方法： 上样前后各测一次压力，差值>0.05 MPa就说明样品或柱头有问题。
4. 洗脱与再生环节：高流速+强洗脱剂
现象： 用了两三次后柱效开始掉，峰越来越宽。
原理： 高流速（>150 cm/h）下填料颗粒承受的流体剪切力增大，长期运行会让床层逐渐压实；强洗脱剂（如0.1 M NaOH、6 M GuHCl）会破坏填料交联结构，缩短寿命。
解决步骤：
① 工作流速控制在说明书推荐值的70%–80%，比如推荐150 cm/h就用100–120 cm/h。
② 强洗脱剂接触时间≤15分钟，温度控制在4–25°C，别高温。
③ 每5次使用后做一次CIP（在位清洗），用0.5 M NaOH走2 CV，浸泡30分钟再冲。
验证方法： 每次CIP后测柱效，N/m下降超过20%就考虑换填料。
5. 保存环节：冻融和干柱
现象： 柱子放了两周再拿出来，柱头干裂或填料分层。
原理： 填料脱水后颗粒间形成不可逆的氢键，重新润湿也恢复不了；冻融循环直接破坏凝胶结构。
解决步骤：
① 短期保存（<1周）：4°C，20%乙醇，密封防干。
② 长期保存（>1周）：加0.02%叠氮钠防腐，避免冻融，放4°C。
③ 干柱不要试图“救”，直接重装。
验证方法： 使用前用3 CV缓冲液平衡，观察柱床是否均匀，有分层或气泡就重装。

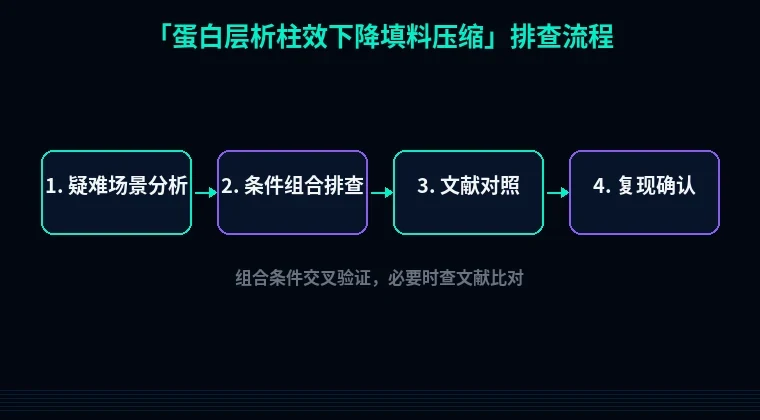

第三步：进阶疑难问题
1. 柱头筛板堵了，压力高但柱效还行。 判断：压力高、峰形正常。别急着换柱子，先拆柱头超声清洗筛板（20%乙醇，超声10分钟），装回后再测压力。
2. 填料批次差异导致柱效不稳定。 不同批次交联度有细微差别。解决：新批次先做小柱（1 mL）预实验，测N/m和背压，和旧批次对比偏差>15%就退货或调整装柱参数。
3. 柱床压缩后还能救吗？ 轻微压缩（柱高降<10%）：拆柱头、补填料、重新压柱；超过15%：直接重装，别硬撑。
避坑总结+实操建议
三条核心结论：
① 80%的柱效下降来自装柱和上样两个环节，先把流速和样品处理管住。
② 缓冲液切换必须走梯度，别让填料反复缩胀。
③ 每5次使用做一次CIP，柱效记录比感觉靠谱。
两条日常好习惯：
① 每次上样前测压力、记柱高，异常当天处理，别拖。
② 建立柱效台账：N/m、背压、使用次数，三列就够，出问题一眼看出来。
工具方面，装柱前查填料参数、设计缓冲体系时，可以用站内的引物设计和密码子优化工具提前规划表达和纯化标签；如果目标是提高可溶表达、减少上样时的核酸黏度，蛋白可溶性优化工具能帮你从源头降低纯化压力。柱子稳不稳，前端设计占一半。
