发酵尾气CO₂速率一飘，RQ就跟着乱。补料晚、放罐早，全被带偏。本文只讲在线校正：从气路、标气、流量、时间对齐到液相碳酸盐，把CER读数拉回可信区间。别急着改工艺，先把表校明白。
第一步：快速排查低级错误
1. 干燥剂失效或冷凝水没排：CER逐日往下掉，先换硅胶柱，冷凝器设4°C，每8 h排一次水。
2. 标气接错或过期：零点用N₂，跨度用5% CO₂标气，钢瓶压力低于2 MPa就换。
3. 流量单位混了：mL/min、L/min、sccm统一到L/min，并做温度压力修正。
4. 采样管太长：把尾气管缩到1 m内、内径3 mm，流量0.5 L/min时滞后能压到十几秒。

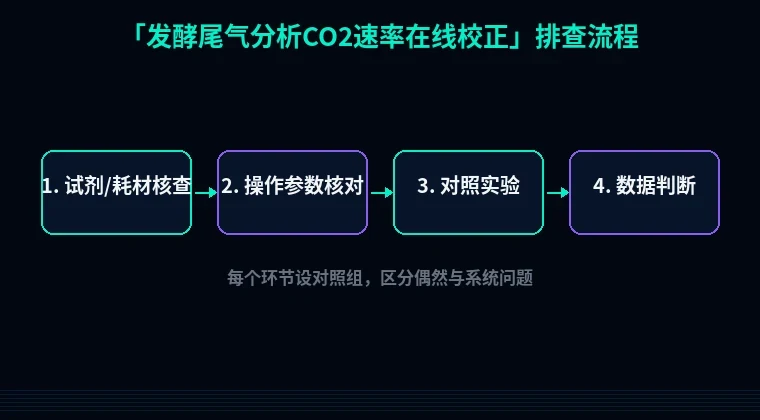

第二步：分维度系统排查
1 气路与预处理
1.1 冷凝水或干燥剂饱和。现象：CER缓慢下降，零点越跑越负。原理：水汽在4.3 μm附近吸收红外，NDIR会正干扰；冷凝水堵过滤器还会抬高背压。解决：冷凝器4°C，硅胶柱装50 g，变色超过2/3就换；0.2 μm疏水过滤器每批灭菌前换。验证：接干N₂旁路，30 min内CO₂漂移小于0.02% v/v。
1.2 负压段漏气。现象：通气量调大，CER反而降。原理：采样泵前漏入空气，样气被稀释。解决：皂液查接头，尾气出口通大气，背压控在5 kPa以内。验证：堵住采样口，流量应掉到0，系统压降小于1 kPa。
2 分析仪标定与补偿
2.1 零点和跨度漂移。现象：离线气袋CO₂比在线高0.1%–0.3%。原理：光源老化、检测器温漂。解决：灭菌前用N₂归零、5% CO₂标气做跨度，37°C预热30 min；跨度偏差超过2%重标。验证：标气回读误差小于±0.02% v/v。
2.2 温压补偿没开。现象：白天升温，CER假升高。原理：CO₂分压受温度和总压影响。解决：样气冷却到25±1°C，开绝对压力补偿，压力传感器量程0–150 kPa。验证：同一标气在25°C和37°C下读数差小于1%。
3 流量与总摩尔流量
3.1 进气流量计未校准。现象：CER整体偏高或偏低20%。原理：质量流量控制器常按空气标定，气体组成变了会偏。解决：用皂膜流量计在0.5、1、2 L/min三点校准，线性偏差小于1%。验证：并联标准流量计，差值小于2%。
3.2 忽略总摩尔流量变化。现象：高耗氧阶段CER算错。原理：O₂消耗和CO₂产生会改变尾气总摩尔流量。解决：用入口空气流量和尾气O₂/CO₂算总流量，公式里带N₂平衡项。验证：离线气袋样与在线RQ差小于0.05。
4 采样与时间对齐
4.1 死体积滞后。现象：补料后CER峰值晚5–10 min。原理：管路加过滤器体积除以采样流量就是滞后。解决：管长小于1 m，流量0.5 L/min，按体积/流量算滞后并平移时间戳。验证：阶跃标气响应T90小于30 s。
4.2 采集频率和滤波过度。现象：CER毛刺多，或峰被抹平。原理：泵脉动、液滴、滑动平均太长。解决：1 s采集，30 s滑动平均，别超过2 min。验证：标准气阶跃后恢复时间小于1 min。
5 液相与发酵条件
5.1 pH调节干扰。现象：加酸后CER瞬时升高。原理：HCO₃⁻ + H⁺ → CO₂，液相CO₂逸出。解决：pH控在±0.05，补酸慢速，校正时避开pH调节后5 min。验证：离线测碳酸氢盐，和在线CER趋势对齐。
5.2 泡沫或液滴进样。现象：CO₂读数尖峰。原理：液滴进红外池造成散射。解决：上游加旋风分离器加0.2 μm疏水过滤器，必要时加消泡剂。验证：拆过滤器看有无积液。

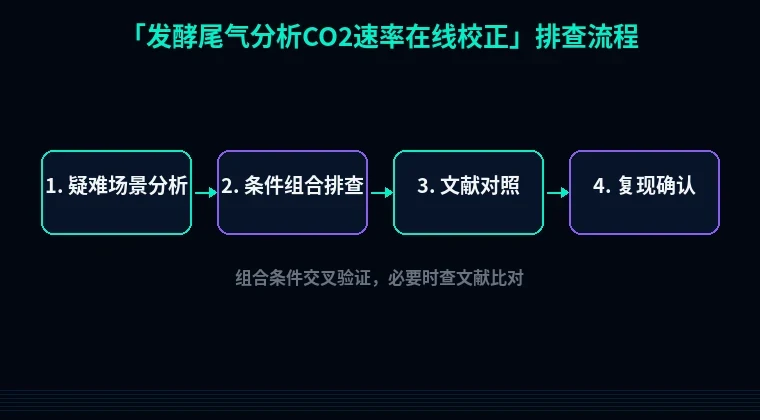

第三步：进阶疑难问题
情况1：高密度发酵传质滞后。 现象：CER峰比补料峰晚10–20 min。原理：液相溶解CO₂和碳酸氢盐缓冲大，尾气只反映逸出部分。解决：把通气量从1 vvm提到1.5 vvm做阶跃测试，算滞后；用pH和离线DIC辅助判断。验证：两个通气量下CER峰时间差小于3 min再信在线值。
情况2：富氧或厌氧总流量校正不同。 现象：富氧时CER偏低。原理：总摩尔流量不能用空气默认值。解决：按实际入口气体组成重算N₂平衡，厌氧条件用N₂/CO₂标气重标。验证：离线气袋CO₂偏差小于0.05% v/v。
情况3：分析仪交叉干扰。 现象：乙醇或水汽高时CO₂虚高。原理：NDIR非特异吸收。解决：加装 Nafion 干燥管，标气里加5%乙醇做干扰测试。验证：干扰前后读数差小于0.02% v/v。
避坑总结+实操建议
核心结论三条：第一，先校标气和流量，再谈CER模型。第二，水汽、背压、死体积是漂移三大源头。第三，液相碳酸盐会让尾气CO₂滞后，别拿瞬时峰硬算RQ。
日常好习惯两条：每批灭菌前做N₂零点加5% CO₂跨度，记录漂移；每次换过滤器后做一次阶跃响应，T90超过30 s就查管路。
