来源：冻干保护剂塌陷玻璃化转变（DNA Lab Space 实验教程）| 编译：DNA Lab Space
做冻干的人最怕开柜那一刻：饼缩了、边缘爬壁、表面一层亮膜。保护剂配方筛了十几轮，Tg'测出来挺漂亮，一批中试还是塌。问题往往不在"配方好不好"，而在"配方在你的工艺下能不能撑住"。这篇按流程拆开讲——从称量低级错误，到玻璃化转变温度与塌陷温度的关系，再到退火、冻速、残余水分这些进阶坑，一步步给你判断和验证的动作链，对着做就行。
第一步：快速排查低级错误
先别怀疑配方，先看这四个地方。
1. 称量顺序错了、糖没完全溶：海藻糖、蔗糖在4°C下溶解度掉得厉害，若在冷室里配液，看着澄清其实有微晶，冻干后必起雾、必塌。解决：室温配母液，磁力搅拌300 rpm、20分钟，0.22 μm过滤后再降温。
2. 保护剂总浓度太低：固形物低于2%（w/v）时饼强度不够，冻干后一碰就碎、易回缩。解决：把糖类总量提到5%–10%（w/v），或补1%–2%的甘露醇做骨架。
3. 装液量太多、瓶底太厚：10 mL西林瓶装3 mL，液层超过10 mm，冰晶长大、升华路径长，塌陷风险直接翻倍。解决：装量控制在瓶容积的1/3以内，一般2 mL以下。
4. 预冻温度和搁板不一致：设-40°C但实际搁板波动到-32°C，样品根本没冻实就抽真空。解决：用接触式温度探头贴在瓶底实测，确认样品温度低于Tg'至少5°C再进干燥。
以上四条若都排掉，饼还是塌，那大概率是热力学问题，往下走。

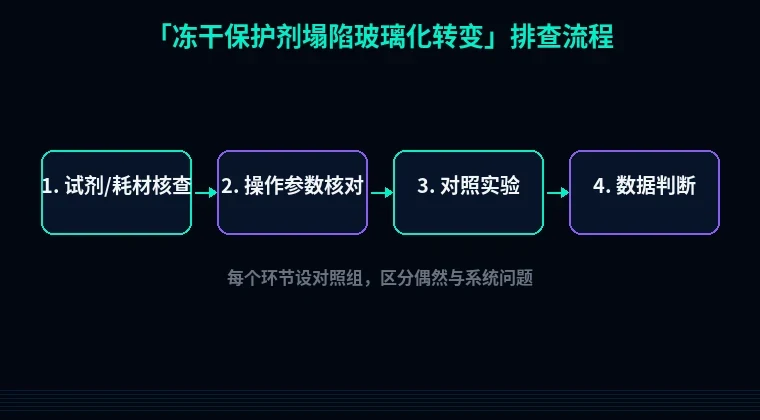

第二步：分维度系统排查
按"配方→预冻→升华→解析干燥"四模块走，每个模块给判断、验证、解决三步。
1. 配方端：Tg'和塌陷温度Tc的关系没搞清
现象：饼局部发亮、呈糖浆状，边缘拉丝。
原理：无定形保护剂在玻璃化转变温度以上会变软，超过塌陷温度Tc（通常比Tg'高10–20°C）就撑不住自身结构。Tc才是塌陷的真正红线，不是Tg'。
判断：看塌陷是否集中在瓶壁和中心——壁面传热快、温度先升，最先塌。
验证：用冻干显微镜（FDM）测Tc，或DSC测Tg'（升温10°C/min，-60→20°C）。
解决：配方里加"结晶型+无定形"双组分，如甘露醇5%+蔗糖5%，甘露醇结晶做骨架，蔗糖保活；或把糖浓度提到10%（w/v）抬高Tg'。
2. 预冻：降温速率决定冰晶大小和Tg'
现象：饼孔粗大、机械强度差，或反之致密但干燥极慢。
原理：慢冻（1°C/min）生成大冰晶，升华通道宽但可能破坏蛋白；快冻（>10°C/min）冰晶细，但若没冻透形成"未冻水"，Tg'被拉低。
判断：切开饼看断面，大孔=慢冻，致密发亮=快冻或未冻透。
验证：用热电偶记录样品中心温度曲线，看是否有平台（成核放热）。
解决：常规推荐-1至-3°C/min降到-40°C，维持1–2小时；敏感样品用退火——升到Tg'以上5°C（如-15°C）保温1小时再降回，让冰晶奥斯特瓦尔德熟化，改善结晶度。
3. 升华：搁板温度踩过Tc就是塌陷
现象：一次干燥中途饼塌，或干燥时间比预期长3倍以上。
原理：升华阶段样品温度≈搁板温度，如果搁板设-10°C而Tc只有-20°C，饼立刻软化。真空度不够时，冰的升华驱动力不足，样品升温更快。
判断：观察塌陷发生的时间点——若在前1/3干燥段，多半是搁板温度过高。
验证：Pirani规和电容规压差>50 mTorr说明升华仍在进行；压差归零表示一次干燥结束。
解决：搁板温度设在Tc以下2–5°C（保守做法Tg'以下5°C）；真空度控在50–100 mTorr；必要时走阶梯升温，每步升温≤5°C、平衡30分钟。
4. 解析干燥：残余水分把Tg拉下来
现象：饼看着完好，放几天后回缩、发黏。
原理：水是强增塑剂，残余水分从1%升到3%，Tg可掉20°C以上。产品Tg低于室温，储存中就塌。
判断：密封后放置24–48小时观察是否变化。
验证：卡尔费休法测水分，或DSC测产品Tg；目标残余水<1%（小分子药物）或<2%（蛋白制剂）。
解决：解析干燥搁板升到20–40°C（不超过蛋白变性温度），维持2–4小时；二次干燥真空度进一步降到<50 mTorr。

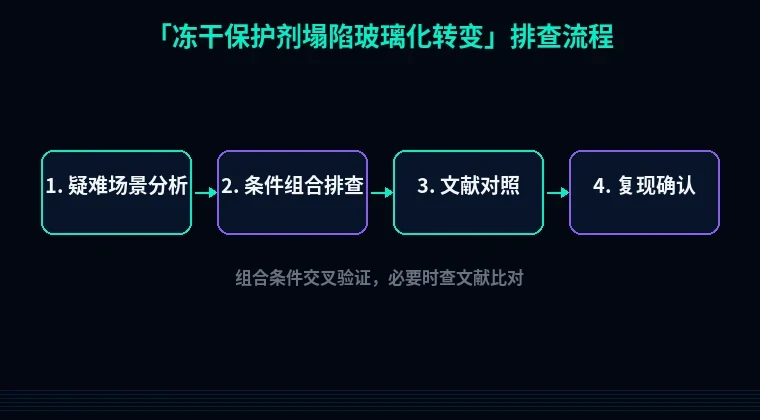

第三步：进阶疑难问题
1. 退火反而让产品塌了
退火温度设太高（超过Tc）或时间太长，冰晶长得过大刺破饼结构。判断方法：对比退火前后饼断面孔径。解决：退火温度定在Tg'以上但低于Tc，通常-15至-10°C，保温30–60分钟即可，别贪。
2. 冻干保护剂与缓冲液组分打架
磷酸盐在低温下结晶（共晶点约-8°C），会破坏玻璃态连续性，导致塌陷。现象：饼局部出现白色结晶斑。验证：换Tris或组氨酸缓冲液做对照。解决：缓冲液换成Tris-HCl 10–20 mM，或把磷酸盐降到5 mM以下。
3. 玻璃化转变"测得到却稳不住"
有些配方Tg'看着-30°C，实际因微量杂质（如残留DMSO、盐）导致局部Tg更低。判断：不同批次塌陷行为不一致。验证：用mDSC（调制DSC）看是否有多个转变。解决：纯化步骤去掉有机溶剂残留，透析换液至少4次。
避坑总结+实操建议
三条核心结论：
1. 盯Tc不盯Tg'。塌陷的红线是塌陷温度，通常比Tg'高10–20°C，冻干显微镜实测最靠谱。
2. 预冻决定下限，干燥决定上限。冻速和退火管冰晶结构，搁板温度管会不会当场塌。
3. 残余水分是隐形杀手。哪怕饼出柜完美，水分超标照样几天后回缩，密封前必测。
两条日常好习惯：
- 每批用热电偶测样品中心温度，别只看设备显示值，搁板与瓶底能差3–5°C。
- 配方筛完先做小试冻干显微镜，拿到Tc再定冻干曲线，别直接从别人那儿抄程序。
工具与资源
配方里的糖类和缓冲盐换一换，Tg'可能差好几度。做保护剂筛选时，可以先用站内的蛋白可溶性优化工具预判配方在高浓度下的稳定性，再用引物设计与密码子优化工具处理表达端——表达量上去了，下游冻干才有足够样品做DoE。若你做的是小分子或疫苗佐剂类体系，也能借用蛋白类工具的配方评估逻辑，先把Tg'和Tc的窗口算出来再进冻干机。工具链接就在站内导航栏，按"分子生物学工具集"找就行。
