来源：冷冻电镜颗粒聚集碳膜亲水化处理（DNA Lab Space 实验教程）| 编译：DNA Lab Space
上样、blot、投入液氮，一切顺手。可一上镜，薄冰区空空荡荡，颗粒全糊在碳膜上、孔边缘一圈黑。别急着怀疑蛋白本身。十有八九是碳膜亲水化没做到位，或者制样参数把颗粒逼到了界面。这篇按"低级错误→流程分模块→进阶疑难"给你一条能直接照做的排查路径，参数都写实数，你对着改就行。
第一步：先别动样品，查这4个低级错误
1. 碳膜装反。 碳面必须朝上、迎着你滴的那滴样品。装反等于让颗粒落在裸铜网上。解决：体视镜下用镊子轻碰，疏水那一面朝上，或者认准Quantifoil的标记边。
2. 辉光放电后放太久。 超过30 min，接触角从<20°回弹到40°以上，亲水性白做。解决：放电完10 min内上样，超时就重放30 s。
3. 样品浓度太高。 超过1.5 mg/mL直接上，blot一吸，颗粒被压到气液界面和碳膜上。解决：稀释到0.3–0.8 mg/mL，先试0.5。
4. blot时间太长。 4 s以上滤纸吸太干，冰里只剩一坨浓缩颗粒。解决：先调2.5–3.5 s，force 0–2，别一上来就猛吸。

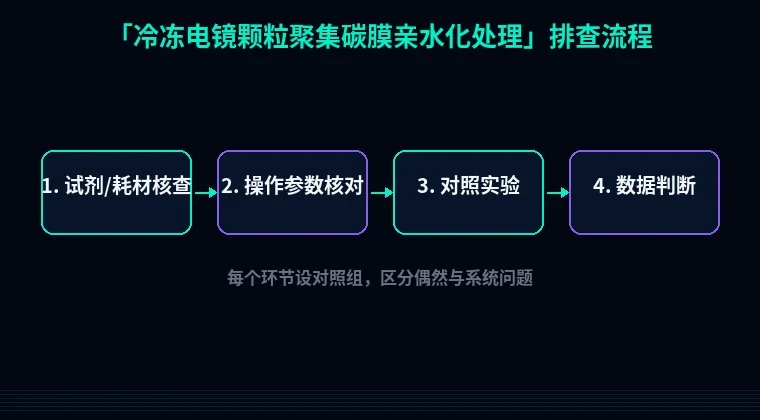

第二步：分模块系统排查，按流程往下走
模块A：碳膜亲水化本身
1. 辉光放电参数不够。
现象：颗粒在碳膜上成片，薄冰孔里几乎空的。
原理：碳膜原始接触角60–80°，疏水补丁直接吸蛋白的疏水面。亲水化到接触角<20°，颗粒才会优先待在薄冰里而不是贴膜。
解决：0.1–0.2 mbar，25 mA，H₂/O₂（75:25）混合气，30–45 s。新开封的碳膜可延到60 s。
验证：滴2 µL水看铺展，或先做一张负染，颗粒单分散就说明膜对了。
2. 放电气体选错。
现象：颗粒不光聚，边缘还发毛、发虚。
原理：空气放电会产生臭氧和活性氧，把蛋白表面氧化出新的疏水位点。你越放越聚。
解决：换成H₂/O₂混合气，或纯H₂与O₂各半，30 s足够。
验证：同一样品分两半，一半空气放电、一半混合气，负染对比看单分散度。
模块B：制样环境
3. 腔体湿度太低。
现象：冰极薄、颗粒分层，孔中心干脆没冰。
原理：湿度<70%时，blot过程中水分蒸发，局部盐浓度能飙到500 mM以上，颗粒直接盐析沉淀。
解决：湿度拉到95–100%，温度设4°C。室温22°C也行，但湿度必须锁住。
验证：连着做3张，看冰厚是否一致。
4. blot force过大、滤纸贴太紧。
现象：网格中心几乎无冰，颗粒沿孔边排成环。
原理：吸力把样品从中心抽向边缘，颗粒跟着液流迁移。
解决：force降到0–1，blot 3 s。做2/3/4 s时间梯度，选冰厚合适的那档。
验证：低倍下看冰厚均匀性，再决定是否下调。
5. wait time太长。
现象：颗粒在碳膜和孔边缘富集，中心反而干净。
原理：等待期间液膜里发生对流，颗粒被带到亲水的碳边缘。
解决：wait设0–10 s，别超过20 s。
验证：固定其他参数，只变wait，看聚集位置是否随等待时间加重。
模块C：缓冲液与样品
6. 甘油或DMSO超过2%。
现象：冰玻璃化不完全，出现白斑，颗粒成团。
原理：这些添加剂抬高玻璃化转变温度，也削弱颗粒与水的相互作用。
解决：换缓冲液，甘油压到0.5%以下，用脱盐柱或透析换掉。DMSO同理。
验证：换液前后各做一张，看白斑和聚集是否同步消失。
7. 盐浓度和去垢剂不匹配。
现象：低盐（<50 mM）时颗粒贴膜严重；去垢剂低于CMC时颗粒抱团。
原理：离子强度低，静电屏蔽弱，颗粒靠碳膜吸附；去垢剂不够，跨膜疏水面裸露，互相黏。
解决：NaCl提到100–150 mM；去垢剂保持1–2×CMC，比如DDM 0.005%–0.01%，别低于临界值。
验证：跑一次SEC或DLS，确认样品本身单分散。
模块D：图像判读
8. 分清真聚集和取向优势。
现象：碳膜上颗粒全是一个朝向，看着像"聚"，其实是同一面贴膜。
原理：亲水化不足时，颗粒以某个疏水面锚在碳上，取向被锁死。
解决：加0.005% NP40或CHAPSO辅助取向，或换金膜、石墨烯膜。
验证：收一批颗粒做2D分类，看是否有多种取向；只有一种就是贴膜问题，不是聚集。
第三步：进阶疑难，遇到再说
1. 亲水化"过了头"。
放电60 s以上、电流30 mA，接触角<10°，蛋白在界面直接解折叠，颗粒被摊成"面条"。现象是2D分类里全是模糊的环或丝。解决：缩短到10–15 s，或电流降到15 mA；也可以改用UV-O₃ 5 min，更温和。
2. 颗粒只在孔边缘一圈。
这是碳膜比薄冰更亲水造成的。解决：换UltrAuFoil金膜，亲水化后接触角均匀，颗粒回到孔中心；或者铺一层石墨烯（GoG），把颗粒和两个界面隔开。代价是多了转移步骤，成功率看手稳不稳。
3. 碳膜本身质量差。
碳层厚>10 nm或有破洞，冰厚不均，颗粒全挤在破洞边。先做负染检查膜，再换批号。别在一张坏膜上反复调参数。
避坑总结
1. 亲水化不是越久越好。 30 s够用，多了蛋白变性，颗粒反而更"粘"。
2. 颗粒聚集先怀疑浓度和blot。 多数情况是界面富集，不是蛋白本身坏。稀释到0.5 mg/mL再试一次。
3. 缓冲液里任何添加剂都得盯。 甘油、DMSO、低盐、去垢剂不足，四个都能单独让颗粒抱团。
两个日常习惯：每次制样前先做一张负染当对照；把放电参数、湿度、blot时间、wait time全记进本子，出问题才有得比。
样品在表达端就容易形成聚集体？先用蛋白可溶性优化工具筛一遍标签和伴侣组合，再配合密码子优化改善折叠效率，能少走一大半制样弯路。要做突变体验证某个界面位点，用引物设计把引物备好，别在最后一步卡壳。
