来源：Front Chem | 编译：DNA Lab Space
将生物质来源的5-羟甲基糠醛（HMF）转化为5-乙氧基甲基糠醛（EMF），是生产可再生液体燃料的关键步骤。EMF能量密度高，与柴油相容性好，被视为有前景的汽油添加剂。但传统均相酸催化剂存在分离困难、腐蚀设备和难以循环使用等痛点。沙特研究者Alorfi和Abu-Hamdeh在《Frontiers in Chemistry》发表论文，报道了一种三步法合成的磁性固体酸催化剂SO₃H-GO/MnFe₂O₄，在温和条件下实现了HMF醚化反应93.2%的EMF产率，且催化剂可通过磁铁轻松回收，循环四次活性基本不衰减。
研究背景
HMF分子中含有一个羟甲基和一个醛基，化学性质活泼。将其醚化为EMF，需要酸性位点催化醇解反应。传统方法使用硫酸等液体酸，虽催化活性高，但反应后难以从产物中分离，废酸处理成本高昂。固体酸催化剂可解决这一问题——反应结束后过滤即可回收，但非磁性固体酸的分离往往需要离心或长时间静置，操作繁琐。
磁性纳米催化剂提供了一个优雅的解决方案。将磁性纳米粒子（如MnFe₂O₄）负载到载体上，催化剂分散在反应液中，反应结束后用外加磁场即可快速分离，省去过滤步骤。氧化石墨烯（GO）比表面积大、含氧官能团丰富，是理想的催化剂载体。研究者进一步用氯磺酸对GO/MnFe₂O₄进行磺化处理，引入强酸性-SO₃H基团，获得兼具磁响应性和高酸密度的复合催化剂。
该研究选择MnFe₂O₄而非更常见的Fe₃O₄，可能与其化学稳定性有关。尖晶石结构的锰铁氧体在酸性条件下抗金属浸出能力更强，更适合作为磺酸基团的载体。
研究方法

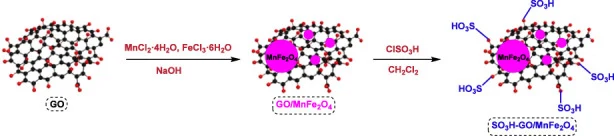

研究者设计了三步合成路线：先制备GO，再沉积MnFe₂O₄纳米粒子，最后磺化引入酸性基团。
第一步：氧化石墨烯的制备。 采用改进的Hummers法。将0.500 g石墨粉与0.375 g硝酸钠混合，加入40 mL浓硫酸，冰浴中持续搅拌。缓慢加入2.250 g高锰酸钾，过程中严格控制温度不超过10 °C。混合物搅拌5天——这是相对较长的氧化时间，确保石墨被充分氧化剥离。随后加入70 mL 5% w/w硫酸溶液，加热至98 °C保持1 h。反应结束后加入2 mL 30% w/w过氧化氢终止反应，继续搅拌2 h。所得GO用稀盐酸和去离子水反复洗涤至中性pH，60 °C真空干燥12 h。
第二步：MnFe₂O₄纳米粒子的沉积。 采用共沉淀法。将0.25 g GO分散在50 mL去离子水中，超声处理形成稳定悬浮液。另取0.63 g MnCl₂·4H₂O和0.68 g FeCl₃·6H₂O溶于10 mL去离子水，加入GO悬浮液中剧烈搅拌。混合液加热至80 °C，缓慢滴加30 mL 3M NaOH溶液，诱导MnFe₂O₄纳米粒子在GO片层上原位成核生长。原文摘要未详述后续老化时间、洗涤步骤及干燥条件等具体参数。
第三步：磺化处理。 将GO/MnFe₂O₄复合物与氯磺酸反应，引入-SO₃H基团。原文摘要仅提及使用氯磺酸作为磺化试剂，未给出具体用量、反应温度和时间。

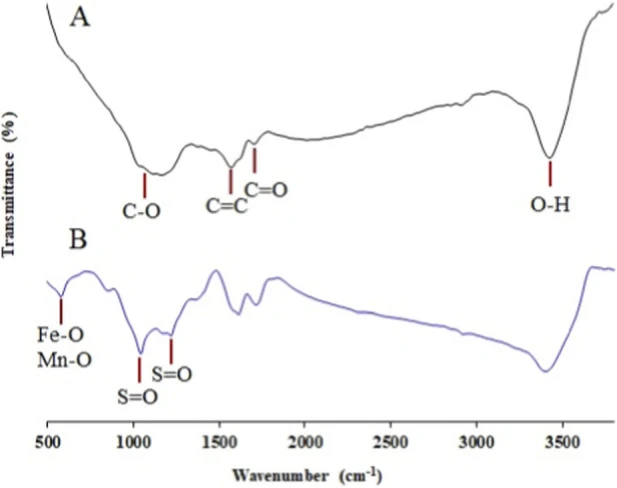

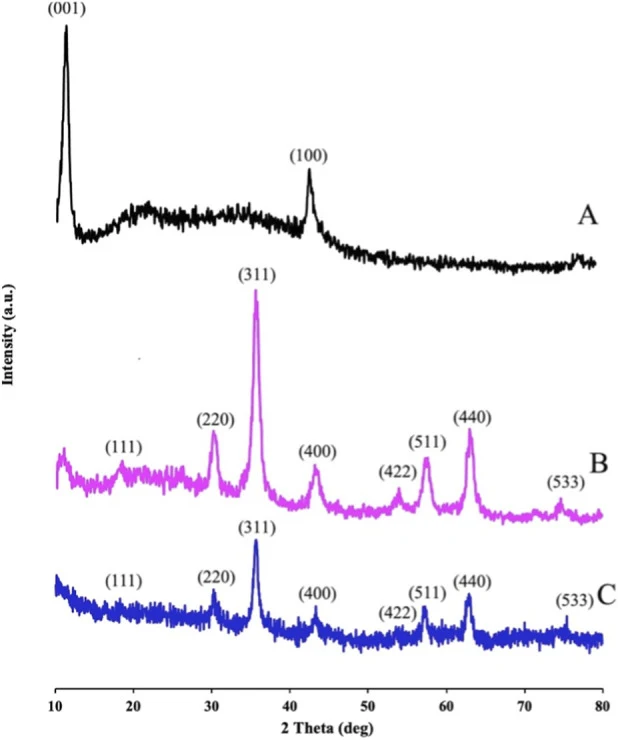

催化剂表征。 研究者运用多种手段确认催化剂结构：FT-IR验证化学官能团，TEM观察形貌，XRD分析晶体结构，EDX检测元素组成，VSM测定磁性能，酸碱滴定定量酸性位点密度。
催化性能评价。 以HMF乙醇醚化反应为模型反应，考察催化剂活性。系统优化了反应温度、催化剂用量和时间三个关键参数。原文摘要未详述具体实验操作流程，如反应器类型、搅拌速度、底物浓度及产物分析方法等。
研究结果
催化剂结构确认。 FT-IR、TEM、XRD、EDX等表征结果一致证明，MnFe₂O₄纳米粒子和-SO₃H基团成功负载到GO片层上。VSM测试显示催化剂具有良好磁响应性，可通过外加磁场从反应液中快速分离。
反应条件优化。 研究者考察了温度、催化剂用量和反应时间对EMF产率的影响。最优条件为：反应温度120 °C，催化剂用量30 mg，反应时间6 h。在此条件下，EMF产率达93.2%，选择性96%。
催化剂循环稳定性。 反应结束后，用磁铁将催化剂从混合物中分离，水洗干燥后用于下一轮反应。经过四次连续循环，催化剂仍保持大部分活性。原文摘要未给出每次循环的具体产率数据，但指出"retaining most of its activity"（保持大部分活性）。
底物拓展。 催化剂不仅催化HMF醚化，还能直接转化生物质来源的糖类——果糖、葡萄糖和蔗糖——生成EMF。这意味着可以跳过HMF分离纯化步骤，实现"一锅法"从糖到EMF的转化。原文摘要未提供糖类底物的具体转化率和产率数据。
讨论与展望
这项工作的亮点在于"磁性分离"与"固体酸催化"的结合。93.2%的EMF产率和96%的选择性，在已报道的固体酸催化HMF醚化体系中属于较高水平。四次循环活性保持，说明-SO₃H基团与GO/MnFe₂O₄载体的结合足够牢固，在120 °C和乙醇回流条件下未发生明显脱落。
催化剂能直接转化果糖、葡萄糖和蔗糖，暗示其可能兼具酸催化异构化和脱水功能——葡萄糖异构化为果糖需要路易斯酸位点，果糖脱水生成HMF需要布朗斯特酸位点。MnFe₂O₄中的金属离子可能提供路易斯酸性，-SO₃H提供布朗斯特酸性，两种位点协同作用实现一锅转化。但这一推测需要更详细的机理研究验证。
原文摘要未报告酸性位点密度、催化剂比表面积、磁饱和强度等关键物化参数，也未给出糖类底物转化的定量结果。这些数据的缺失使得催化剂性能的横向比较受到限制。后续研究若能补充这些参数，并考察催化剂在更复杂生物质原料（如粗糖液、木质纤维素水解液）中的表现，将更具实际应用价值。磁性回收特性使该催化剂在连续流动反应器中具有应用潜力——催化剂可被磁场固定在反应区，反应液连续流过，实现连续化生产。
PMID: 42564762
