来源：生物传感器响应漂移参比电极维护（DNA Lab Space 实验教程）| 编译：DNA Lab Space
跑了一上午标准曲线，下午基线就开始往下掉。换个样品，响应又回不到原来的位置。你怀疑酶失活、膜脱落，其实大概率是参比电极在作祟。生物传感器的响应漂移，根源常常是参比电位偏移、液接界堵塞或离子强度失配，而不是识别元件坏了。这篇教程按"先查低级错误、再按流程模块系统排查、最后处理进阶疑难"的顺序，把参比电极维护、电解液更换、恒电位仪参数设置全讲清楚，每个原因都配具体浓度、温度和时间参数，照着做就能定位。
第一步：先花10分钟排掉低级错误
这四件事新手天天犯，别急着拆电极，先看这几条。
1. 内充液没加满或干涸。Ag/AgCl参比电极内充液液面要高于内部Ag丝至少1 cm，干了就补新配的3 M KCl（用AgCl饱和），补完静置2小时再用。
2. 电极没平衡就上机。新换液或新开封的电极，至少在电解液里泡30分钟，急用就泡60分钟。
3. RE和CE插反或屏蔽线松动。三电极接口插错会让电位完全乱掉，信号像漂移其实是接线问题，拔下来重插并拧紧BNC头。
4. 温度没控。室温波动2°C，信号能漂2%–5%，把电解池放进25°C水浴或用恒温夹套，测样全程波动压在±0.5°C内。

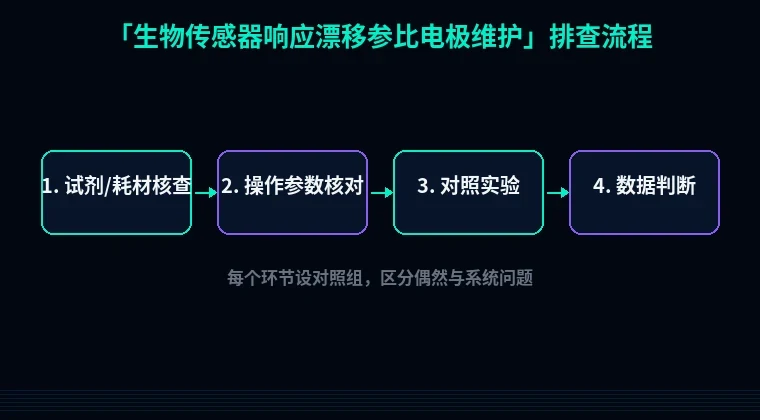

第二步：按实验流程分模块系统排查
低级错误排除后还漂，就要分模块往下挖。按"参比电极本体→电解液与样品界面→仪器参数→校准策略"四块走。
模块一：参比电极本体
1. 液接界堵塞
现象：参比电位比新电极偏高5 mV以上，噪声同时变大，曲线毛刺明显。
原理：多孔陶瓷或玻璃纤维液接界是参比电极和样品之间的离子导通口。蛋白、硫醇、AgCl沉淀堵住微孔，液接电位就变，漂移跟着来。
解决步骤：把电极尖端泡进1 M KCl，60°C水浴30分钟；不行就40 kHz超声5分钟，注意别让液面没过电极上部密封处。顽固污渍用0.1 M HCl泡10分钟，再用去离子水洗三次，最后回3 M KCl平衡2小时。
验证方法：与一支新参比电极对测开路电位，差值应小于3 mV。
2. 内充液污染或AgCl层脱落
现象：参比电位一天内缓慢升高10–20 mV，隔夜回不来。
原理：Ag/AgCl电极靠AgCl/Ag平衡工作，Cl⁻浓度一变或AgCl层剥落，平衡电位立刻偏。内充液用久了会被样品离子污染。
解决步骤：倒掉旧液，换新配3 M KCl（加0.1 g/L AgCl，避光搅拌过夜，静置取上清）。AgCl层脱落就重新镀：在0.1 M HCl中，阳极电流密度0.5 mA/cm²，镀10分钟。
验证方法：在3 M KCl中对比标准参比，偏差小于2 mV；室温静置2小时漂移小于1 mV。
3. 电极内部有气泡
现象：电位跳变，噪声大，敲一下电极数值就变。
解决步骤：手持电极像甩体温计那样向下轻甩，让气泡跑到液接界上方，再补液。别用离心，会把Ag丝甩断。
验证方法：静置10分钟，开路电位波动小于0.5 mV。
模块二：电解液与样品界面
4. 支持电解质浓度太低
现象：基线缓慢漂，响应斜率比标称值低20%以上。
原理：溶液电阻大，参比电极液接电位不稳，工作电极电位也跟着飘。
解决步骤：把支持电解质提到0.1 M KCl或含0.1 M KCl的PBS（pH 7.4），离子强度上来，漂移立刻缓和。
验证方法：用电化学阻抗谱测溶液电阻，控制在100 Ω以下。
5. 样品pH剧烈变化
现象：漂移方向一致，换pH就换方向。
原理：Ag/AgCl参比在多孔界面上对H⁺也有响应，pH跳一个单位能带几mV。
解决步骤：所有样品用同一缓冲体系，测样前后各插一个标准液。加0.1 M KCl做背景，pH压在±0.1内。
验证方法：配pH 6.0、7.4、8.0三个标准液，漂移应小于3 mV。
6. 蛋白吸附与生物污损
现象：测血清或细胞裂解液时，信号半小时内掉10%–30%，回不到空白基线。
原理：蛋白、细胞碎片堵液接界，还在传感界面成膜，离子通道和电子传递一起被拖慢。
解决步骤：每测10个样换一次电解液；体系允许就加0.05% Tween-20抗吸附。测完用0.1 M HCl洗5分钟，再用10 μg/mL蛋白酶K在37°C处理30分钟。
验证方法：回到空白缓冲液后，基线恢复95%以上。
模块三：仪器与参数设置
7. 滤波和采样频率不对
现象：曲线锯齿大，看着像漂移，其实是噪声。
解决步骤：滤波截止频率设10 Hz以下，采样间隔0.1 s，每2–4点做平均。
验证方法：接标准电阻模拟，噪声小于满量程0.1%。
8. 没做iR补偿
现象：大电流下电位偏移，CV峰位越扫越偏。
解决步骤：EIS测未补偿电阻R_u，补偿85%，别补到100%，容易振荡。
验证方法：补偿前后CV峰位移动小于5 mV。
9. 电磁干扰与接地不良
现象：50 Hz噪声，漂移随离心机、泵启停变化。
解决步骤：上法拉第笼，单点接地，电极线远离电机和电源线。
验证方法：开路状态基线噪声小于0.1 mV。
模块四：校准策略
10. 校准频率不够
现象：两小时后校准斜率变化超过5%，还以为是电极坏了。
解决步骤：每30分钟插一个标准点，斜率变化超5%就重校，标准液温度与样品一致。
验证方法：连续测三个标准点，RSD小于3%。
第三步：进阶疑难问题
A. 双液接参比的"假稳定"。 内室读数正常，外室已被样品Cl⁻污染，测低氯样品时漂移却查不出来。判断方法：把外室液换成新配0.1 M KNO₃再测，漂移消失就是它。外室液每两周换一次。
B. 丝网印刷参比的批次差异。 一次性SPE参比每天漂几mV，来自Ag/AgCl墨水批次和固化温度差异。买同一批号，上机前每片在0.1 M KCl中测开路电位，剔除偏差大于5 mV的片子。别指望单片反复用，测完就扔。
C. 共用参比导致串扰。 多通道同时测，共用一个参比，通道间电流叠加，看着像漂移。改成每通道独立参比，或加参比隔离，通道间串扰能压到1%以下。
避坑总结与实操建议
三条核心结论：
- 漂移先看参比，不要先动识别元件。测开路电位，与新电极差3 mV以内才算合格。
- 内充液是耗材，不是永久件。3 M KCl饱和AgCl液每月换一次，别等它浑了再换。
- 液接界和样品界面要一起管。堵了参比等于堵了半条电路，清洗和防污同等重要。
两条日常好习惯：
- 每次开机先测一次标准参比电位并记录，做成日志，漂移趋势一眼看出。
- 电极不用时泡在3 M KCl里，别泡去离子水，别干放，液接界一干就废。
工具引导
参比和电解液搞定后，真正决定传感器性能的还是识别元件。要表达重组酶或抗体片段做传感层，先做密码子优化，把稀有密码子换掉，E. coli里表达量能提好几倍；表达出来老跑包涵体，就用蛋白可溶性优化工具调标签、启动子和培养温度；要做定点突变改活性位点，引物设计工具帮你把Tm、GC含量和二级
