来源：PLoS One | 编译：DNA Lab Space
骨缺损修复一直是再生医学的难题。理想的骨组织工程材料，既要能招募足够的干细胞，又要能引导这些细胞走向成骨命运。近期，一项发表于 PLoS One 的研究将细胞富集适配体与刚度梯度水凝胶结合，构建了一个“先富集、后分化”的协同平台。该设计在单一材料内同时解决了细胞来源和谱系定向两个问题，其成骨效果超越了任一单一因素单独作用的简单加和。
研究背景
骨髓间充质干细胞（BMSCs）是骨再生的核心种子细胞。然而，内源性BMSCs在体内的数量有限，如何将它们高效招募至材料植入部位，是组织工程面临的第一道关卡。传统的骨修复材料往往依赖外源接种细胞，这不仅增加了制备复杂性和免疫排斥风险，也限制了临床转化。
与此同时，干细胞的命运决定高度依赖其微环境。基质刚度作为关键的物理信号，已被证实能够调控干细胞的谱系分化——较硬的基质倾向于促进成骨分化。然而，单一刚度材料难以同时满足“招募”和“诱导”这两个时序上不同、机制上独立的需求。
本研究的设计思路很直接：把能特异性结合BMSCs的核酸适配体Apt19s通过非共价方式整合进水凝胶网络，同时构建一个从约4.5 kPa到33 kPa的刚度梯度。前者负责主动捕获内源性BMSCs，后者负责提供成骨诱导的物理微环境。两种线索被整合进同一个材料系统，形成所谓的“富集—分化”联合体系。
研究方法
材料合成与表征
研究选用丝素蛋白（SF）作为水凝胶骨架。首先对丝素蛋白进行甲基丙烯酰化修饰（Sil-MA），以赋予其光交联能力。该修饰反应通过¹H NMR波谱学在D₂O中进行了验证。与未修饰的原始SF相比，Sil-MA谱图中出现了多个新特征峰：δ=5.66 ppm和δ=6.09 ppm处的信号归属于接枝甲基丙烯酰基的乙烯基质子（=CH₂）；δ=1.87 ppm处的信号对应甲基丙烯酰基部分的甲基质子（–CH₃）；而δ=2.84 ppm和δ=2.97 ppm处的信号则归属于Sil-MA中修饰的赖氨酸亚甲基质子。这些新峰在原始SF谱图中几乎不可见，共同确认了甲基丙烯酰基成功接枝到SF主链上。

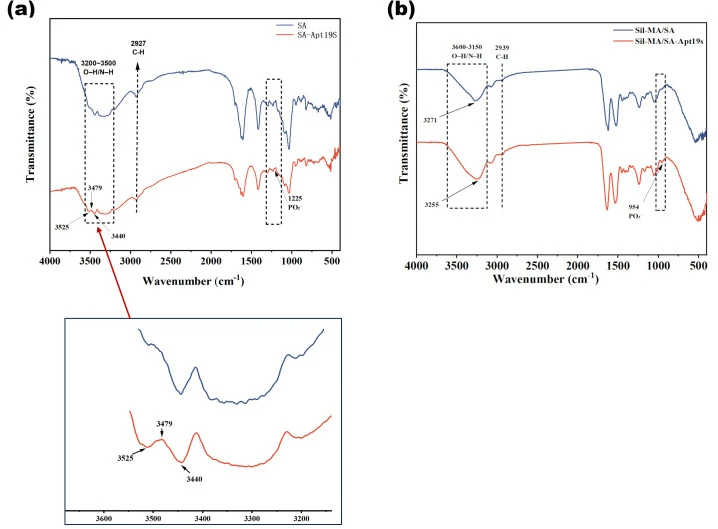

适配体Apt19s与海藻酸钠（SA）的复合物通过非共价相互作用形成。傅里叶变换红外光谱（FTIR）验证了这一复合过程。与纯SA相比，SA-Apt19s复合物在约1225 cm⁻¹处出现了一个新的吸收峰，归属于Apt19s磷酸骨架的PO₂⁻不对称伸缩振动，证实了适配体的存在。该峰形宽化且圆钝，反映了氢键异质性和复合物形成过程中的构象变化。在O–H/N–H伸缩振动区域（3200–3500 cm⁻¹），复合物表现出独特的“W形”精细结构，在约3525、3479和3440 cm⁻¹处出现拐点，指示氢键网络发生了重构——这是适配体诱导局部有序排列的非共价富集的特征标志。
水凝胶制备与功能化

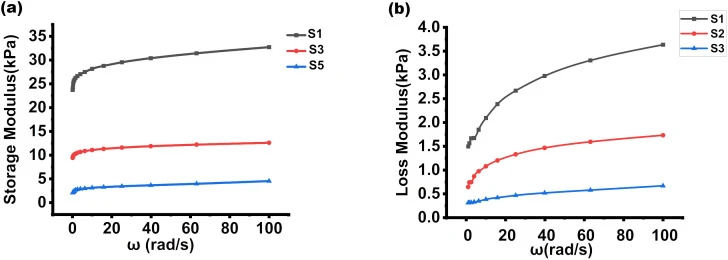

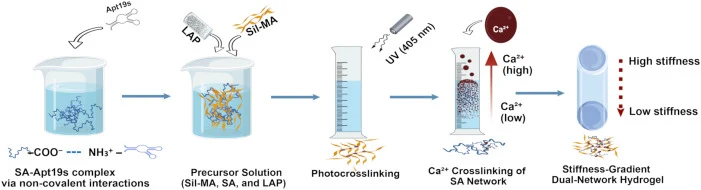

研究构建了具有刚度梯度的水凝胶体系，刚度范围约为4.5–33 kPa。这一梯度设计旨在模拟体内骨愈合过程中从软组织到硬组织的力学微环境变化。Sil-MA/SA复合水凝胶作为基质材料，SA-Apt19s复合物被整合进凝胶网络中，以实现适配体的功能化修饰。原文摘要未详述具体的光交联条件（如光引发剂浓度、紫外光照时间与强度）以及刚度梯度的精确构建方法（如梯度模板法或分层光交联法），也未提供水凝胶的溶胀率、降解动力学等理化性能数据。
实验设计与分组
为解析“富集”与“分化”两种线索各自的贡献及其协同效应，研究设置了多组对照：单独适配体组（仅富集，无高刚度诱导）、单独高刚度组（仅物理诱导，无主动富集）、以及联合组（适配体+高刚度）。原文摘要未详述各组的具体制备参数和细胞培养条件（如培养基成分、血清浓度、培养天数）。成骨分化评估涉及碱性磷酸酶（ALP）活性测定、成骨相关基因表达分析以及矿化结节染色。原文未提供细胞接种密度、诱导培养基配方、染色方法等具体实验参数。
研究结果
材料表征确认功能化成功
¹H NMR结果确认了Sil-MA的成功合成。FTIR分析则证实了SA-Apt19s复合物的形成——1225 cm⁻¹处的新吸收峰以及3200–3500 cm⁻¹区域“W形”精细结构均为适配体成功整合提供了光谱学证据。这些表征数据为后续细胞实验奠定了材料学基础。
协同增强的成骨分化效果
联合组的ALP活性较对照组出现了超过2倍的增加。ALP是成骨分化的早期标志物，其活性的大幅上调表明联合组的成骨分化进程被显著加速。
成骨相关转录因子RUNX2和骨钙素（OCN）的基因表达水平在联合组中上调至对照组的186.5%。RUNX2是成骨分化的主控转录因子，而OCN是成熟成骨细胞的标志性分泌蛋白。两者的同步上调说明联合组不仅启动了成骨分化程序，而且推进到了较为成熟的阶段。
矿化结节的形成在联合组中也显著增强。矿化是成骨分化终末阶段的标志，反映细胞已具备功能性成骨表型。
协同效应超越简单加和
最关键的发现是：联合组的成骨效果优于单独适配体组和单独高刚度组各自效果的加和。这意味着适配体介导的细胞富集与高刚度介导的成骨诱导之间并非简单的功能叠加，而是产生了真正的协同增益。适配体将BMSCs富集到材料表面后，高刚度微环境立即对这些细胞施加成骨诱导信号，两种线索在时间和空间上紧密衔接，形成了1+1>2的放大效应。
讨论与展望
这项研究的核心价值在于它将“细胞招募”和“谱系定向”两个原本分离的功能整合进了单一材料体系。传统的骨修复材料要么仅提供结构支撑，要么仅负载生长因子诱导分化，却很少主动解决内源性干细胞来源不足的问题。Apt19s适配体的引入为这一困境提供了新的解决路径——通过核酸适配体的高特异性和高亲和力，材料能够在植入后主动从周围组织中“捕获”BMSCs，而无需预接种外源细胞。
刚度梯度设计同样巧妙。约4.5–33 kPa的刚度范围覆盖了从骨髓基质到骨组织的力学微环境谱系。高刚度区域（~33 kPa）为已富集的BMSCs提供了成骨诱导的物理信号，这种力学调控不依赖外源生长因子，避免了蛋白类药物成本高、易失活的问题。
当然，该研究仍处于体外验证阶段。原文摘要未提供体内动物实验数据，水凝胶在体内的降解行为、适配体的长期稳定性以及免疫反应等关键问题尚待回答。此外，ALP活性“>2倍增加”和RUNX2/OCN表达“186.5%”的数据均来自体外细胞实验，其体内转化效果仍需进一步验证。无论如何，这种“富集—分化”一体化的设计理念，为开发无细胞骨修复材料提供了一个值得借鉴的范式——用物理和化学线索的组合拳，同时解决细胞来源和命运决定两大难题。
参考来源
Jing J, Li F, Wang Y, Cheng S, Guo L. Aptamer-functionalized stiff hydrogel for enhanced BMSC enrichment and osteogenesis. PLoS One. PMID: 42461853. DOI: 10.1371/journal.pone.0353772.
PMID: 42461853
