来源：Front Chem | 编译：DNA Lab Space
生物质平台分子5-羟甲基糠醛（HMF）的醚化反应，是连接可再生糖类资源与液体燃料的关键环节。沙特阿拉伯研究团队近日在《Frontiers in Chemistry》报道了一种三步法合成的磁性固体酸催化剂SO₃H-GO/MnFe₂O₄，在温和条件下将HMF转化为5-乙氧基甲基糠醛（EMF），产率高达93.2%，选择性96%，且催化剂可通过磁铁轻松回收，循环使用四次活性几乎不减。更值得关注的是，该催化剂还能直接转化果糖、葡萄糖和蔗糖等生物质糖为EMF，绕开了HMF分离纯化的繁琐步骤。
研究背景
化石燃料的日益枯竭与碳排放压力，迫使研究者从可再生生物质中寻找液体燃料替代品。5-乙氧基甲基糠醛（EMF）作为一种新型燃料添加剂，能量密度接近商业汽油，被视为极具潜力的生物燃料候选分子。其合成路线通常以HMF为底物，在酸性催化剂作用下与乙醇发生醚化反应。
HMF本身可由果糖等六碳糖脱水获得，但这一过程往往需要酸性条件，而醚化反应同样需要酸催化。若能将两步反应串联，实现糖类一步转化为EMF，将大幅简化工艺流程。然而，传统均相酸催化剂（如硫酸、盐酸）存在腐蚀设备、难以回收、废液处理成本高等问题。固体酸催化剂虽可缓解上述弊端，但多数固体酸在糖转化体系中活性不足，或难以从产物中分离回收。
氧化石墨烯（GO）凭借高比表面积和丰富的含氧官能团，是理想的催化剂载体。锰铁氧体（MnFe₂O₄）纳米颗粒具有超顺磁性，可赋予催化剂磁响应特性。将磺酸基团（-SO₃H）引入GO/MnFe₂O₄复合物，有望获得兼具高酸密度和磁分离能力的双功能固体酸催化剂。Alorfi和Abu-Hamdeh团队正是基于这一思路，设计合成了SO₃H-GO/MnFe₂O₄，并系统考察了其在HMF醚化及糖类直接转化中的催化性能。
研究方法

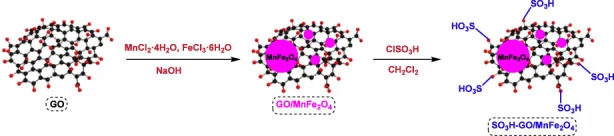

催化剂的制备采用三步法完成。第一步，通过改进的Hummers法合成氧化石墨烯：将0.500 g石墨粉与0.375 g硝酸钠混合于40 mL浓硫酸中，冰浴条件下持续搅拌。随后缓慢加入2.250 g高锰酸钾，严格控制体系温度低于10 ℃。混合物搅拌5天后，加入70 mL 5% w/w硫酸水溶液，加热至98 ℃保持1 h。反应结束后加入2 mL 30% w/w过氧化氢，继续搅拌2 h以去除残余高锰酸钾。所得GO用稀盐酸溶液和去离子水反复洗涤至中性pH，最后在60 ℃真空干燥箱中干燥12 h。
第二步，采用共沉淀法将MnFe₂O₄纳米颗粒负载到GO片层上。取0.25 g GO分散于50 mL去离子水中，超声处理形成稳定悬浮液。另将0.63 g MnCl₂·4H₂O和0.68 g FeCl₃·6H₂O溶解于10 mL去离子水中，在剧烈搅拌下加入GO悬浮液。混合物加热至80 ℃后，缓慢滴加30 mL NaOH溶液（3 M），促使MnFe₂O₄纳米颗粒在GO表面原位生成。原文摘要未详述该步骤后续的搅拌时间、洗涤方式和干燥条件。
第三步，磺酸化处理：将GO/MnFe₂O₄复合物与氯磺酸反应，引入-SO₃H酸性基团。原文摘要仅提及"用氯磺酸磺化"，未提供具体反应温度、时间、溶剂及投料比等参数。
催化剂表征采用多种技术联用。傅里叶变换红外光谱（FT-IR）用于确认官能团种类；透射电子显微镜（TEM）观察形貌与颗粒分布；X射线衍射（XRD）分析晶体结构；能量色散X射线光谱（EDX）测定元素组成；振动样品磁强计（VSM）评估磁性能；酸碱滴定法测定酸量。原文摘要未详述各表征仪器的具体型号、测试条件及样品制备方法，也未提供酸量的具体数值。
催化性能评价以HMF与乙醇的醚化反应为模型反应。反应在密闭反应器中进行，考察了温度、催化剂用量和时间三个关键因素。原文摘要未说明反应压力、搅拌速率、乙醇用量及HMF投料浓度等具体参数。优化后的反应条件为：温度120 ℃，催化剂用量30 mg，反应时间6 h。产物EMF的产率通过色谱分析测定，原文摘要未详述产物分析的具体方法（如GC或HPLC）及内标物选择。
底物拓展实验考察了催化剂对果糖、葡萄糖和蔗糖直接转化为EMF的活性。原文摘要仅提及"该催化剂也能高效转化生物质来源的糖类（果糖、葡萄糖和蔗糖）为EMF"，未提供这些底物转化实验的具体条件（温度、时间、催化剂用量、溶剂组成）及相应产率数据。
催化剂循环测试在最优反应条件下进行。反应结束后，用磁铁从反应混合物中分离催化剂，经洗涤、干燥后用于下一轮反应。原文摘要未详述洗涤溶剂、干燥温度及时间等再生条件。循环实验共进行四轮，以评估催化剂的稳定性。
研究结果

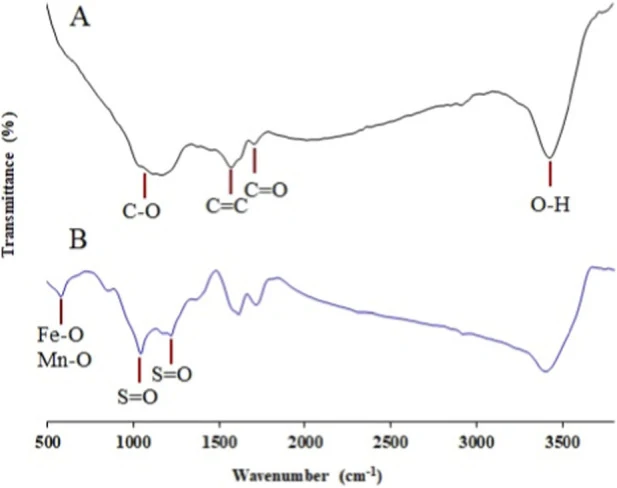

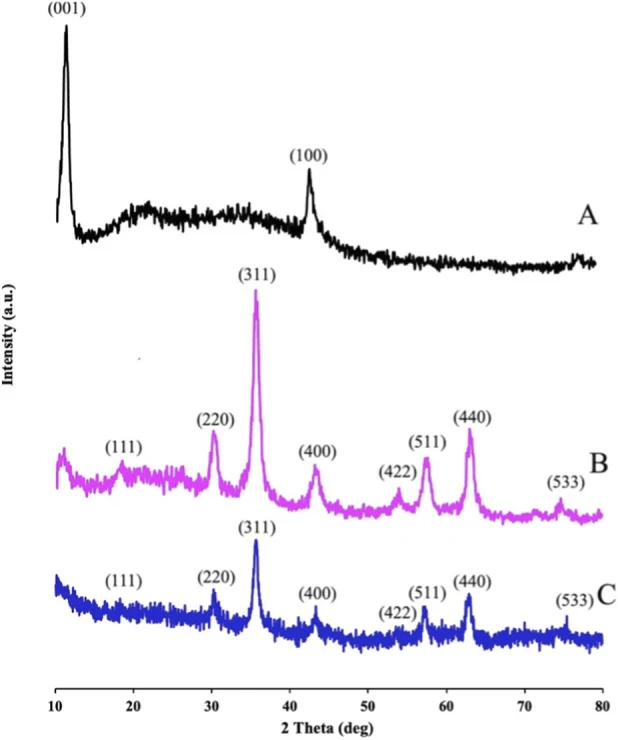

催化剂结构表征证实了多步修饰的成功。FT-IR光谱显示GO表面成功引入了MnFe₂O₄纳米颗粒和-SO₃H基团，特征吸收峰对应相应官能团的振动模式。XRD图谱确认了MnFe₂O₄的晶体结构及其在GO片层上的负载。TEM图像直观展示了MnFe₂O₄纳米颗粒在GO表面的分布情况，原文摘要未提供颗粒尺寸的具体数值。EDX分析验证了Mn、Fe、S等元素的存在，证实磺酸基团的有效接枝。VSM测试表明催化剂具有良好的磁响应性能，原文摘要未提供饱和磁化强度的具体数值。酸碱滴定法定量测定了催化剂的酸量，但原文摘要未给出具体数值。
醚化反应条件优化揭示了温度、催化剂用量和时间的协同效应。在120 ℃、30 mg催化剂、6 h的反应条件下，EMF产率达到93.2%，选择性为96%。原文摘要未提供其他温度（如100 ℃、140 ℃）或催化剂用量（如20 mg、40 mg）下的对比数据，也未说明产率和选择性随条件变化的趋势关系。该优化条件在同类HMF醚化反应中属于中等偏温和的范畴——120 ℃的反应温度既能提供足够的活化能，又不至于引发副反应。
催化剂可回收性与稳定性是本研究的一大亮点。由于MnFe₂O₄组分的引入，催化剂可通过外加磁场从反应混合物中快速分离，避免了传统离心或过滤的繁琐操作。循环使用四次后，催化剂仍保留了大部分催化活性。原文摘要仅表述为"保留大部分活性"，未提供第四次循环后EMF产率或选择性的具体数值。这一结果表明，磺酸基团与GO/MnFe₂O₄复合物之间的结合足够牢固，在反应条件下不易脱落，且MnFe₂O₄纳米颗粒在酸性环境中保持了结构稳定性。
底物拓展实验展示了催化剂的多功能性。除HMF外，SO₃H-GO/MnFe₂O₄还能直接转化果糖、葡萄糖和蔗糖为EMF。这意味着催化剂具备串联催化能力——首先催化糖类脱水生成HMF，再催化HMF与乙醇醚化生成EMF。原文摘要未提供各糖类底物的转化率、EMF产率及选择性数据，也未说明反应条件是否与HMF醚化一致。从催化机理角度分析，糖类直接转化通常需要更高的温度或更长的反应时间，因为脱水步骤本身需要克服较高的能垒。
讨论与展望
SO₃H-GO/MnFe₂O₄的设计巧妙之处在于将三种功能集成于一体：GO提供高比表面积和分散性，MnFe₂O₄赋予磁响应特性，-SO₃H基团提供酸催化活性位点。93.2%的EMF产率和96%的选择性，在已报道的HMF醚化催化剂中处于较高水平。磁分离特性解决了固体催化剂回收难的痛点，四次循环活性保持则回应了稳定性疑虑。
一个值得注意的细节是，催化剂对果糖、葡萄糖和蔗糖的直接转化能力意味着它可能具备Brønsted酸与Lewis酸协同催化的潜力——磺酸基团提供Brønsted酸位点，而MnFe₂O₄中的金属离子可能提供Lewis酸位点，两者协同促进糖类脱水与后续醚化反应。原文摘要未对催化机理进行深入探讨，也未提供底物转化实验的具体数据，这一推测有待后续研究验证。
该催化体系若要走向实际应用，还需回答几个问题：催化剂在真实生物质水解液中的耐受性如何？硫元素浸出率是否控制在可接受范围？底物拓展实验中糖类的具体转化效率能否达到商业化门槛？原文摘要未提供这些信息。可以预见的是，磁性固体酸催化剂在生物质精炼领域的潜力正在被逐步释放，而SO₃H-GO/MnFe₂O₄为这一方向提供了新的实证案例。
参考来源
Alorfi AS, Abu-Hamdeh NH. Sulfonated graphene oxide/MnFe₂O₄ magnetic nanocomposite for effective 5-hydroxymethylfurfural etherification in biofuel production. Front Chem. PMID: 42564762.
PMID: 42564762
