来源：Front Chem | 编译：DNA Lab Space
把生物质变成燃料，绕不开5-羟甲基糠醛（HMF）这个关键中间体。但HMF本身不够稳定，直接用作燃料还有差距。将它醚化转成5-乙氧基甲基糠醛（EMF），能量密度更高，更接近真实燃料的性能。问题在于，传统催化体系要么均相酸难回收，要么催化效率不高。沙特学者Alorfi和Abu-Hamdeh在《Frontiers in Chemistry》发文，报道了一种磺化氧化石墨烯/锰铁氧体磁性纳米复合催化剂（SO3H-GO/MnFe2O4），在温和条件下把HMF转化为EMF，产率可达93.2%，选择性96%，而且能用磁铁直接回收重复使用。
研究背景
生物质转化是替代化石资源的现实路径之一。在众多平台分子中，5-羟甲基糠醛（HMF）由己糖脱水生成，可进一步衍生出多种高附加值化学品和液体燃料。5-乙氧基甲基糠醛（EMF）是HMF的醚化产物，其能量密度与标准汽油接近，被视为有潜力的生物燃料添加剂。
HMF醚化需要酸性催化位点。均相酸（如硫酸）催化活性高，但腐蚀设备、难以分离回收。固体酸催化剂可以解决这些问题，但传统固体酸往往存在活性位点分布不均、传质受限等缺点。氧化石墨烯（GO）具有高比表面积和丰富的含氧官能团，是理想的催化剂载体。将磁性纳米粒子负载到GO上，赋予催化剂磁响应特性，分离时只需一块磁铁。
该研究的设计思路很直接：把MnFe2O4纳米粒子沉积到GO片上，再用氯磺酸磺化，引入强酸性-SO3H基团。三步合成，得到兼具磁性、酸性和高比表面积的复合催化剂。论文原文摘要未详述催化剂在真实生物质水解液中的耐受性测试，但展示了从单糖（果糖、葡萄糖、蔗糖）直接转化为EMF的效果。
研究方法

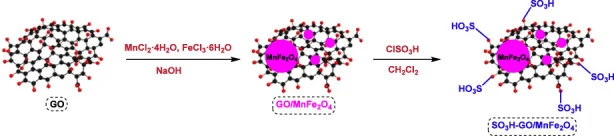

催化剂合成分三步走。
第一步制备氧化石墨烯（GO），采用改进的Hummers法。具体操作：将0.500 g石墨粉和0.375 g硝酸钠混合于40 mL浓硫酸中，冰浴下持续搅拌。缓慢加入2.250 g高锰酸钾，控制温度不超过10 °C。混合物搅拌5天——这个时间远长于常规Hummers法的数小时，可能是为了更充分的氧化插层。随后加入70 mL 5% w/w硫酸水溶液，加热至98 °C保持1 h。反应结束后加入2 mL 30% w/w过氧化氢，再搅拌2 h以还原残余高锰酸盐。产物用稀盐酸和去离子水反复洗涤至中性pH，60 °C真空干燥12 h。
第二步制备GO/MnFe2O4复合物，采用共沉淀法。0.25 g GO分散于50 mL去离子水中，超声形成稳定悬浮液。将0.63 g MnCl2·4H2O和0.68 g FeCl3·6H2O溶于10 mL去离子水，加入GO悬浮液，剧烈搅拌。混合液加热至80 °C，缓慢引入30 mL 3M NaOH溶液——碱性条件下Mn2+和Fe3+共沉淀，在GO片层上原位生成MnFe2O4纳米粒子。原文摘要未详述后续洗涤和干燥的具体参数。
第三步磺化。将GO/MnFe2O4与氯磺酸反应，在GO表面接枝-SO3H基团。原文摘要未给出氯磺酸用量、反应温度和时间的精确数值。
催化剂表征手段齐全。 研究团队使用傅里叶变换红外光谱（FT-IR）确认官能团，透射电子显微镜（TEM）观察形貌，X射线衍射（XRD）分析晶体结构，能量色散X射线光谱（EDX）检测元素组成，振动样品磁强计（VSM）测定磁性能，酸碱滴定法测定酸量。多种手段交叉验证，确认MnFe2O4纳米粒子和-SO3H基团成功负载到GO上。
催化性能评价聚焦HMF醚化反应。 以HMF和乙醇为底物，考察催化剂用量、反应温度和反应时间的影响。反应条件优化后确定最佳参数：温度120 °C，催化剂用量30 mg，反应时间6 h。原文摘要未详述HMF与乙醇的具体摩尔比、溶剂体积和搅拌速率。
底物拓展实验进一步检验催化剂普适性。将果糖、葡萄糖、蔗糖等生物质衍生糖直接作为底物，考察一步法转化为EMF的能力。原文摘要未给出这些糖类底物的具体转化率和EMF产率数值。
循环稳定性测试在最优条件下进行。每轮反应结束后，用磁铁分离催化剂，洗涤干燥后用于下一轮。共进行四次连续循环，评估活性保持情况。
研究结果

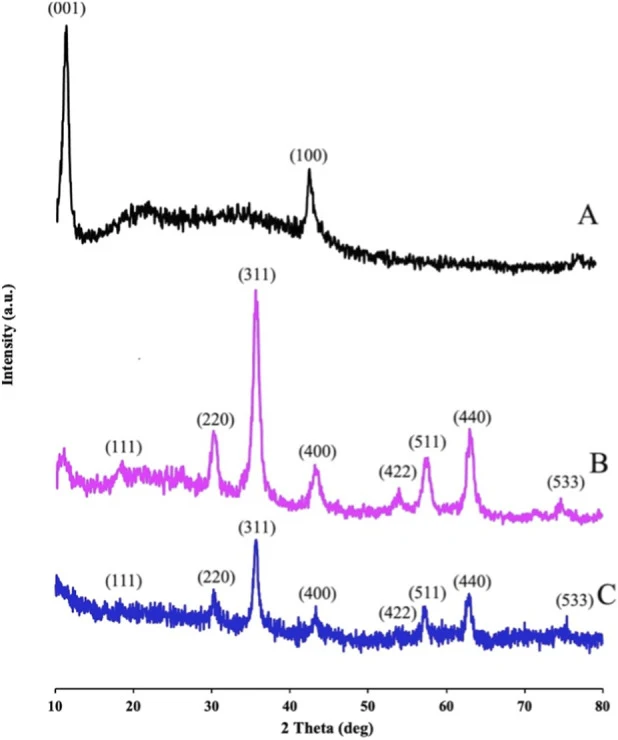

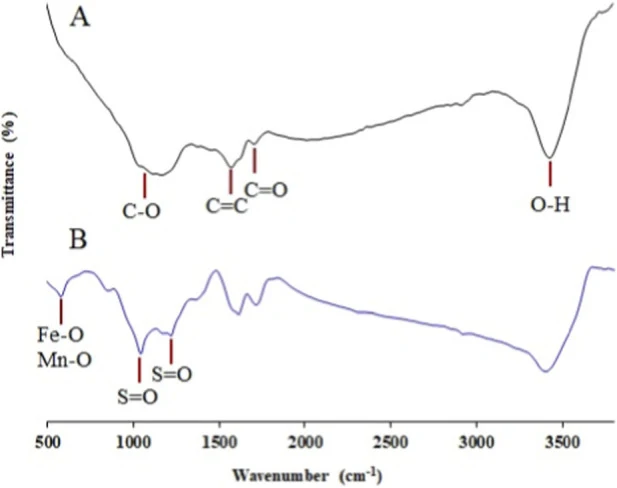

催化剂表征证实结构正确。 FT-IR谱图显示-SO3H基团的特征吸收峰，证明磺化成功。TEM图像可见MnFe2O4纳米粒子均匀分布在GO片层表面。XRD图谱同时呈现GO和MnFe2O4的衍射峰，说明复合物形成而非简单物理混合。EDX分析检测到Mn、Fe、S元素的存在，进一步确认各组分成功复合。VSM测试表明催化剂具有良好磁响应性——这是实现磁分离的基础。酸碱滴定测定酸量，原文摘要未提供具体酸量数值。
HMF醚化反应性能突出。 在最优条件（120 °C、30 mg催化剂、6 h）下，EMF产率高达93.2%，选择性96%。这个数据在同类固体酸催化剂中处于较高水平。高选择性说明副反应（如HMF开环、聚合等）被有效抑制。
催化剂可磁分离且可重复使用。 反应结束后，用磁铁即可将催化剂从反应混合物中分离，无需过滤或离心。循环使用四次后，催化剂仍保持大部分活性。原文摘要未给出第四次循环的具体产率数值，但明确表述为"retaining most of its activity"。
底物适用范围扩展到生物质糖。 催化剂不仅能催化纯HMF的醚化，还能将果糖、葡萄糖和蔗糖直接转化为EMF。这意味着无需预先将糖脱水为HMF，可以简化工艺流程。原文摘要未提供糖类底物的具体转化率和产率数据。
讨论与展望
该研究的技术亮点在于将磁性分离与固体酸催化集于一体。MnFe2O4赋予催化剂磁响应性，使催化剂回收变得极为简便——一块磁铁就能解决多相催化体系中催化剂分离的难题。磺酸基团提供强酸性位点，GO的高比表面积确保活性位点充分暴露。
从数据看，93.2%的EMF产率和96%的选择性说明催化体系设计合理。120 °C的反应温度不算苛刻，6 h的反应时间在可接受范围内。四次循环后活性保持，初步证明催化剂稳定性尚可。但原文摘要未提供四次循环后的具体产率下降幅度，长期稳定性仍需更多循环数据支撑。
直接转化果糖、葡萄糖和蔗糖的能力值得关注。若糖类底物的转化效率与纯HMF相当，则有望实现"糖→EMF"的一锅法工艺，省去HMF分离纯化步骤。原文摘要未详述糖类底物的反应条件是否经过单独优化，也未给出具体产率数据，这是后续研究值得关注的方向。
该催化剂体系若要走向应用，还需面对真实生物质原料的复杂性——木质纤维素水解液中含有多种糖类、有机酸和酚类化合物，可能影响催化剂活性和稳定性。此外，磺酸基团在高温水热条件下的脱落问题也需要长期考察。原文摘要未涉及这些内容，但它们是这类催化剂从实验室走向工业化的必经之路。
PMID: 42564762
