来源：PLoS One | 编译：DNA Lab Space
骨组织工程长期面临一个两难问题：如何同时解决种子细胞来源不足与定向分化效率低下的双重挑战。近期发表于 PLoS One 的一项研究给出了一种颇具巧思的整合方案——将细胞富集适配体Apt19s偶联到具有刚度梯度的丝素蛋白水凝胶上，构建出"富集-分化"一体化平台。该材料刚度跨度约4.5至33 kPa，适配体负责主动捕获内源性骨髓间充质干细胞（BMSCs），而高刚度区域则提供促成骨微环境。结果显示，两者联合带来的成骨效果超过了各自单独作用的简单叠加，碱性磷酸酶（ALP）活性提升逾2倍，RUNX2与骨钙素（OCN）基因表达达到对照组的186.5%。
研究背景
骨缺损修复是再生医学领域的硬骨头。传统策略往往依赖体外扩增干细胞后再回植，但这一流程耗时、成本高，且存在污染风险。另一种思路是"细胞归巢"——利用材料本身招募体内干细胞到缺损部位，实现原位再生。然而，单纯招募细胞还远远不够，被招募来的细胞还需要被"教导"走向成骨谱系。
这便引出了微环境物理信号的角色。细胞外基质的刚度是调控干细胞命运的关键物理线索，硬基质倾向于推动间充质干细胞向成骨方向分化。但既往研究大多将"化学招募"与"物理诱导"割裂开来，鲜有材料能同时兼顾这两个功能维度。
该研究团队选择丝素蛋白（SF）作为基础材料，通过甲基丙烯酰基修饰获得光交联性能（Sil-MA），再与海藻酸钠（SA）复合，构建出刚度可调的水凝胶体系。关键在于，他们将能特异性识别BMSCs的适配体Apt19s通过非共价作用负载到材料中，让材料从"被动支架"升级为"主动猎手"。
研究方法
材料合成与表征。 研究者首先对丝素蛋白进行甲基丙烯酰基化修饰。¹H NMR波谱学分析证实了修饰的成功：与原始丝素蛋白相比，Sil-MA谱图中在δ = 5.66和6.09 ppm处出现了新的特征峰，归属为甲基丙烯酰基上乙烯基质子（=CH₂）的信号；δ = 1.87 ppm处的信号对应甲基质子（–CH₃）；而δ = 2.84和2.97 ppm处的峰则归属为修饰后赖氨酸亚甲基质子。这些新峰的出现，表明甲基丙烯酰基已成功接枝到丝素蛋白主链上。

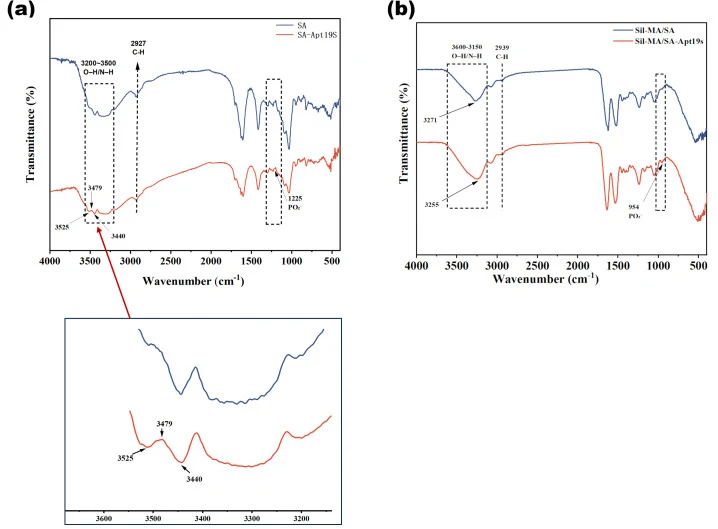

适配体负载采用非共价策略。将Apt19s与海藻酸钠（SA）混合，通过分子间氢键等非共价作用形成SA-Apt19s复合物。傅里叶变换红外光谱（FTIR）验证了复合物的形成：与纯SA相比，复合物在约1225 cm⁻¹处出现新吸收峰，归属为Apt19s磷酸骨架的PO₂⁻不对称伸缩振动，证实适配体的存在。更为精细的结构信息出现在O–H/N–H伸缩振动区（3200–3500 cm⁻¹），复合物在此区域呈现出独特的"W形"精细结构，在约3525、3479和3440 cm⁻¹处出现拐点。研究者认为，这种精细结构的出现反映了氢键网络的重构，是非共价富集过程中适配体诱导局部有序化的标志。

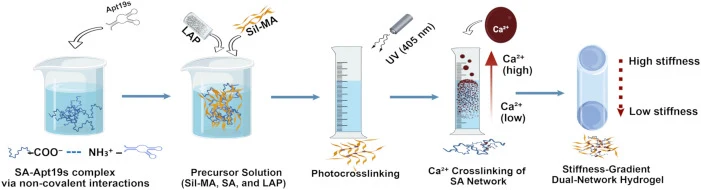

刚度梯度水凝胶的构建。 原文摘要明确了水凝胶的刚度范围为约4.5至33 kPa，但未详述梯度构建的具体工艺参数，如光交联时间、紫外光强度、Sil-MA与SA的配比等。从材料设计逻辑推断，研究者应是通过调控交联密度来获得梯度刚度——高交联区域刚度接近33 kPa，低交联区域约为4.5 kPa——但原文摘要未提供这些具体参数。
实验分组设计。 研究设置了多组对照以解析各因素的独立与协同效应：单独适配体修饰组（仅富集不强调刚度）、单独高刚度组（仅物理诱导不富集）、以及适配体+高刚度联合组。这种设计使得研究者能够量化"富集"与"分化"两个功能模块各自贡献了多少成骨效果，以及两者联合是否产生超越加和的协同增益。
成骨分化评估体系。 碱性磷酸酶（ALP）活性检测被用作早期成骨标志物。ALP是成骨分化早期的关键酶，其活性高低直接反映成骨分化进程。实时荧光定量PCR用于检测成骨相关转录因子RUNX2和骨钙素（OCN）的基因表达水平。矿化结节的形成则通过茜素红染色等方案评估（原文摘要未详述染色与定量方法的具体步骤）。这些指标串联起来，构成了从早期分化标志到晚期矿化功能的完整证据链。
研究结果
材料表征结果。 ¹H NMR谱图清晰显示了Sil-MA合成成功的多重证据。FTIR则确认了SA-Apt19s复合物的形成，特别是1225 cm⁻¹处PO₂⁻特征峰的出现，以及O–H/N–H区域"W形"精细结构的呈现。这些光谱学证据表明，适配体并非简单物理混合，而是通过氢键网络重构与SA形成了稳定的非共价复合物。

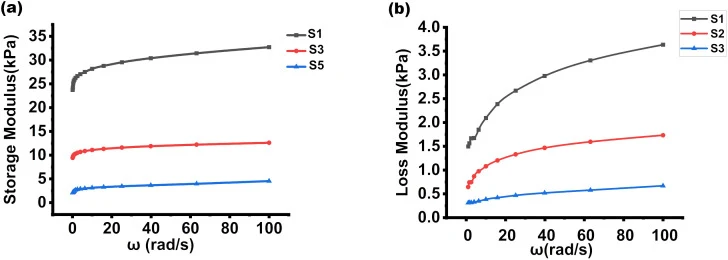

刚度范围的确定。 水凝胶的刚度梯度覆盖约4.5至33 kPa。这一范围的选择具有明确的生物学考量——33 kPa的高刚度端接近骨组织的力学微环境，而4.5 kPa的低刚度端则更接近软组织的力学状态。这种梯度设计使得材料内部天然形成"力学梯度走廊"，为研究刚度对干细胞分化的影响提供了理想平台。
成骨效果的协同增强。 这是本研究的核心发现。当Apt19s富集与高刚度微环境联合作用时，成骨效果出现了显著增强。ALP活性检测显示，联合组的ALP活性较对照组提升超过2倍。值得注意的是，这种提升幅度超过了单独适配体组和单独高刚度组的效应之和——换言之，两个因素不是简单相加，而是产生了协同放大。
RUNX2与OCN的基因表达数据进一步支持了这一结论。联合组的RUNX2/OCN基因表达量达到对照组的186.5%。RUNX2是成骨分化的主控转录因子，被誉为成骨"总开关"；OCN则是成骨细胞成熟和矿化阶段的标志蛋白。两者同时上调，表明联合处理不仅启动了成骨程序，还推动了分化进程向成熟阶段演进。
矿化增强的结果为成骨效果提供了最直观的证据。虽然原文摘要未提供矿化定量数据，但明确指出联合组的矿化程度显著增强。矿化是成骨分化的终末事件，代表细胞已具备功能性成骨表型。
协同效应的生物学解读。 为什么联合组的成骨效果能超越加和？合理的解释是：适配体富集了大量BMSCs到材料表面，而高刚度微环境随即对这些细胞施加力学诱导信号。富集保证了"细胞数量"，刚度保证了"分化方向"，两者在时间与空间上紧密耦合，形成正向反馈循环。如果只有适配体富集而无刚度诱导，细胞可能停留在未分化状态；如果只有刚度而无适配体，则细胞数量不足，分化效果有限。这种"数量×方向"的协同逻辑，正是该材料设计的精妙之处。
讨论与展望
这项研究的亮点在于将两个此前割裂的功能维度——细胞招募与谱系诱导——整合进单一材料平台。适配体提供"化学招募"，刚度提供"物理诱导"，两者协同产生的成骨效应超越了各自贡献的简单叠加。这种"1+1>2"的协同现象，提示骨组织工程材料的设计不应局限于单一功能优化，而应追求多维度线索的时空耦合。
从转化角度看，该材料具备"无细胞"（cell-free）特性——无需体外培养和预载细胞，植入后依靠内源性干细胞归巢实现修复。这大幅简化了临床操作流程，降低了成本与法规门槛。Apt19s适配体相比抗体具有分子量小、免疫原性低、批次稳定性好等优势，有利于规模化生产。
不过，该研究仍有若干待解问题。原文摘要未提供适配体在体内的稳定性数据、释放动力学以及长期降解行为。刚度梯度在体内复杂生理环境中的维持时间也未明确。此外，动物实验中的骨缺损修复效果尚需进一步验证。这些信息将决定该平台能否真正从实验室走向临床。但就当前证据而言，这一"富集-分化"协同策略为无细胞骨再生材料的设计提供了值得借鉴的范式。
参考来源
Jing J, Li F, Wang Y, Cheng S, Guo L. Aptamer-functionalized stiff hydrogel for enhanced BMSC enrichment and osteogenesis. PLoS One. PMID: 42461853. DOI: 10.1371/journal.pone.0353772.
PMID: 42461853
