来源：PLoS One | 编译：DNA Lab Space
骨缺损修复长期面临两大难题：如何把体内稀少的干细胞"请"到材料表面，又如何让它们乖乖走向成骨命运。大多数支架材料只解决其中一个问题，或者干脆依赖体外预培养的细胞——工序复杂、成本高昂。PLOS One 近期发表的一项研究给出了一种巧妙回答：把细胞富集适配体（Apt19s）整合进具有刚度梯度的丝素蛋白水凝胶，让材料本身同时完成"招募"和"诱导"两件事。该平台在体外实验中展现出超越单一线索简单叠加的促成骨效果，为无细胞骨修复材料的设计提供了新范式。
研究背景
骨组织工程的核心逻辑，是用支架材料模拟天然骨微环境，引导宿主自身修复机制。但天然骨愈合依赖骨髓间充质干细胞（BMSCs）的持续募集与定向分化，这两个过程通常需要不同的信号输入。传统策略要么在材料表面修饰细胞黏附肽（如RGD）以增强细胞附着，要么通过生化因子（如BMP-2）诱导成骨分化。前者只管"抓住"细胞，不管"教"它们做什么；后者虽能诱导分化，却无法解决细胞来源不足的问题。更棘手的是，单一功能化往往需要高剂量生长因子，带来异位成骨和成本飙升等副作用。
力学微环境是近年被反复验证的成骨调控杠杆。基质刚度直接影响间充质干细胞的谱系承诺——较硬的基质倾向促进成骨分化，较软的基质则偏向成脂或成神经方向。然而，大多数研究只关注刚度这一单一变量，忽略了"细胞从哪来"这一前置问题。本研究的设计思路很直接：把细胞富集适配体与刚度线索整合进同一材料，构建一个"先富集、后分化"的串联系统。适配体负责从复杂体液环境中特异性捕获BMSCs，高刚度区域则提供成骨诱导信号，两者协同作用，试图突破单一线索的效能天花板。
研究方法
材料合成与表征。 研究者选用丝素蛋白（SF）作为骨架材料，通过甲基丙烯酰化修饰赋予其光交联能力。¹H NMR谱图证实了修饰成功：与原始丝素蛋白相比，Sil-MA谱图在δ = 5.66和6.09 ppm处出现新特征峰，归属为甲基丙烯酰基的乙烯基质子（=CH₂）；δ = 1.87 ppm处的信号对应甲基丙烯酰基的甲基质子（–CH₃）；δ = 2.84和2.97 ppm处的峰则归属于修饰后赖氨酸亚甲基质子，这些峰在原始丝素蛋白谱图中几乎不可见。上述证据共同确认了甲基丙烯酰基成功接枝到丝素蛋白骨架上。

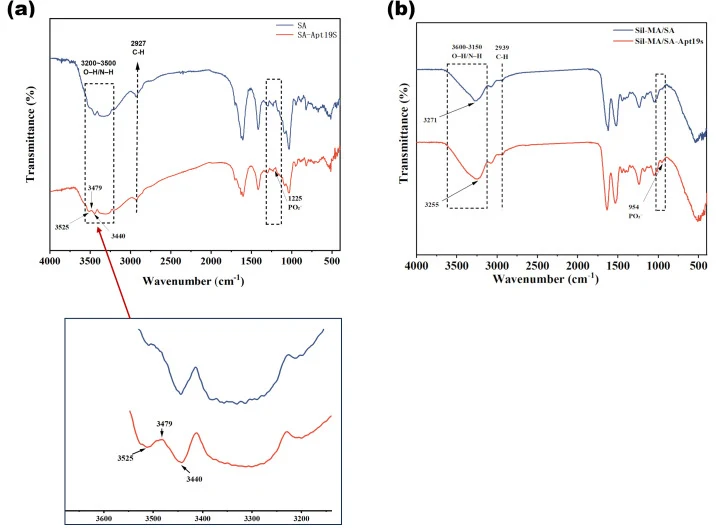

适配体-海藻酸钠复合物的构建。 研究者通过非共价相互作用将Apt19s适配体与海藻酸钠（SA）结合，形成SA-Apt19s分子复合物。傅里叶变换红外光谱（FTIR）验证了复合物的形成：与纯SA相比，SA-Apt19s在~1225 cm⁻¹处出现新吸收峰，归属为Apt19s磷酸骨架的PO₂⁻不对称伸缩振动，证实适配体存在。该峰形宽化且圆钝，反映了氢键异质性和复合物形成时的构象变化。在O–H/N–H伸缩振动区（3200–3500 cm⁻¹），复合物呈现独特的"W形"精细结构，在~3525、~3479和~3440 cm⁻¹处出现拐点，指示氢键网络重构——这是适配体诱导局部有序排列的非共价富集特征。原文摘要未详述适配体与海藻酸钠的具体结合比例、孵育温度及时间等参数。

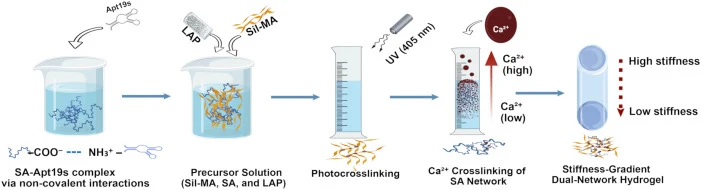

刚度梯度水凝胶的制备。 研究构建了刚度梯度水凝胶系统，刚度范围约4.5–33 kPa。原文摘要未详述梯度构建的具体方法（如分层光交联、梯度掩模曝光或浓度梯度扩散等），也未提供交联剂浓度、光照强度与时间等制备参数。从材料体系判断，该水凝胶基于Sil-MA与SA-Apt19s的复合体系，通过调控交联密度形成刚度梯度。
体外细胞实验。 研究者以骨髓间充质干细胞（BMSCs）为模型，评估了复合水凝胶的细胞富集与成骨分化能力。原文摘要未详述细胞培养条件（如培养基类型、血清浓度、培养温度及CO₂浓度）、细胞接种密度、适配体浓度以及各实验组的具体处理时间。成骨分化评估包括碱性磷酸酶（ALP）活性检测、成骨相关基因（RUNX2、骨钙素OCN）表达分析以及矿化结节染色。原文摘要未提供各检测的具体试剂盒品牌、引物序列、染色方法及定量方式。
实验分组设计。 为验证协同效应，研究设置了多个对照：单独适配体修饰组、单独刚度组、适配体+刚度联合组，以及空白对照组。通过比较联合组与各单一线索组的成骨指标，判断是否存在超越加和效应的协同增强。原文摘要未详述各组的适配体浓度、刚度具体数值及样本量（n数）。
研究结果
材料表征结果。 ¹H NMR与FTIR结果共同证实了材料体系各组分成功整合。Sil-MA的成功合成意味着丝素蛋白具备了光交联能力，为刚度梯度构建提供了化学基础。SA-Apt19s复合物的FTIR特征峰（~1225 cm⁻¹的PO₂⁻不对称伸缩振动，以及3200–3500 cm⁻¹区域的"W形"精细结构）表明适配体通过非共价相互作用稳定负载于海藻酸钠网络中，且保持了其磷酸骨架的完整性。这些表征数据为后续功能实验提供了材料学基础。

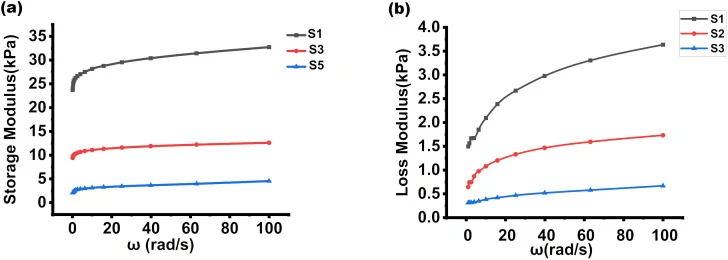

刚度梯度特征。 水凝胶刚度范围约4.5–33 kPa，覆盖了从软组织到骨组织前体基质的刚度区间。其中高刚度区域（~33 kPa）被设计为成骨诱导微环境。原文摘要未提供梯度曲线具体形状（线性或阶梯式）、各梯度区间的精确刚度值及空间分布细节。
细胞富集功能。 Apt19s适配体的引入赋予材料主动捕获BMSCs的能力。该适配体对骨髓间充质干细胞具有特异性亲和力，能够在材料植入部位富集内源性BMSCs。原文摘要未提供细胞富集效率的具体数值（如捕获细胞数量、富集倍数或与对照组的定量比较）。
成骨分化增强效果。 这是本研究的核心发现。联合组（适配体+高刚度）展现出显著增强的成骨分化效果，具体表现为三项关键指标：
ALP活性。 联合组的碱性磷酸酶活性较对照组提升超过2倍（>2-fold increase）。ALP是成骨分化早期的经典标志酶，其活性升高直接反映成骨分化进程加速。原文摘要未提供ALP活性的具体绝对数值（如U/mg蛋白）及各时间点的动态变化。
成骨基因表达。 RUNX2与骨钙素（OCN）的基因表达水平上调至对照组的186.5%。RUNX2是成骨分化的主转录因子，OCN则是成熟成骨细胞的标志基因，两者的同步上调表明联合处理不仅启动了早期成骨程序，还推动了向成熟成骨表型的进展。原文摘要未提供各基因的独立表达倍数、检测时间点及统计学差异的具体p值。
矿化增强。 联合组的细胞外基质矿化程度显著增强。矿化结节是成骨分化晚期的功能指标，其增强意味着材料不仅诱导了早期分化，还支持了成熟的骨基质形成。原文摘要未提供矿化定量的具体方法（如茜素红染色后的OD值）及矿化面积百分比。
协同效应分析。 研究者的关键比较在于：联合组的成骨效果"超越了任一单一线索单独呈现时的加和效应"。这意味着适配体富集与刚度诱导之间存在协同增强机制，而非简单的效果叠加。适配体保证足够数量的BMSCs锚定于材料表面，高刚度微环境则同步激活这些细胞的成骨程序，两者在时间和空间上的耦合产生了"1+1>2"的生物学效应。原文摘要未提供各单独线索组的详细数据，故无法从数值上精确量化协同增益幅度。
讨论与展望
这项研究的价值在于把两个原本独立的设计维度——细胞富集与力学诱导——整合进同一材料体系，而且用数据证明了协同确实存在。ALP活性超2倍提升、RUNX2/OCN表达186.5%上调，这些数值直观展示了联合策略的效力。选择Apt19s而非传统抗体或黏附肽，是考虑到适配体具有更小的分子量、更低的免疫原性和更简便的化学修饰可行性；选择刚度梯度而非均一刚度，则是为了在单一材料内同时容纳"招募"与"诱导"两种功能需求——低刚度区利于细胞初期黏附与增殖，高刚度区（~33 kPa）则推动成骨分化。
当然，这项研究仍停留在体外验证阶段。体内环境中，适配体的稳定性、材料降解速率与新生骨形成的匹配度、以及炎症微环境对适配体功能的影响，都是尚未回答的问题。原文摘要未涉及动物实验数据。从转化前景看，这种无细胞平台若能通过体内实验验证，将大幅简化骨修复材料的制备流程——无需体外培养、无需生长因子负载，仅靠材料自身的物理与生化线索即可调动宿主修复潜能。下一步值得关注的，是适配体富集效率在动态体液环境中的维持能力，以及刚度梯度在体内降解过程中的时空演变规律。这些问题的答案，将决定该策略能否从培养皿走向手术台。
PMID: 42461853
