来源：Front Chem | 编译：DNA Lab Space
把玉米秸秆、蔗渣这类生物质“变废为宝”，一直是绿色化工追逐的目标。但糖分子太稳定，直接转化成高能量密度的液体燃料中间体并不容易。沙特阿拉伯的研究团队最近拿出一个磁性纳米催化剂——SO₃H-GO/MnFe₂O₄，在120°C下用6小时，把5-羟甲基糠醛（HMF）转化成5-乙氧基甲基糠醛（EMF）的产率做到了93.2%，选择性96%。更妙的是，这催化剂用磁铁一吸就能回收，连用四次活性几乎不掉。相关论文发表在《Frontiers in Chemistry》上，通讯作者为Alorfi AS和Abu-Hamdeh NH，PMID：42564762。
研究背景
生物质衍生平台分子HMF是连接糖类与高附加值化学品的枢纽。它的分子上有一个羟甲基和一个醛基，化学性质活泼。把HMF进一步醚化，得到EMF，能量密度接近商业汽油，是理想的燃料添加剂或柴油替代品候选物。传统均相酸催化剂（如硫酸）虽然活性高，但腐蚀设备、难以回收，废液处理也麻烦。固体酸催化剂能解决部分问题，但很多固体酸在反应条件下稳定性差，或者孔道结构不利于大分子底物扩散。另一个痛点在于分离——纳米催化剂分散在反应液中，离心或过滤都费时费力。把磁性纳米粒子复合进去，就能用外加磁场快速回收催化剂。这项工作正是沿着这个思路：在氧化石墨烯（GO）上负载MnFe₂O₄磁性纳米颗粒，再用氯磺酸磺化引入-SO₃H酸性位点，构建一个兼具磁响应性和酸催化活性的复合材料。氧化石墨烯的大比表面积和丰富的含氧官能团，为酸性位点的锚定和底物的富集提供了理想平台。
研究方法

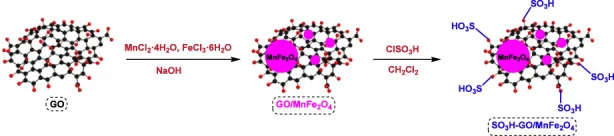

催化剂制备分三步走。 第一步是氧化石墨烯的合成，采用改良Hummers法。具体操作：0.500 g石墨粉和0.375 g硝酸钠混合，加入40 mL浓硫酸，在冰浴中持续搅拌。随后缓慢加入2.250 g高锰酸钾，全程维持体系温度低于10°C——这一步放热剧烈，温度失控会爆炸。混合物搅拌5天，让氧化反应充分进行。接着加入70 mL 5% w/w H₂SO₄水溶液，加热到98°C保持1小时。反应终止时加入2 mL 30% w/w过氧化氢，再搅拌2小时，把残余的高价锰还原成可溶性的Mn²⁺。产物用稀盐酸和去离子水反复洗涤至中性pH，60°C真空干燥12小时，得到氧化石墨烯。
第二步是MnFe₂O₄纳米颗粒的负载，采用共沉淀法。取0.25 g GO分散在50 mL去离子水中，超声处理形成稳定悬浮液。另取0.63 g MnCl₂·4H₂O和0.68 g FeCl₃·6H₂O溶解在10 mL去离子水中，在剧烈搅拌下加入GO悬浮液。混合液加热到80°C，缓慢滴加30 mL 3M NaOH溶液——碱性条件下，Mn²⁺和Fe³⁺共沉淀，原位生成MnFe₂O₄纳米颗粒并沉积到GO纳米片上。这一步的关键在于NaOH的滴加速度和搅拌强度，直接决定磁性颗粒的粒径和分布均匀性。
第三步是磺化改性。将GO/MnFe₂O₄复合材料与氯磺酸反应，引入-SO₃H酸性基团。氯磺酸是强磺化试剂，反应活性高，能在GO表面和边缘的含氧官能团位点上接枝磺酸基。最终产物标记为SO₃H-GO/MnFe₂O₄。
催化剂表征用了六种技术。 FT-IR红外光谱确认化学官能团；TEM透射电镜观察形貌和颗粒分布；XRD X射线衍射分析晶体结构；EDX能谱检测元素组成；VSM振动样品磁强计测量磁性能；酸碱滴定定量测定酸位点密度。这些表征手段相互印证，确认MnFe₂O₄纳米颗粒和-SO₃H基团确实成功整合到了GO骨架上。
催化性能评价聚焦HMF醚化反应。 底物是HMF，溶剂为乙醇，目标产物是EMF。反应在高压反应釜中进行，考察了温度、催化剂用量、反应时间三个关键因素。优化后的条件为：120°C、30 mg催化剂、6小时。在此条件下，HMF转化率和EMF选择性均达到理想水平。催化剂回收采用简单磁分离——用外加磁铁吸取催化剂，弃去反应液，催化剂经洗涤干燥后直接用于下一轮反应。循环稳定性测试连续进行四轮，记录每轮EMF产率的变化。此外，研究还拓展了底物范围，直接以果糖、葡萄糖和蔗糖为原料，考察催化剂能否一锅法实现糖到EMF的转化。
原文摘要未详述的细节包括：磺化步骤中氯磺酸的具体用量、反应温度和溶剂；酸碱滴定测得的酸位点具体数值（如mmol/g）；VSM测得的饱和磁化强度具体数值；四轮循环后EMF产率的确切下降百分比；糖类底物直接转化的具体产率和反应条件。这些参数在补充材料中可能有更详细的信息，但摘要未提供。
研究结果

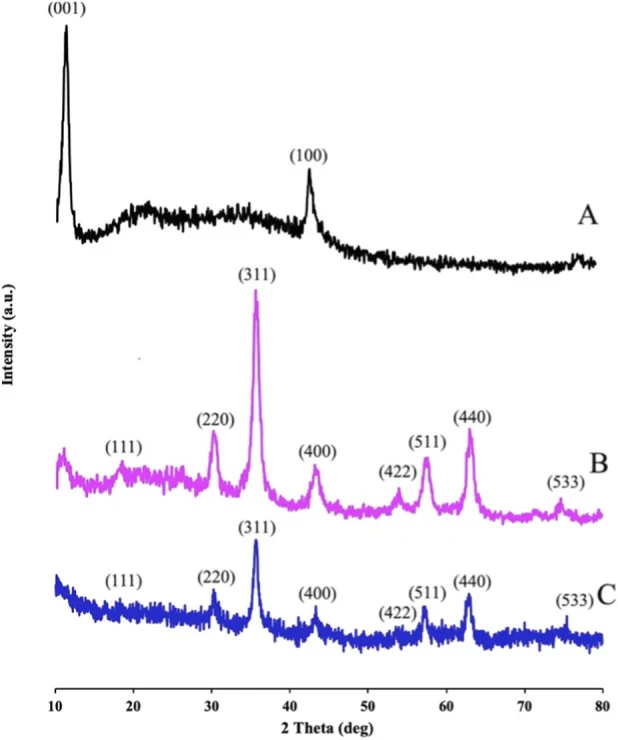

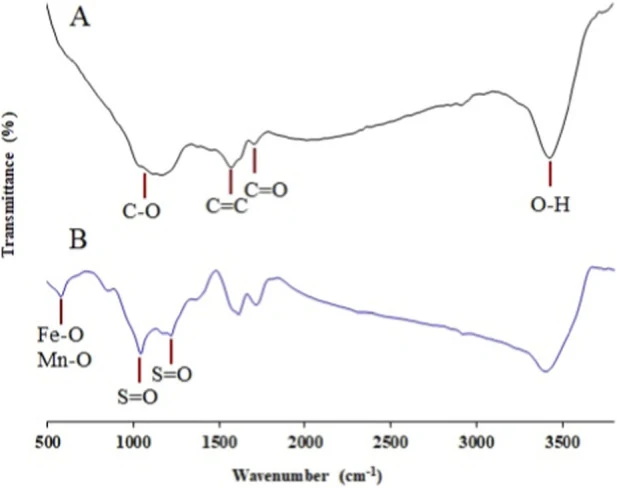

催化剂的物理化学性质。 FT-IR光谱显示，GO的特征吸收峰（C=O、C-O、O-H等）在复合后依然存在，同时出现了MnFe₂O₄的Fe-O特征吸收带和磺酸基的S=O伸缩振动峰，证实了-SO₃H基团的成功接枝。TEM图像显示MnFe₂O₄纳米颗粒均匀分布在GO纳米片上，没有明显的团聚现象。XRD图谱中，MnFe₂O₄的尖晶石特征衍射峰清晰可见，说明共沉淀法成功制备了结晶良好的磁性尖晶石相。EDX分析检测到C、O、Mn、Fe、S等元素，其中S元素的存在直接证明磺酸基已引入。VSM磁滞回线表明复合材料具有超顺磁性特征——剩磁和矫顽力很低，这意味着催化剂能被磁铁吸引，但撤去磁场后不会自身团聚，有利于再分散。酸碱滴定确认了酸性位点的存在，具体酸量数值原文摘要未提供。
HMF醚化反应的优化与性能。 反应条件的筛选结果显示，温度、催化剂用量和时间均显著影响EMF产率。最优条件锁定在120°C、30 mg催化剂、6小时。在此条件下，EMF产率达到93.2%，选择性96%。这两个数字放在同类固体酸催化体系中属于相当亮眼的水平——意味着HMF几乎全部转化，且副反应（如开环、聚合、再水合等）被有效抑制。选择性高说明-SO₃H基团在GO表面均匀分布，酸性位点的可及性好，且反应条件温和，避免了过度反应。
磁回收与循环稳定性。 反应结束后，用磁铁即可将催化剂从反应混合物中快速分离，无需过滤或离心。四轮连续循环实验中，催化剂保持了大部分活性，EMF产率没有明显衰减。原文摘要未给出每轮的具体产率数值，但“retaining most of its activity over four consecutive cycles”的描述表明，催化剂的稳定性足以支撑多次重复使用。这对工业化应用至关重要——催化剂回收的便捷性和寿命直接决定过程的经济性。
底物拓展。 催化剂不仅对纯HMF有效，还能直接转化生物质来源的糖类（果糖、葡萄糖、蔗糖）生成EMF。这意味着省去了糖脱水制备HMF的独立步骤，实现了一锅法串联反应——糖先脱水生成HMF，HMF再与乙醇醚化生成EMF。原文摘要未详述糖类底物的转化率和EMF产率，但明确表述催化剂在此类直接转化中同样高效。
讨论与展望
这项工作的价值在于把三个需求整合进一个材料：GO提供高比表面积和丰富的官能团锚定位点，MnFe₂O₄赋予磁响应性实现快速回收，-SO₃H提供强酸催化活性。93.2%的EMF产率和96%的选择性，在非均相催化体系中确实拿得出手。更值得注意的是循环稳定性——四轮使用活性保持，说明磺酸基与GO骨架的结合足够牢固，没有在反应条件下大量脱落。
一个值得玩味的细节是，研究者选择氯磺酸而非浓硫酸或对甲苯磺酸进行磺化，这与其强反应活性有关。氯磺酸能在温和条件下高效引入磺酸基，避免强氧化性试剂对GO结构和MnFe₂O₄磁性的破坏。而MnFe₂O₄的选择也非随意——相较于Fe₃O₄，Mn掺杂的尖晶石铁氧体通常具有更高的化学稳定性和热稳定性，能更好耐受酸性反应环境。
这项技术距离真正的工业化还有距离。目前催化剂的制备成本、放大生产的可行性、糖类底物直接转化时的详细动力学参数，都还需要进一步评估。原文摘要未提供糖类转化的具体数据，这是一个值得后续研究填补的空白。如果一锅法糖转化能保持类似的高产率，那么从生物质原料到EMF燃料添加剂的整条路线就有望打通，那将是生物炼制领域一个实实在在的进步。
PMID: 42564762
