来源：PLoS One | 编译：DNA Lab Space
骨缺损修复的临床困境，从来不是缺一两种生长因子那么简单。真正棘手的问题在于：损伤部位内源性干细胞数量稀少，而侥幸到达的细胞又缺乏明确的成骨分化指令。PLoS One 近日刊出的一项研究，把这两道难题打包进了一款水凝胶——用适配体 Apt19s 主动“抓”干细胞，用约 33 kPa 的高刚度微环境逼它们“走”成骨路线。结果令人意外：两种线索叠加后，碱性磷酸酶活性超过单独处理的 2 倍，RUNX2/骨钙素基因表达达到对照组的 186.5%，而且这种协同效应明显大于两者各自贡献的简单相加。
研究背景
骨组织工程长期面临一个尴尬的“鸡生蛋”困局。支架材料需要足够多的种子细胞才能有效成骨，但体外预植细胞面临免疫排斥、存活率低、操作繁琐等障碍。无细胞支架策略试图绕开这些麻烦，却受制于另一个瓶颈——宿主自身的骨髓间充质干细胞（BMSCs）不会主动大量迁移到植入部位。
既往研究分别尝试过两条路：用趋化因子或适配体富集内源干细胞，或用基质刚度等物理线索诱导成骨分化。但鲜有材料同时兼顾“招募”与“分化”两个环节。本研究的出发点很直接：把细胞富集适配体 Apt19s 嫁接到刚度梯度水凝胶上，让材料既当“诱饵”又当“教练”。丝素蛋白（SF）经甲基丙烯酰化改性后形成可光交联的网络，海藻酸钠（SA）则通过非共价作用负载适配体——这套组合拳的设计逻辑，是在一个平台内完成“先富集、后定向”的级联调控。
研究方法
材料合成与功能化验证
研究者首先对丝素蛋白进行甲基丙烯酰化修饰（Sil-MA）。核磁共振氢谱（¹H NMR，D₂O 溶剂）确认了修饰成功：相比原始丝素蛋白，Sil-MA 谱图在 δ = 5.66 ppm 和 6.09 ppm 处出现新特征峰，归属为甲基丙烯酰基乙烯基质子（=CH₂）；δ = 1.87 ppm 处的信号对应甲基丙烯酰基的甲基质子（–CH₃）；δ = 2.84 ppm 和 2.97 ppm 处的信号则归属于修饰后赖氨酸亚甲基质子。这些新峰共同证实甲基丙烯酰基已成功接枝到丝素蛋白骨架上。

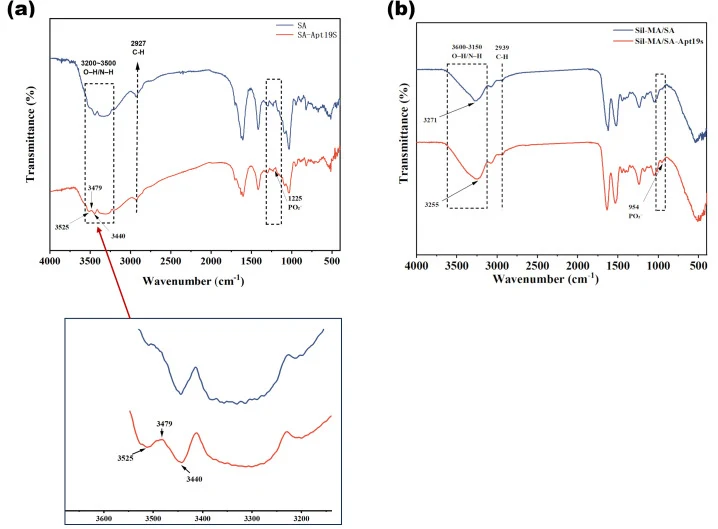

适配体 Apt19s 与海藻酸钠（SA）的复合则通过非共价相互作用实现。傅里叶变换红外光谱（FTIR）提供了关键证据：相比纯 SA，SA-Apt19s 复合物在约 1225 cm⁻¹ 处出现新吸收峰，归属为 Apt19s 磷酸骨架的 PO₂⁻ 不对称伸缩振动，确认适配体已成功负载。该峰形宽化且圆钝，反映出氢键异质性和复合物形成时的构象变化。在 3200–3500 cm⁻¹ 的 O–H/N–H 伸缩振动区，复合物呈现独特的“W 形”精细结构，在约 3525、3479 和 3440 cm⁻¹ 处出现拐点——这是氢键网络重构的典型标志，暗示适配体诱导了局部有序排列。

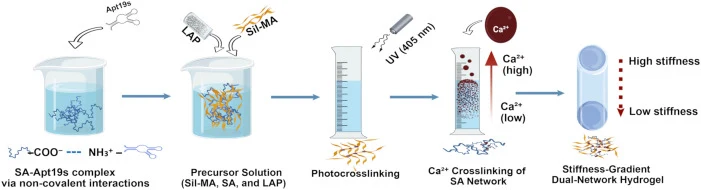

刚度梯度水凝胶的构建

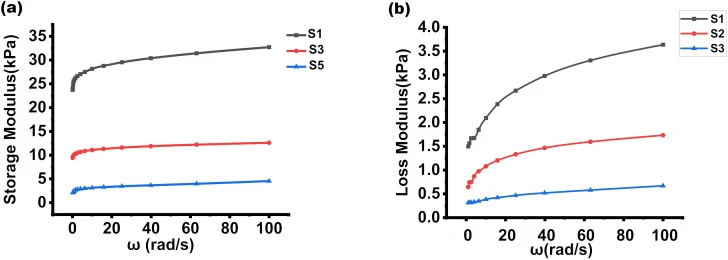

水凝胶体系设计为刚度梯度结构，范围约 4.5–33 kPa。低刚度端（约 4.5 kPa）模拟软组织微环境，高刚度端（约 33 kPa）则接近成骨前体细胞所需的基质硬度。Sil-MA/SA 复合体系通过光交联形成网络，适配体随 SA 组分均匀分布其中。原文摘要未详述光交联的具体光照时间、光引发剂浓度及紫外波长等参数，也未提供梯度形成的精确工艺细节。
实验分组与检测
研究设置了多组对照以区分各线索的独立效应与协同效应：单独适配体组（仅富集线索）、单独高刚度组（仅力学线索）、适配体+高刚度联合组，以及无任何线索的空白对照组。成骨分化评估采用碱性磷酸酶（ALP）活性检测、成骨相关基因表达分析（RUNX2 和骨钙素 OCN）以及矿化结节染色。原文摘要未详述细胞培养的具体条件（如培养基类型、血清浓度、诱导时间等），也未提供 ALP 活性检测的试剂盒品牌或具体操作流程。
研究结果
材料表征结果
¹H NMR 波谱证实 Sil-MA 的成功合成，新特征峰的化学位移和归属清晰明确。FTIR 则从分子层面确认了 SA-Apt19s 复合物的形成——1225 cm⁻¹ 处的 PO₂⁻ 不对称伸缩振动峰是适配体存在的直接证据，而 3200–3500 cm⁻¹ 区域的“W 形”精细结构则揭示了氢键网络的重构。这些表征结果为后续生物学实验奠定了材料学基础。
成骨分化的协同增强效应
ALP 活性检测显示，联合组的碱性磷酸酶活性较对照组提升超过 2 倍。这一增幅并非两个线索各自效应的简单叠加——单独适配体或单独高刚度处理虽有促进效果，但联合组的提升幅度显著超越了加和预期。这表明“富集”与“定向”两个环节之间存在正向交互，而非各自独立发挥作用。
成骨相关基因表达分析进一步印证了这一协同效应。RUNX2 和骨钙素（OCN）的基因表达水平在联合组中达到对照组的 186.5%。RUNX2 是成骨分化的关键转录因子，OCN 则是成熟成骨细胞的标志性分泌蛋白——两者的同步上调说明细胞不仅启动了成骨程序，而且推进到了较为成熟的阶段。
矿化实验的结果与基因表达数据相呼应。联合组的矿化结节形成明显增强，表明细胞外基质钙沉积活跃，成骨分化已从分子层面延伸至功能层面。原文摘要未提供矿化定量的具体数值（如钙含量、矿化面积百分比等），也未说明染色方法（如茜素红 S 或 von Kossa 染色）。
协同效应的机制解读
从材料设计角度看，Apt19s 适配体对 BMSCs 具有特异性识别能力，能够主动捕获内源性干细胞至材料表面。而约 33 kPa 的高刚度微环境则通过力学传导途径激活成骨相关信号通路。两个线索在时间和空间上形成接力——适配体负责“把人请来”，刚度负责“让人干活”。这种时序上的互补，或许是协同效应超越加和预期的深层原因。
讨论与展望
这项研究的核心价值在于把两个看似独立的设计参数——生化配体与基质刚度——整合进同一个平台，并证明它们之间存在乘法效应而非加法效应。ALP 活性超过 2 倍的提升和 186.5% 的成骨基因表达，用数据说明了一个道理：在骨组织工程中，“招募”与“定向”不是两道单选题，而是一道联动题。
从转化角度看，无细胞支架策略若能通过适配体主动富集内源干细胞，同时利用物理微环境引导分化，将大幅简化临床操作流程——无需体外细胞扩增，无需外源生长因子，植入即启动修复。但距离临床应用仍有相当距离：适配体在体内的稳定性、水凝胶降解速率与成骨进程的匹配度、以及刚度梯度在体内长期维持的能力，都是后续需要回答的问题。原文摘要未提供动物实验数据或体内降解行为，这些空白有待后续研究填补。
一个值得注意的设计细节是：该研究选择海藻酸钠作为适配体的载体，而非直接化学偶联到丝素蛋白骨架。这种非共价负载策略虽可能面临适配体缓释动力学的问题，却避免了化学修饰对适配体活性的潜在损伤。这种取舍是否经过了对适配体构象稳定性的考量，原文未作说明，但 FTIR 中“W 形”氢键精细结构的存在，至少提示适配体在复合物中保持了有序的局部构象——这对于维持其靶向识别能力至关重要。
参考来源
Jing J, Li F, Wang Y, Cheng S, Guo L. Aptamer-functionalized stiff hydrogel for enhanced BMSC enrichment and osteogenesis. PLoS One. PMID: 42461853. DOI: 10.1371/journal.pone.0353772.
PMID: 42461853
