来源：Front Chem | 编译：DNA Lab Space
把生物质变成液体燃料，是替代化石能源的一条现实路径。5-羟甲基糠醛（HMF）被视为连接生物质与燃料化学品的“平台分子”，而它的醚化产物——5-乙氧基甲基糠醛（EMF），能量密度接近汽油，是理想的生物燃料添加剂。难点在于：HMF醚化需要酸性催化，但传统均相酸（如硫酸）难回收、腐蚀设备、后处理繁琐。有没有一种催化剂，既高效又磁性可回收？沙特学者Alorfi和Abu-Hamdeh在《Frontiers in Chemistry》上给出答案——他们合成了一种磺化氧化石墨烯/锰铁氧体磁性纳米复合材料（SO₃H-GO/MnFe₂O₄），在温和条件下将HMF转化为EMF，产率达93.2%，选择性96%，且能直接催化果糖、葡萄糖、蔗糖等生物质糖向EMF转化。这个催化剂用磁铁就能从反应液中分离，四次循环后活性几乎不衰减。
研究背景
HMF分子含有一个呋喃环、一个羟甲基和一个醛基，化学性质活泼。在酸性条件下，其羟甲基可与乙醇发生醚化反应生成EMF。EMF的燃烧性能与柴油相近，但更清洁，被认为是“第二代生物燃料”的候选分子。然而，HMF醚化反应对催化剂酸性和稳定性要求苛刻：酸强度不足，转化率低；酸位点过多，又易引发副反应生成腐殖质等副产物。
近年来，固体酸催化剂——包括磺化碳材料、金属氧化物、杂多酸等——被广泛用于该反应。但多数固体酸存在活性组分易流失、比表面积有限、从反应体系中分离困难等短板。氧化石墨烯（GO）具有超大比表面积和丰富的含氧官能团，是理想的催化剂载体；MnFe₂O₄纳米粒子则赋予材料超顺磁性，让催化剂能被磁铁轻松回收。将磺酸基（-SO₃H）接枝到GO/MnFe₂O₄上，理论上可同时获得高酸密度和磁响应性——这正是本研究的设计逻辑。
研究方法

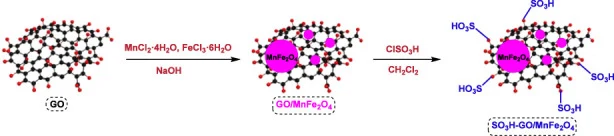

催化剂的制备分三步走。 第一步，用改良Hummers法从石墨粉制备氧化石墨烯（GO）。具体操作：在冰浴搅拌下，将0.500 g石墨粉和0.375 g硝酸钠混合于40 mL浓硫酸中，缓慢加入2.250 g高锰酸钾，保持温度低于10 ℃，混合物持续搅拌5天。随后加入70 mL 5% w/w H₂SO₄水溶液，升温至98 ℃反应1 h。反应结束后，加入2 mL 30% w/w过氧化氢，再搅拌2 h。所得GO用稀盐酸和去离子水反复洗涤至中性pH，60 ℃真空干燥12 h。
第二步，通过共沉淀法将MnFe₂O₄纳米粒子负载到GO片上。取0.25 g GO分散于50 mL去离子水中，超声形成稳定悬浮液。将0.63 g MnCl₂·4H₂O和0.68 g FeCl₃·6H₂O溶于10 mL去离子水，在剧烈搅拌下加入GO悬浮液。混合液加热至80 ℃，缓慢滴加30 mL 3M NaOH溶液，促使MnFe₂O₄纳米粒子在GO表面成核生长。
第三步，用氯磺酸进行磺化处理，引入-SO₃H酸性基团。原文摘要未详述磺化步骤的具体参数（如氯磺酸用量、反应温度和时间），但明确说明通过该三步法成功制备了SO₃H-GO/MnFe₂O₄复合催化剂。
催化剂的表征手段相当全面。 研究团队采用傅里叶变换红外光谱（FT-IR）确认官能团，透射电子显微镜（TEM）观察形貌，X射线衍射（XRD）分析晶体结构，能量色散X射线光谱（EDX）检测元素组成，振动样品磁强计（VSM）测定磁性能，酸碱滴定法量化酸位点密度。多种表征技术相互印证，确认MnFe₂O₄纳米粒子和-SO₃H基团成功引入GO骨架。
催化性能评价聚焦于HMF的醚化反应。 以乙醇为溶剂兼反应物，考察催化剂用量、反应温度和反应时间对EMF产率和选择性的影响。原文摘要未详述底物浓度、乙醇用量、搅拌速度等具体参数，但给出了优化后的最佳条件。此外，研究还探索了催化剂对果糖、葡萄糖、蔗糖等生物质糖直接转化为EMF的催化效率，这要求催化剂同时具备水解糖苷键和醚化HMF的双重功能。
研究结果

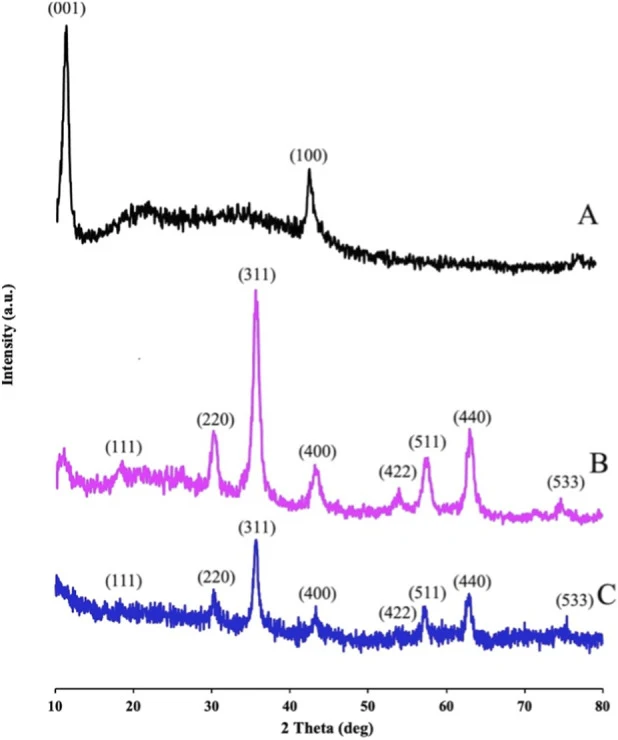

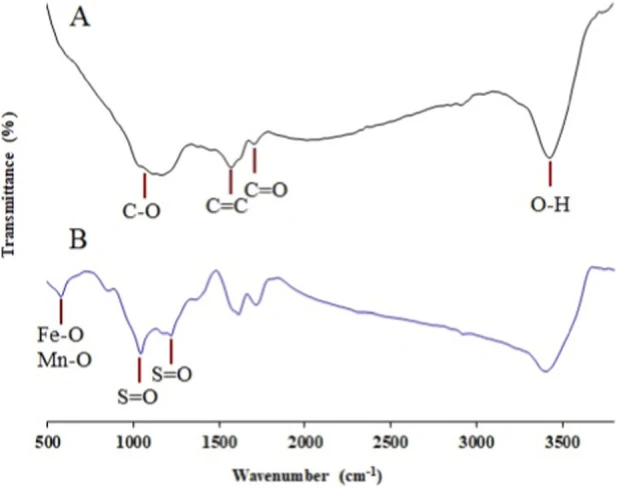

催化剂表征结果令人满意。 多种表征手段证实了三步合成路线的可行性：FT-IR光谱中出现了磺酸基和Mn-O特征吸收峰，TEM图像显示MnFe₂O₄纳米粒子均匀分布在GO片层表面，XRD图谱同时呈现GO和MnFe₂O₄的衍射峰，EDX分析检测到C、O、Mn、Fe、S等元素，VSM测量表明材料具有超顺磁性，酸碱滴定确认了足够的酸位点密度。原文摘要未提供各表征技术的具体数值数据（如粒径尺寸、饱和磁化强度、酸量数值等）。
HMF醚化反应条件优化结果明确。 研究团队系统考察了反应参数对EMF产率的影响，获得最佳反应条件：温度120 ℃，催化剂用量30 mg，反应时间6 h。在此条件下，EMF产率达93.2%，选择性高达96%。这个产率在同类固体酸催化HMF醚化反应中处于较高水平——多数文献报道的EMF产率在70%-85%之间，本研究通过磁性纳米复合材料的协同效应实现了显著提升。
催化剂的磁分离与循环使用性能是另一大亮点。 由于MnFe₂O₄纳米粒子的引入，SO₃H-GO/MnFe₂O₄复合催化剂表现出优异的磁响应性，反应结束后用外部磁铁即可快速从反应混合物中分离，无需离心或过滤。循环使用测试表明，催化剂在连续四次反应后仍保持大部分催化活性，说明-SO₃H基团与GO/MnFe₂O₄骨架的结合足够牢固，活性组分在反应条件下不易流失。
底物拓展实验进一步拓宽了催化剂的应用范围。 除了直接催化HMF醚化，SO₃H-GO/MnFe₂O₄还能催化果糖、葡萄糖、蔗糖等生物质来源的糖类直接转化为EMF。这一结果颇具实际意义——生物质糖是自然界储量最丰富的可再生碳源，若能跳过HMF分离纯化步骤、实现“一锅法”直接转化，将大幅简化生物燃料生产工艺。原文摘要未提供糖类底物转化的具体产率数据，但明确表明催化剂在此类转化中同样高效。
讨论与展望
SO₃H-GO/MnFe₂O₄的性能优势源于其结构设计的精妙。GO提供高比表面积和良好分散性，MnFe₂O₄赋予磁响应性，-SO₃H基团提供强酸性位点——三者协同，造就了高活性、易分离、可循环的催化体系。93.2%的EMF产率和96%的选择性，在已报道的HMF醚化催化剂中位居前列。
该研究选择共沉淀法负载MnFe₂O₄而非Fe₃O₄，可能与其化学稳定性有关——MnFe₂O₄在酸性条件下抗金属离子溶出能力更强，这或许是催化剂能维持四次循环活性的原因之一。直接转化生物质糖的尝试，则反映出研究者对工艺简化的追求：从糖到EMF，理论上只需水解、脱水、醚化三步串联反应，若催化剂能同时催化这三步，将极大降低生产成本。
当然，这项研究仍有值得深挖的空间。原文摘要未披露催化剂的最优酸量、磁性强度等定量表征数据，也未报告糖类底物转化的具体产率。未来若能在实际生物质水解液体系中验证催化剂的稳定性，并考察其在大规模连续流反应器中的表现，将更接近工业化应用。无论如何，这项研究为“磁性可回收固体酸催化生物质转化”提供了一个扎实的范例——催化剂不仅能干活，还能被磁铁“召之即来，挥之即去”。
参考来源
Alorfi AS, Abu-Hamdeh NH. Sulfonated graphene oxide/MnFe₂O₄ magnetic nanocomposite for effective 5-hydroxymethylfurfural etherification in biofuel production. Frontiers in Chemistry. PMID: 42564762.
PMID: 42564762
