来源：Protein engineering and flow reactor design for anchored peptide-mediated continuous biocatalysis（Chemical Engineering Journal）| 编译：DNA Lab Space | 原文许可：elsevier-subscription
导读
连续流动反应器在生物催化领域具有传质效率高、易于放大和连续生产等显著优势，然而目前大多数研究仍集中在酶表面或载体材料的修饰上。本研究开发了一种基于工程化锚定肽Cg63的新型连续生物催化系统，该肽对聚甲基丙烯酸甲酯（PMMA）具有强结合能力。通过分子动力学模拟解析锚定肽与材料表面的结合机制，研究团队提出了结构引导的定向进化策略，成功获得结合效率提升1.57倍的突变体Cg63E8N。该固定化平台适用于六大酶类（EC1-EC6），并在设计的连续流动微反应器中展现出优异的催化性能和操作稳定性。
研究背景
酶因其高催化效率、生物相容性和环境友好性而被广泛应用于工业生物催化领域。其卓越的底物特异性、区域选择性和对映选择性使它们在不对称合成、制药及精细化学品制造和食品工业中发挥着不可或缺的作用。然而，酶在工业应用中的回收性差、重复使用率低以及操作和储存稳定性不足等问题严重制约了其更广泛的产业化应用。
酶固定化被认为是克服上述局限性的有效策略之一。理想的固定化酶应具备增强的催化活性、改善的操作和储存稳定性以及优异的重复使用性。传统的固定化技术——包括吸附结合、共价结合、交联和包埋等——虽能提高酶稳定性，但也可能因活性位点改变、空间位阻、构象变化和传质限制等因素导致酶活性降低。锚定肽（APs）作为一种多功能粘附肽，能够通过静电作用、极性、疏水效应和氢键等多种非共价相互作用与包括不锈钢和聚合物材料在内的多种表面结合，为酶固定化提供了新的可能性。
研究方法
2.1 材料合成
所有化学品均购自以下供应商，纯度不低于分析纯：中国国药集团化学试剂有限公司（上海）、泰坦科技股份有限公司（上海）、吉工生物技术有限公司（南京）和双木化工有限公司（苏州）。质粒提取和PCR纯化试剂盒购自诺唯赞生物科技有限公司（南京）。BCA蛋白定量试剂盒购自碧云天生物技术有限公司（杭州）。除非另有说明，所有其他化学品均为分析纯。商业PE、PP、PS、PET、PVC和PMMA薄膜（210 mm × 297 mm × 0.3 mm；天猫仁源旗舰店）、PMMA微球（300目筛分，平均直径：49.2 ± 2.1 μm）购自正光树脂有限公司。
【数据】材料：PE、PP、PS、PET、PVC、PMMA薄膜及PMMA微球；微球直径：49.2 ± 2.1 μm；供应商：正光树脂有限公司
2.2 质粒构建与蛋白表达
编码EGFP融合材料结合肽（MBPs）的密码子优化基因由擎科生物技术有限公司（北京）合成并克隆至pET-28a(+)载体中。大肠杆菌DH5α和BL21-Gold (DE3)分别用作克隆和表达宿主。重组菌株在含卡那霉素（50 μg/mL）的LB培养基中培养，蛋白表达通过0.1 mM IPTG在28°C条件下诱导12-14小时。细胞经超声破碎后，粗裂解液通过离心澄清，蛋白浓度经BCA法测定。EGFP-MBP融合蛋白的构建和随机突变文库的构建如图S1所示，表达和定量方案见补充信息（图S2-S3）。
【数据】宿主菌：大肠杆菌DH5α和BL21-Gold (DE3)；抗生素：卡那霉素50 μg/mL；诱导剂：0.1 mM IPTG；温度：28°C；时间：12-14h
2.3 材料筛选与表征
将聚合物碎片（PE、PP、PS、PET、PVC、PMMA）与1 mL EGFP-Cg63裂解液在37°C、800 rpm振荡条件下孵育10分钟。经含有0.1 mM直链烷基苯磺酸钠（LAS）的Tris-HCl缓冲液（50 mM，pH 8.0）洗涤三次后，使用Nikon DS-Ri2荧光显微镜分析荧光强度。未处理材料和EGFP结合颗粒作为阴性对照。使用ImageJ软件（NIH）进行荧光定量，通过三次重复测量鉴定优势突变体EGFP-CgE8N。
【数据】孵育温度：37°C；转速：800 rpm；时间：10min；缓冲液：Tris-HCl 50 mM pH 8.0；洗涤剂：0.1 mM LAS
2.4 分子动力学模拟方案
初始结构准备：所有分子动力学（MD）初始模型均使用AlphaFold3（AF3）预测构建。结构预处理使用MolProbity v4.6优化质子化状态、纠正酰胺翻转并验证组氨酸互变异构体。20-mer PMMA（聚甲基丙烯酸甲酯）单体最初在ChemDraw Professional 20.0（PerkinElmer）中构建，随后使用ChemBio3D Ultra 14.0转换为三维结构，并用MMFF94力场进行能量最小化（收敛阈值：0.01 kcal/mol·Å）。优化后的单体通过PACKMOL 21.0.1系统排列成二维平面构型（13.9 × 16.2 nm²）。所有MD模拟均使用GROMACS 2024.1软件，采用AMBER ff14SB力场。每个系统在立方周期性边界盒（溶质与盒子边缘最小间距2.0 nm）中用SPC/E水模型溶剂化，离子强度调整为0.15 M NaCl。系统首先使用最速下降算法进行能量最小化以消除空间冲突，力收敛阈值为100 kJ/mol·nm，采用Verlet截断方案（库仑和范德华相互作用均为1.0 nm）。长程静电使用PME处理（0.16 nm网格间距，4阶插值）。随后，使用leap-frog积分器进行100 ps（2 fs时间步长）的NVT平衡，温度通过V-rescale恒温器维持在300 K（τ_t = 0.1 ps，蛋白质/非蛋白质组分别耦合）。所有涉及氢的键均用LINCS约束（4阶，1次迭代），同时蛋白质和PMMA均施加位置约束（1000 kJ/mol·nm²）。系统随后在NPT条件下平衡（100 ps），使用Parrinello-Rahman压浴（1 bar，τ_p = 2 ps，压缩率4.5 × 10⁻⁵ bar⁻¹），保持相同的温度耦合和约束参数。生产MD运行100 ns（5000万步），温度升高至303 K，压力耦合松弛（τ_p = 4 ps）。压缩轨迹和能量数据每10 ps保存一次，PMMA位置约束（xyz方向1000 kJ/mol·nm²）保留。轨迹输出：10 ps间隔采样用于后续分析（SASA、MMPBSA和最小距离计算）。
【数据】模拟软件：GROMACS 2024.1；力场：AMBER ff14SB；水模型：SPC/E；温度：300K（平衡）/303K（生产）；时间：100ns生产MD；离子强度：0.15 M NaCl；PMMA面板尺寸：13.9 × 16.2 nm²
2.5 材料制备与荧光结合表征
PMMA微球经乙醇超声清洗预处理，随后用去离子水冲洗并真空干燥。结合实验中，EGFP、EGFP-Cg2和EGFP-Cg2E8N蛋白溶液经BCA法和荧光测量归一化至约120,000 ± 1000 RFU。每份5 mL样品与预处理后的PMMA微球在37°C、80 rpm振荡条件下孵育10分钟。经Tris-HCl缓冲液和LAS溶液洗涤后，微球经氮气干燥用于表征。使用荧光显微镜（激发/发射：488/525 nm）可视化蛋白质-微球相互作用，图像分割使用Cellpose进行。通过ImageJ定量单颗粒荧光强度以评估结合效率（实验细节见图S5）。
【数据】蛋白浓度：~120,000 ± 1000 RFU；样品体积：5 mL；孵育温度：37°C；转速：80 rpm；时间：10min；激发/发射波长：488/525 nm
2.6 酶活性测定与酶催化方法
酶融合与表达：每个酶基因与N-Cg63E8N锚定肽融合形成相应复合物（如CeDAAO-Cg63E8N）。融合复合物使用标准重组方法表达和纯化，详见Text. S1（图5a-f，SDS-PAGE）。
PMMA微球固定化：使用1 g 300目PMMA微球进行固定化。酶（游离型和融合型）在指定条件下与微球孵育（表1），随后用相应缓冲液洗涤三次（每次5分钟）。固定化效率根据每系统结合的酶质量和表面负载密度计算。
活性与稳定性测定：在相同批次反应条件下比较游离酶和融合酶的比活性。在设定反应时间后测量各底物的转化率，游离酶以批次模式使用，固定化酶在PMMA微球瓶中进行测试。稳定性通过重复循环评估；活性丧失定义为检测不到转化。时空产率根据摩尔质量、底物浓度、转化率和反应时间计算，方法见引用文献（表1）。
【数据】固定化载体：1 g PMMA微球（300目）；洗涤次数：3次×5min；固定化条件：见表1（原文未详述具体数值）
研究结果

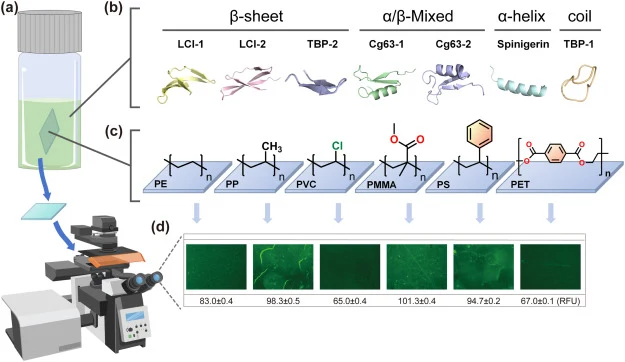

3.1 锚定肽筛选与材料结合亲和力分析
合成聚合物作为酶固定化基质在增强稳定性、可重复使用性和工业适应性方面显示出巨大潜力。PMMA因其透明性和耐候性而突出；聚氯乙烯（PVC）常用于涂料和医用粘合剂；聚对苯二甲酸乙二醇酯（PET）因其强度和化学稳定性广泛用于包装和纤维；聚苯乙烯（PS）和聚丙烯（PP）因其成本效益和耐腐蚀性而受到青睐；聚乙烯（PE）则因其耐磨性和生物相容性在包装和生物医学应用中占有一席之地。
本研究从NCBI数据库中鉴定了七个此前未报道的锚定肽，命名为Cg-Def-1、Cg-Def-2、LCI-1、LCI-2、TBP-1、TBP-2和Spingerin，氨基酸序列详见表S1。鉴于其广泛的工业相关性和化学多样性，这些肽为开发高效酶固定化平台提供了通用的分子策略。研究选用六种经济可行的聚合物——PMMA、PVC、PET、PS、PP和PE进行测试。为评估结合能力，增强绿色荧光蛋白（eGFP）通过刚性螺旋连接肽（17个氨基酸，AEAAAKEAAAKEAAAKA）与锚定肽融合，以最小化表面干扰。荧光强度用于半定量评估肽与材料之间的结合亲和力，详细分析见图S4。七个锚定肽（5 μM，各1 mL）与六种聚合物基底（0.5 cm × 0.5 cm）孵育以评估界面结合亲和力。定量分析揭示了不同的肽-底物相互作用谱（图S4）。每种材料相对荧光（RFU）排名前三的肽在图S4中突出显示，观察到的最大结合强度如下：CgDef-2对PMMA（101.33 RFU）、PET（66.97 RFU）和PVC（64.99 RFU）表现出最强结合。同时，CgDef-1对PP（98.32 RFU）亲和力最高，LCI-1对PS（94.71 RFU）最高，LCI-2对PE（83.02 RFU）最高。这些结果突显CgDef-2作为最通用的锚定肽，对多种聚合物表面表现出优异的结合能力。
【数据】锚定肽数量：7个；聚合物种类：6种；肽浓度：5 μM；样品体积：1 mL；基底尺寸：0.5 × 0.5 cm；最大结合强度：PMMA 101.33 RFU（CgDef-2）、PET 66.97 RFU、PVC 64.99 RFU、PP 98.32 RFU（CgDef-1）、PS 94.71 RFU（LCI-1）、PE 83.02 RFU（LCI-2）
3.2 锚定肽结合性能评估
七个锚定肽在六种聚合物基底（PMMA、PVC、PET、PS、PP、PE）上的结合性能得到系统评估。基于定量荧光强度分析（图S4），为每种材料选择结合亲和力排名前三的锚定肽，共产生18个结合事件。CgDef-2在六种聚合物中均排名前三，显示出最高的平均荧光值（n = 3）。LCI-1和LCI-2分别在其中五种（占18个结合事件的27.8%）和四种（22.2%）材料上排名前三。CgDef-2表现出持续强且可重复的结合，被选为PMMA的最佳锚定肽。
【数据】结合事件总数：18个；CgDef-2排名前三的材料数：6种；LCI-1：5种（27.8%）；LCI-2：4种（22.2%）
3.3 分子动力学模拟系统构建与验证
为系统研究锚定肽与PMMA之间的分子结合机制，本研究在生理条件（303 K，pH 7.5）下采用分子动力学（MD）模拟，解析增强绿色荧光蛋白-锚定肽复合物（EGFP-Cg63）与PMMA的结合动力学和稳态相互作用。使用ChemDraw 20.1构建含20个重复单元的单链PMMA模型，并通过PACKMOL V21.0.1组装成二维平面基底（尺寸：13.9 × 16.2 nm²）。EGFP-LINK-Cg63的三维结构使用AlphaFold 3.0预测，选择最高置信度模型（pair_iptm = 0.75，pair_pae_min = 0.76，ptm = 0.75），该模型表现出优异的构象稳定性（fraction_disordered = 0.01）且无原子冲突（has_clash = 0.0）。为全面评估系统动态行为，进行了三次独立的100 ns全原子MD模拟（累计300 ns），采用不同的初始速度分布以增强构象采样。所有模拟均在显式溶剂（SPC/E水模型）中使用AMBER ff14sb力场进行，并采用周期性边界条件。
【数据】模拟温度：303 K；pH：7.5；PMMA模型：20个重复单元；面板尺寸：13.9 × 16.2 nm²；模拟时长：3×100 ns；AlphaFold3置信度：pair_iptm=0.75，ptm=0.75
#### 3.3.1 锚定肽-PMMA相互作用的结合模式与接触残基分析

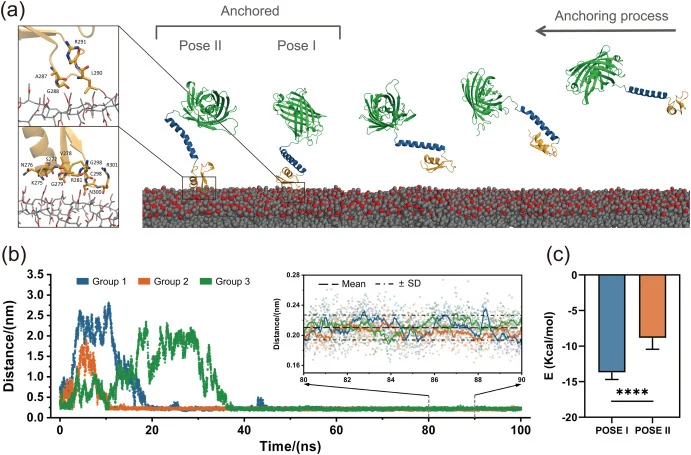

分子动力学轨迹分析显示，EGFP-Cg63融合蛋白通过其锚定肽段从自由状态稳定吸附到PMMA表面（图2a）。从平衡轨迹计算的蛋白质-PMMA界面最小平均距离（Mindist）为0.21 ± 0.02 nm——显著短于典型范德华相互作用范围（0.3-0.5 nm），但处于氢键特征距离（0.18-0.25 nm）和短程静电相互作用（<0.3 nm）范围内（图2b）。这表明氢键和静电力主导界面相互作用。较小的标准差（0.02 nm）进一步表明模拟过程中结合高度一致，确认了稳健的结合和构象稳定性。
在三次独立模拟中观察到两种不同的结合构象（POSE I和POSE II）（图2a）。POSE I：残基A287、G288、L290和R291（图3a）与PMMA保持持续接近（<0.5 nm），距离波动小（标准差分别为0.02、0.03和0.01 nm），反映了稳定的界面结合。POSE II：涉及残基K275、N276、G279、R281、G298、C299、N300和R301作为主要接触位点（图3a）。两种模式的结合自由能均使用分子力学泊松-玻尔兹曼表面积（MMPBSA）方法计算，基于平衡轨迹最后50 ns的数据，以100 ps间隔采样。POSE I表现出显著较低的平均结合自由能-13.410 ± 0.896 kcal/mol，而POSE II为-8.817 ± 1.66 kcal/mol（图2c）。EGFP-锚定肽复合物（野生型）与PMMA表面之间最小距离在三个独立MD重复（各100 ns）中的动态变化以彩色散点表示（红/蓝/绿）（独立样本t检验，P < 0.0001），表明POSE I具有更强的结合亲和力，是热力学上更有利的结合模式。
【数据】最小平均距离：0.21 ± 0.02 nm；POSE I结合自由能：-13.410 ± 0.896 kcal/mol；POSE II结合自由能：-8.817 ± 1.66 kcal/mol；统计检验：独立样本t检验，P < 0.0001
#### 3.3.2 锚定肽的结构引导理性设计与突变体验证

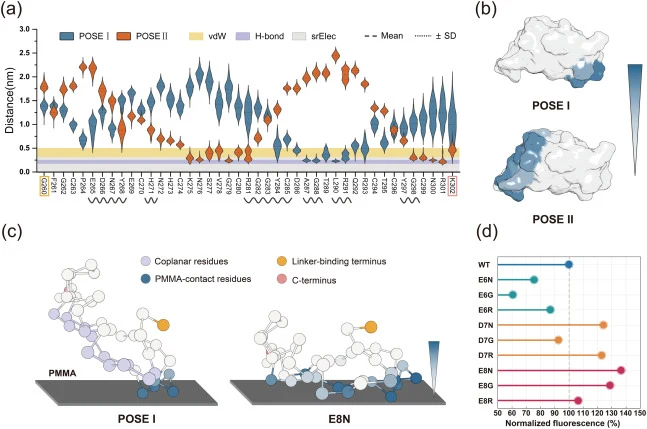

基于POSE I中残基-PMMA距离分布（图3a），除主要结合区域（D286-Q292）外，263-267片段中的残基与PMMA表面表现出最佳空间接近度（平均距离<0.5 nm），因此被确定为理性设计的关键靶位点。为可视化蛋白质-PMMA相互作用界面，采用热力学尺度映射方法，距离阈值范围为0.16-0.5 nm。每个残基与材料表面的空间接近度用梯度蓝色色标表示（图3b）。结构分析显示，在野生型（Cg63）构象中，POSE I通过四个关键锚定残基A287、G288、L290和R291建立特异性结合。相比之下，POSE II依赖于由残基E275-R281和T298-L301介导的多点协同结合。值得注意的是，两种结合模式均表现出相对较小的界面接触面积（图3b）。

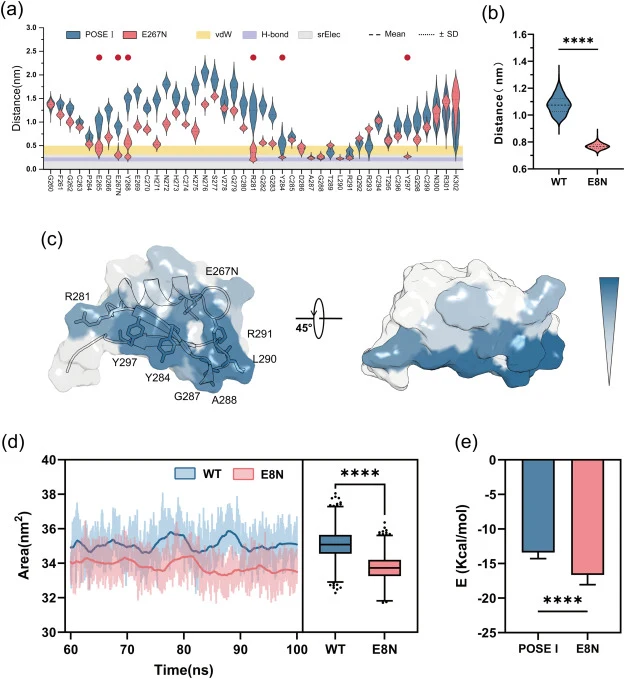

野生型（Cg63）构象的结构分析显示，残基E265、D266、E267、Y268、H271、R281、G282、G283、Y284、C285、Y297和G298（图3a）与POSE I的主要结合残基（A287、G288、L290、R291）共定位于同一空间平面（图3c）。增加这些平面残基与PMMA表面的接触面积被认为是一种有益的突变策略。通过整合理论上有益界面的空间接触分析，研究团队提出了结构引导的锚定肽进化策略。
【数据】关键靶位点：263-267片段；距离阈值：0.16-0.5 nm；POSE I关键残基：A287、G288、L290、R291；共平面残基数：12个

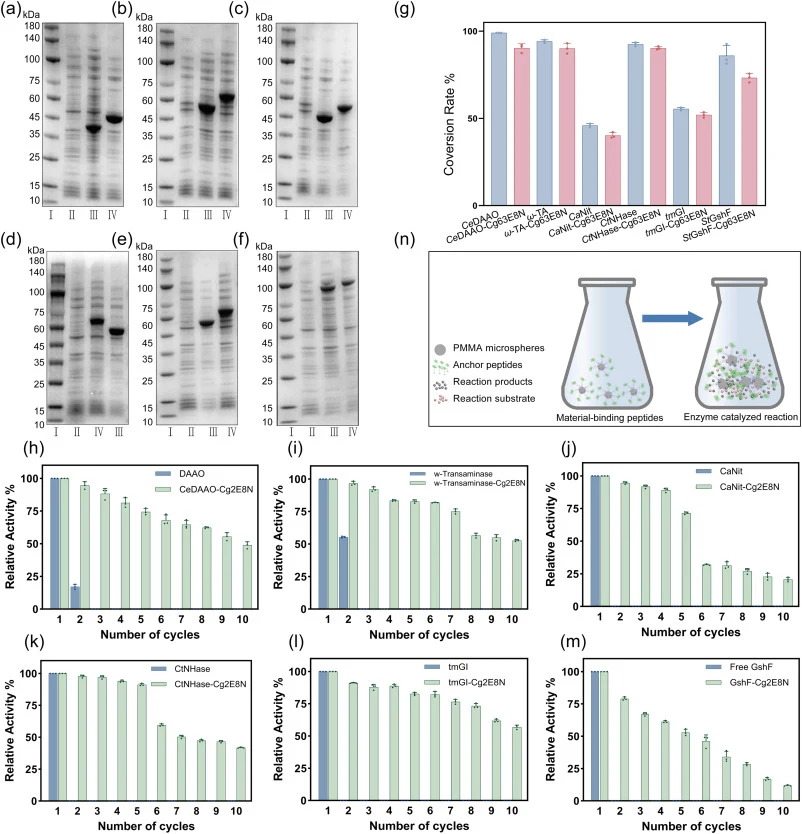

3.4 酶-Cg63E8N复合物的表征与生物催化性能
（图5）

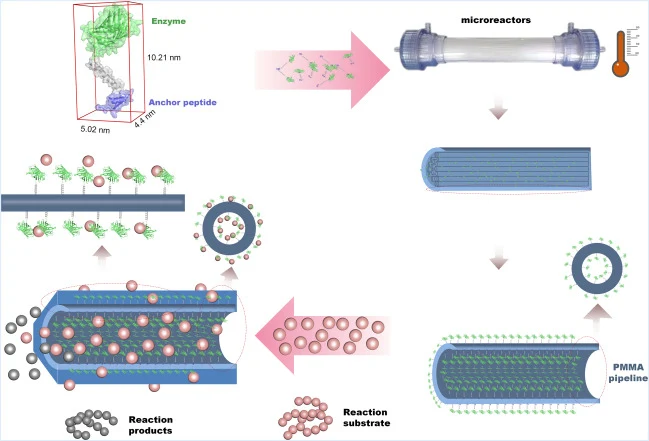

3.5 锚定肽介导的酶微反应器结构与操作流程
（图6）

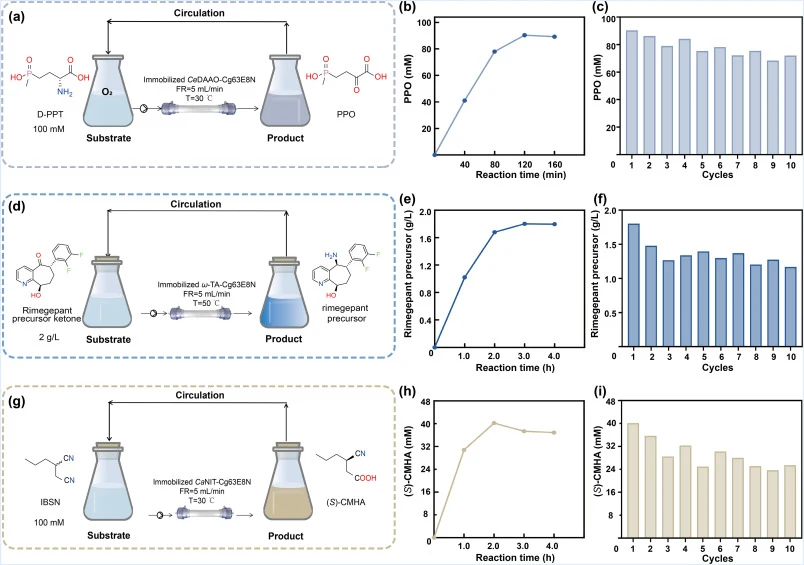

3.6 固定化CeDAAO-Cg63E8N在流动反应器中的催化性能
（图7）

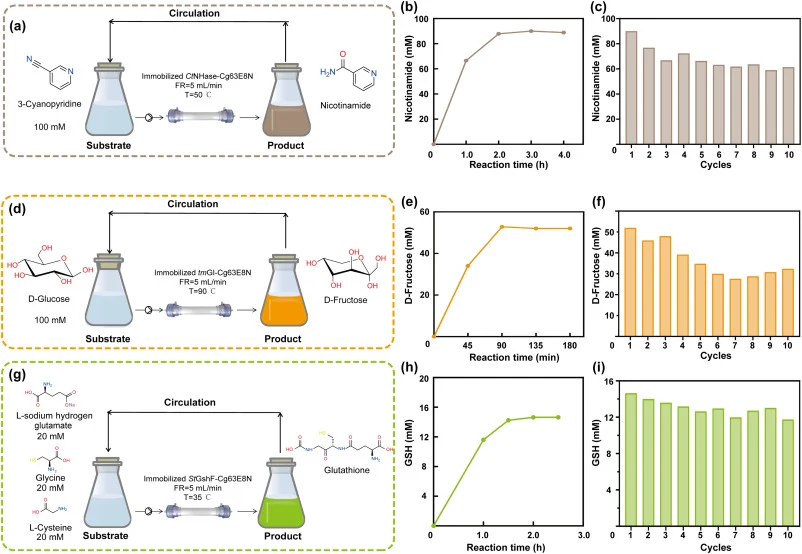

3.7 固定化CtNHase-Cg63E8N在流动反应器中的催化性能
（图8）
讨论与解读
本研究系统筛选了六种不同基底材料与七种锚定肽之间的相互作用系统，揭示聚甲基丙烯酸甲酯（PMMA）与Cg63肽配对表现出最佳结合特性。借助结构引导的肽进化（SGPE）方法，成功设计了突变体Cg63E8N，其PMMA结合效率较野生型肽提高1.57倍。该肽构建的新型酶固定化平台展现出卓越的通用性，可实现全部六类酶（EC1-6）的高效固定化，包括D-氨基酸氧化酶（EC1）、ω-转氨酶（EC2）、腈水解酶CaNit（EC3）、腈水合酶CtNHase（EC4）、异构酶tmGI（EC5）和谷胱甘肽合成酶StGshF（EC6）。值得注意的是，研究创新性地开发了多通道PMMA微管连续流动固定化微反应器系统。通过流体动力学参数优化（Re = 0.17-0.61），该系统在传质效率和操作稳定性之间实现了平衡，即使在最差条件下经过10次重复使用循环仍保持>62.3%的残余酶活性。从工程角度看，该固定化酶系统采用工业级PMMA作为载体和酶引导的固定化策略，其可扩展架构支持单管扩展或多段模块化组装，在成本效益、工艺灵活性和可放大性方面具有优势。
【编译者解读】该研究将计算模拟与实验验证深度耦合，用MD模拟精准定位锚定肽的关键结合残基，再以结构信息指导定向突变——这种"计算先行、实验验证"的闭环策略值得合成生物学借鉴。1.57倍的结合效率提升虽非颠覆性突破，但通用性验证覆盖EC1-EC6全部酶类，加上流动反应器的流体力学优化，使该平台具备明确的产业化路径。局限在于，PMMA特异性锚定肽的适用范围仍受材料限制，跨材料通用性有待进一步拓展。未来若能将SGPE策略推广至更多材料-肽组合，有望构建真正的模块化酶固定化平台。
参考来源
期刊：Chemical Engineering Journal, 2025
DOI: 10.1016/j.cej.2025.167993
DOI: 10.1016/j.cej.2025.167993
