来源：Sci Rep | 编译：DNA Lab Space
植物介导的纳米材料合成一直被看作绿色化学的经典路线，但一个老问题始终悬而未决——如何精准控制产物性质？伊朗研究者Piretarighat等人给出一个出人意料的答案：与其折腾反应条件，不如先改变植物“吃”的钙肥。这项发表在《Scientific Reports》上的工作显示，仅仅调整培养基中CaCl₂的浓度，就能让同一株柠檬香蜂草产出粒径从12.48 nm到34.64 nm、形貌从球形到三角形的银纳米颗粒（AgNPs），甚至直接“关掉”合成反应。钙离子，这个植物生长的常规营养元素，竟成了纳米合成中一个未被开发的调控旋钮。
研究背景
银纳米颗粒的抗菌性能早已得到广泛证实，但化学合成法依赖有毒还原剂，物理法又能耗高昂。植物提取物介导的“绿色合成”因此受到青睐——植物体内的多酚、黄酮、萜类等次级代谢产物天然具备还原银离子的能力，同时还能充当封端剂，稳定纳米颗粒。
然而，绿色合成有个致命短板：批次间重现性差。不同批次植物材料中活性成分含量波动，直接导致纳米颗粒的粒径、形貌和产率飘忽不定。以往研究多聚焦于反应温度、pH、银盐浓度等外部参数，很少有人问一个根本问题——能不能从源头控制植物自身的代谢状态？
Piretarighat团队选择了柠檬香蜂草（Melissa officinalis）作为模式植物。这种唇形科植物以富含酚酸和挥发油著称，是合成纳米颗粒的优质“生物工厂”。他们的思路很直接：在组织培养阶段就给植物施加不同浓度的CaCl₂，收获后再用其水提液还原硝酸银，观察纳米颗粒性质是否随之改变。CaCl₂浓度设为三档——220 mg/L、440 mg/L（标准MS培养基浓度，作对照）和880 mg/L。
研究方法
植物材料与体外培养。 柠檬香蜂草种子购自伊朗Pakan Bazr公司，所有化学试剂均来自Sigma-Aldrich和Merck。种子先用70%（v/v）乙醇处理1分钟，再用2.5%（v/v）次氯酸钠处理10分钟完成表面消毒，每一步消毒后用无菌蒸馏水漂洗三次，每次15分钟。消毒后的种子无菌接种于基础MS培养基上萌发。

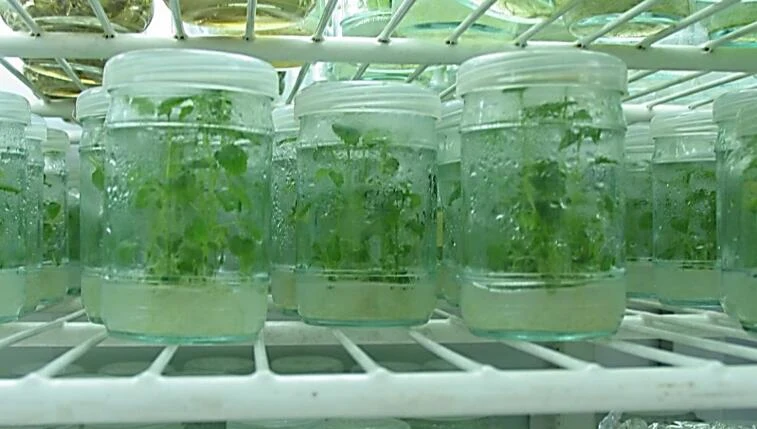

幼苗萌发后，转入CaCl₂浓度分别为220、440和880 mg/L的改良MS培养基中。所有培养基均添加3%（w/v）蔗糖、全量MS大量元素和微量元素，并用4.5%（w/v）琼脂固化。每升培养基的pH调至5.8，121°C高压灭菌20分钟。幼苗置于玻璃培养罐中，在25±2°C、16小时光照/8小时黑暗的光周期下培养。植株长至八叶期收获，地上部分在37°C烘箱中干燥，密封于铝箔袋中保存备用。
植物提取液制备。 每份干燥植物材料经粉碎后，用去离子水制备水提液。原文摘要未详述具体的料液比、提取温度和时长等参数，但后续反应中AgNO₃与提取液按9:1的体积比混合。
银纳米颗粒合成。 将硝酸银溶液加入植物提取液后，反应体系在1.5小时内即出现肉眼可见的颜色变化——从浅黄色渐变为红棕色，这是Ag⁺被还原为Ag⁰的表面等离子体共振特征。研究者以30分钟为间隔，连续6小时记录紫外-可见吸收光谱，用以追踪反应动力学。反应结束后，纳米颗粒通过离心收集，用于后续表征。
表征手段。 研究采用了一套完整的材料表征方案：紫外-可见光谱（UV-Vis）监测反应进程和等离子体吸收峰；X射线衍射（XRD）鉴定晶体结构和物相组成；场发射扫描电子显微镜（FESEM）观察形貌；动态光散射（DLS）测量水合粒径和粒径分布（多分散指数PdI）；傅里叶变换红外光谱（FTIR）确认植物功能基团在还原和封端过程中的参与。抗菌活性通过纸片扩散法对革兰氏阳性和阴性菌进行评价。
研究结果

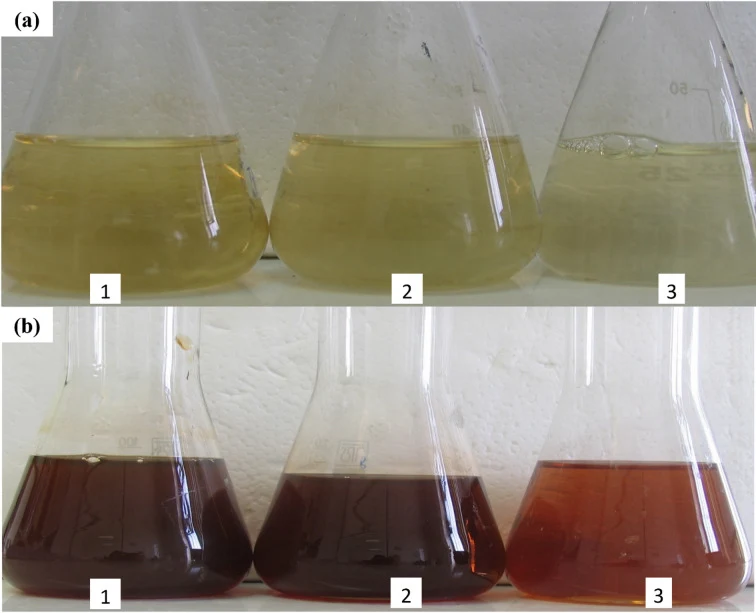

颜色变化与反应动力学。 三组处理在反应初期的颜色变化强度差异显著。880 mg/L CaCl₂处理组的反应液颜色最浅，几乎看不出明显的红棕色；220 mg/L处理组的颜色最深，表明还原反应最剧烈。这一直观差异在6小时后更加明显，880 mg/L组的反应液几乎保持原色。

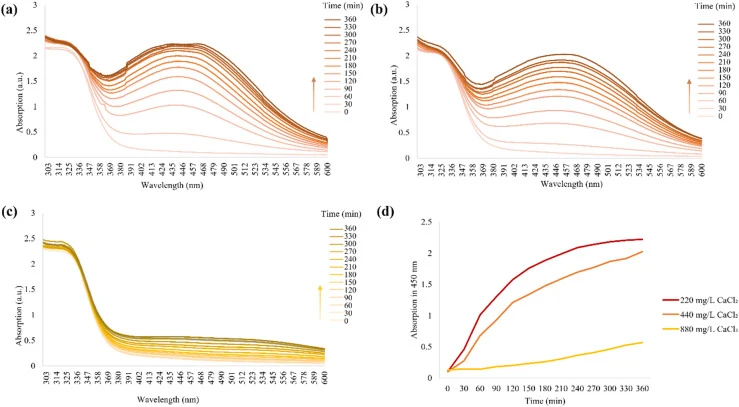

紫外-可见光谱定量分析。 方差分析（ANOVA）证实，三个CaCl₂处理组之间的纳米颗粒生物合成速率差异具有统计学意义（F = 1362.09，p = 1.06 × 10⁻⁸）。基于吸收强度的比较，220 mg/L处理组的AgNPs产率最高，还原动力学最快。440 mg/L处理组也能合成AgNPs，但产率和反应速率均低于220 mg/L组。
粒径与形貌。 这是本研究最核心的发现。220 mg/L CaCl₂处理组产出的AgNPs平均粒径仅12.48 nm，粒径分布窄（PdI = 0.245），且形貌多样——球形、三角形、立方体共存。440 mg/L处理组的颗粒明显增大，平均粒径达34.64 nm，形貌以球形为主。
高钙组的“意外失败”。 880 mg/L处理组几乎未能合成AgNPs。XRD分析揭示了原因——该组产物中检测到大量AgCl晶体峰，而非银单质的特征峰。这意味着高浓度CaCl₂导致反应体系中Cl⁻浓度过高，Ag⁺在还原之前就被Cl⁻迅速沉淀为AgCl，这一竞争反应完全压过了生物还原过程。
FTIR与抗菌活性。 FTIR光谱确认了植物功能基团（如羟基、羧基等）参与了AgNPs的还原和表面封端。抗菌实验显示，合成的AgNPs对革兰氏阳性和革兰氏阴性菌均表现出杀菌活性，但原文摘要未提供具体的抑菌圈直径数值。
讨论与展望
这项研究的巧妙之处在于把调控节点前移到了植物培养阶段。以往优化纳米合成，人们习惯在反应釜里做文章——调温度、改pH、换还原剂。Piretarighat团队却证明，改变植物“吃”的钙肥，就能远程遥控纳米颗粒的粒径和形貌。220 mg/L CaCl₂处理组产出的12.48 nm小颗粒，比440 mg/L组的34.64 nm小了近三倍，粒径分布也更均匀。这种“源头调控”策略，为绿色纳米合成提供了一条无需改变反应条件就能控制产物质量的路径。
880 mg/L组的“失败”同样值得玩味。过量CaCl₂引发的AgCl沉淀竞争反应，看似是合成路线的障碍，实则揭示了一个潜在的调控维度——通过精确控制Cl⁻浓度，或许能人为地“关闭”或“打开”特定形态的纳米合成。当然，220 mg/L与440 mg/L两组之间的差异机制，原文摘要将其归因于基因表达变化、次级代谢物含量和残留Cl⁻含量的综合作用，但具体分子机制尚未阐明。此外，AgCl沉淀能否被回收利用，也是一个值得追问的问题。
这项研究的局限在于：体外培养的植物材料能否推广到大田栽培？不同批次植物提取液的代谢物批次差异如何影响重现性？这些问题都有待后续研究回答。但无论如何，钙离子作为纳米合成“调控开关”的概念已经落地，下一步的探索值得期待。
参考来源
Piretarighat S, Ghannadnia M, Baghshahi S. Calcium chloride modulates the biosynthesis capability and properties of silver nanoparticles synthesized from in vitro-grown lemon Balm. Scientific Reports, 2025. PMID: 42230921.
PMID: 42230921
