来源：Front Chem | 编译：DNA Lab Space
生物质衍生平台分子5-羟甲基糠醛（HMF）的醚化反应，是连接可再生糖资源与液态生物燃料的关键环节。沙特研究人员开发了一种三步法合成的磁性固体酸催化剂SO₃H-GO/MnFe₂O₄，在温和条件下实现了HMF向5-乙氧基甲基糠醛（EMF）的高选择性转化，产率达到93.2%。该催化剂兼具磺酸基团的强酸性和磁性核的易分离特性，四次循环使用后活性几乎不衰减，并能直接催化果糖、葡萄糖和蔗糖向EMF的一锅转化。
研究背景
化石资源的日益枯竭推动了对可再生碳源的深度开发。木质纤维素生物质因其储量丰富、不与人争粮，被视为下一代燃料化学品的理想原料。在众多生物质衍生平台分子中，5-羟甲基糠醛（HMF）占据核心地位——它可由己糖脱水制得，其分子结构中的羟甲基和醛基赋予丰富的衍生化可能性。将HMF醚化生成5-乙氧基甲基糠醛（EMF），是提升其能源密度的有效路径。EMF的能量密度接近标准汽油，且与柴油具有良好的混溶性，被认为是极具潜力的液体燃料添加剂或替代品。
HMF醚化反应通常依赖酸性催化剂。均相酸（如硫酸、盐酸）虽催化活性高，却面临产物分离困难、设备腐蚀严重和废液处理成本高等问题。固体酸催化剂可克服上述缺陷，但传统固体酸（如沸石、离子交换树脂）往往存在酸性位点分布不均、传质受限或稳定性不足等缺点。近年来，氧化石墨烯（GO）凭借高比表面积、丰富的含氧官能团和可化学修饰性，成为构建固体酸催化剂的理想载体。与此同时，将磁性纳米粒子引入催化剂体系，可实现反应后催化剂的高效磁分离回收，降低工艺成本。
然而，如何将强酸官能团与磁性组分稳定地整合到GO骨架，并保持催化活性与可回收性的平衡，仍是该领域的挑战。本研究中，Alorfi与Abu-Hamdeh设计了一种三步合成策略：先以改良Hummers法制备GO，再通过共沉淀法将MnFe₂O₄纳米粒子负载于GO片层，最后用氯磺酸进行磺化处理，获得兼具磺酸基团和磁响应性的复合催化剂SO₃H-GO/MnFe₂O₄。
研究方法

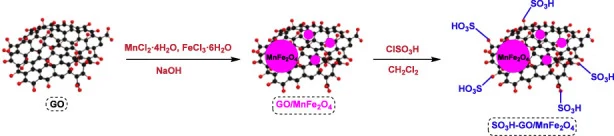

催化剂合成路线
整个制备流程分为三个步骤，每一步的工艺参数都经过严格控制。
第一步是氧化石墨烯的制备，采用改良Hummers法。具体操作如下：称取石墨粉0.500 g与硝酸钠0.375 g，在冰浴条件下加入40 mL浓硫酸中，持续搅拌使混合物均匀分散。随后，在体系温度维持在10 ℃以下的前提下，缓慢加入高锰酸钾2.250 g。加料完毕后，混合物在冰浴中持续搅拌5天——这一延长氧化时间的设计旨在使石墨充分氧化。氧化完成后，加入70 mL浓度为5% w/w的硫酸水溶液，并将体系加热至98 ℃保持1 h，以促进片层剥离和含氧官能团的生成。反应终止步骤是加入2 mL浓度为30% w/w的过氧化氢溶液，再搅拌2 h，以还原过量的高锰酸钾和二氧化锰。所得产物用稀盐酸溶液和去离子水反复洗涤，直至滤液呈中性pH，最后在60 ℃真空干燥箱中干燥12 h，得到GO固体。
第二步是MnFe₂O₄纳米粒子在GO片层上的负载，采用共沉淀法。取上述GO 0.25 g，分散于50 mL去离子水中，通过超声处理形成稳定悬浮液。另取MnCl₂·4H₂O 0.63 g和FeCl₃·6H₂O 0.68 g，溶解于10 mL去离子水中，在剧烈搅拌下缓慢加入GO悬浮液。将混合体系加热至80 ℃，然后逐滴引入30 mL浓度为3 M的NaOH溶液，碱性条件促使Mn²⁺与Fe³⁺共沉淀，在GO表面原位生成MnFe₂O₄纳米粒子。原文摘要未详述此步的后续洗涤和干燥具体条件，但根据共沉淀法的通用操作，产物通常需经磁分离、洗涤和干燥处理。
第三步是磺酸化修饰。将GO/MnFe₂O₄复合物与氯磺酸反应，通过磺酸基团（-SO₃H）与GO表面羟基或环氧基的键合，引入强酸位点。原文摘要未详述磺酸化步骤的具体反应温度、时间和溶剂条件，但氯磺酸作为强磺化试剂，通常在无水条件和低温下缓慢滴加，以避免剧烈放热。
催化剂表征手段
合成的SO₃H-GO/MnFe₂O₄催化剂采用多种技术进行系统表征。傅里叶变换红外光谱（FT-IR）用于确认GO表面官能团、MnFe₂O₄特征吸收峰以及磺酸基团的存在。透射电子显微镜（TEM）用于观察催化剂的形貌和MnFe₂O₄纳米粒子在GO片层上的分布情况。X射线衍射（XRD）用于分析材料的晶体结构，确认MnFe₂O₄尖晶石相的生成。能量色散X射线光谱（EDX）用于元素组成分析，验证Mn、Fe、S等元素的成功引入。振动样品磁强计（VSM）用于测定催化剂的磁性能，评估其磁分离能力。酸碱滴定则用于定量测定催化剂的总酸量，即单位质量催化剂所含的酸性位点数量。原文摘要未提供上述表征的具体仪器型号和测试条件，也未给出酸量的具体数值。
催化性能评价
以HMF的乙醇醚化反应为模型反应，评价催化剂的活性。反应在密闭反应器中进行，HMF与乙醇在催化剂存在下反应生成EMF和水。考察的反应因素包括反应温度、催化剂用量和反应时间。在单因素优化的基础上，确定最佳反应条件。原文摘要未详述HMF与乙醇的具体摩尔比、反应器类型和搅拌速度，但给出了优化后的最佳条件：温度120 ℃、催化剂用量30 mg、反应时间6 h。
催化剂的循环使用与底物拓展
反应结束后，利用磁铁将催化剂从反应混合物中分离，用溶剂洗涤并干燥后用于下一轮反应，考察其可回收性。循环测试连续进行四轮，记录每轮EMF的产率变化。此外，将底物拓展至生物质衍生糖类——果糖、葡萄糖和蔗糖，在相同催化体系下考察其直接转化为EMF的效率。原文摘要未详述糖类底物的具体浓度、溶剂体系和反应条件。
研究结果
催化剂结构确认

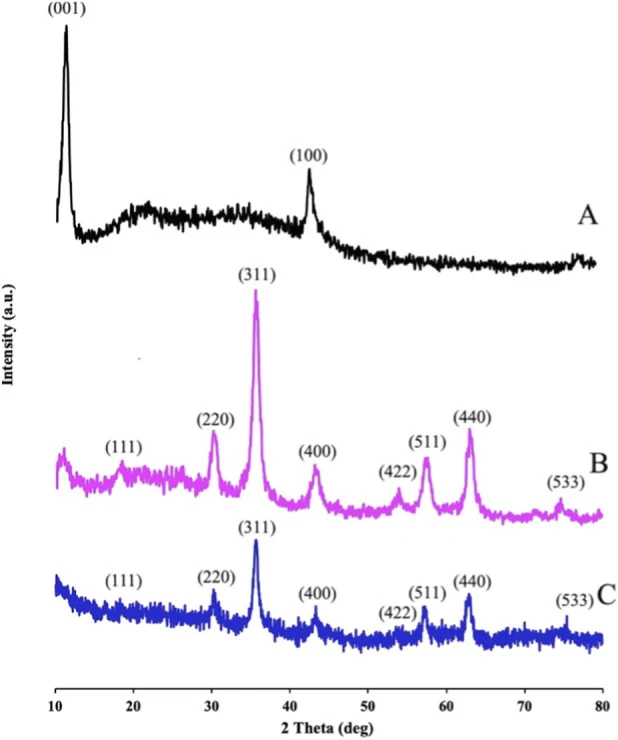

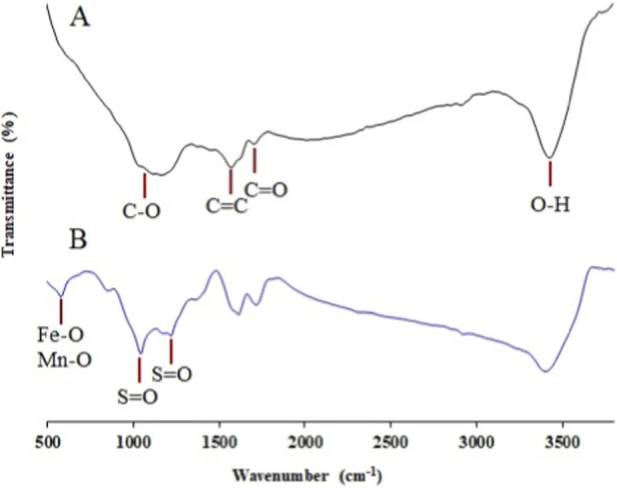

多种表征手段共同证实了SO₃H-GO/MnFe₂O₄复合催化剂的成功合成。FT-IR光谱中观察到了GO特征官能团、MnFe₂O₄的金属-氧键振动以及磺酸基团的特征吸收峰，表明各组分均已成功引入。TEM图像显示MnFe₂O₄纳米粒子均匀分布在GO片层表面，未出现明显的团聚现象。XRD图谱确认了MnFe₂O₄尖晶石结构的形成，且GO的引入未破坏其晶相。EDX分析证实了Mn、Fe、S元素的存在，与目标化学组成一致。VSM测试表明催化剂具有良好的磁响应性，能够在磁场作用下快速从液相中分离。酸碱滴定结果确认了磺酸基团的成功接枝，但原文摘要未提供酸量的具体数值（如mmol/g）。
HMF醚化反应性能
在优化的反应条件下（120 ℃、催化剂用量30 mg、反应时间6 h），SO₃H-GO/MnFe₂O₄催化剂表现出优异的催化活性：EMF产率达到93.2%，选择性高达96%。这一数据表明，磺酸基团提供的Brønsted酸位点能够高效催化HMF与乙醇的醚化反应，同时抑制了副反应（如HMF的再水合或聚合）的发生。高选择性说明该催化剂对目标反应具有较好的专一性，副产物生成量有限。
催化剂的磁分离与循环稳定性
催化剂在反应后可通过外加磁场快速从反应混合物中分离——VSM测试已证实其超顺磁或铁磁特性，原文摘要未详述饱和磁化强度的具体数值。循环使用测试结果表明，催化剂在连续四轮反应中保持了大部分催化活性，EMF产率未出现显著下降。这一结果说明MnFe₂O₄磁性组分在反应条件下结构稳定，磺酸基团与GO载体之间的化学键合足够牢固，能够抵抗反应体系中的水解或脱落。
底物拓展：生物质糖的直接转化
值得关注的是，该催化剂不仅对纯HMF底物有效，还能直接催化生物质衍生糖类向EMF的转化。果糖、葡萄糖和蔗糖均可作为底物，在SO₃H-GO/MnFe₂O₄催化下直接生成EMF。这意味着催化剂具备双功能特性——酸性位点既能催化己糖脱水生成HMF，又能催化HMF进一步醚化生成EMF，实现了从糖到EMF的一锅法串联转化。原文摘要未提供糖类底物转化的具体产率数据。
讨论与展望
SO₃H-GO/MnFe₂O₄催化剂的设计亮点在于将均相酸催化的高活性与多相催化的易分离性结合于一体。93.2%的EMF产率和96%的选择性，在同类固体酸催化体系中处于较高水平。四轮循环后活性保留，说明GO载体与MnFe₂O₄磁性粒子的复合结构具有良好的机械强度和化学稳定性。
该体系尚存值得深挖的空间。原文摘要未提供糖类底物转化的定量数据，果糖、葡萄糖和蔗糖向EMF的直接转化效率是否与纯HMF底物相当，仍需进一步实验验证。此外，磺酸化程度的精确调控、催化剂在真实生物质水解液中的耐受性，以及放大生产时的传质与热管理问题，都是走向实际应用前需要回答的课题。
从生物炼制视角看，能够以磁分离方式回收并重复使用的固体酸催化剂，有望降低EMF生产工艺的催化剂成本和分离能耗。若糖类底物的一锅转化效率能通过条件优化进一步提升，该催化体系在纤维素乙醇产业链中的集成价值将更加凸显。
参考来源
Alorfi AS, Abu-Hamdeh NH. Sulfonated graphene oxide/MnFe(2)O(4) magnetic nanocomposite for effective 5-hydroxymethylfurfural etherification in biofuel production. Front Chem. PMID: 42564762.
PMID: 42564762
