拍SEM最崩溃的不是调不出焦距。是整张图雪花一样发白、条纹乱飞，图像还在慢慢漂。喷了金还是这样，你就要怀疑人生了。其实九成以上的荷电问题卡在镀膜厚度和均匀性上——要么太薄，要么根本没镀上，要么镀歪了。这篇把样品制备、镀膜、电压、探测器四条线捋一遍，给你能直接上手的具体参数和判断动作。
第一步：先别怀疑设备，4个低级错误直接看
1. 样品只贴在碳胶带中间，边缘没有导电通路。 电子回不到样品台，不导电的样品被胶带包住就是一座孤岛。解决：用碳胶带从样品边缘拉一条"桥"到样品台，或点一滴银胶晾10分钟。
2. 样品座没拧紧，或者没插到底。 接触电阻能到几百欧，看起来像绝缘体。解决：装好后用万用表量样品表面到样品台的电阻，正常应在kΩ以下。
3. 镀膜机真空没抽到位就开靶。 真空高于5 Pa时等离子体打出的颗粒粗、附着力差。解决：抽到2-3 Pa再开。
4. 靶材挡板没开，或者镀膜时间被设成了10秒。 这是最常见的"假镀膜"。解决：Au/Pd靶常规参数是15 mA、60-90秒；先确认挡板动作，再看时间。

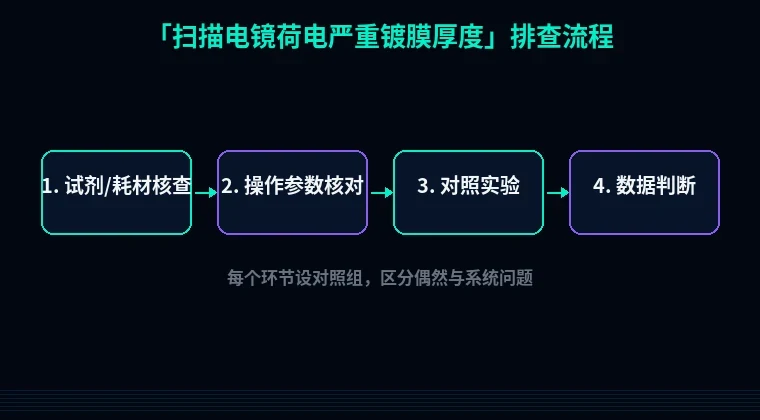

第二步：分维度系统排查：从镀膜到成像参数
先给你一个整体判断口诀：低倍（2000×以下）就荷电，八成是镀膜本身有问题；只有高倍（20000×以上）才发白，多半是厚度不够或电压太高。
1. 镀膜厚度不够——最典型的荷电来源
现象：低倍还能看，一上到5000×图像开始发白，边缘亮得像描了边。
原理：电子束打进去的电荷要靠表面导电层导走，导电层太薄就形成局部电场，把入射电子偏转掉。
怎么判断→怎么验证→怎么解决：
