来源：PLoS One | 编译：DNA Lab Space
骨髓间充质干细胞（BMSCs）数量不足与成骨分化方向不明，是骨组织工程长期面对的两道坎。PLoS One 近期发表的一项研究，把细胞富集适配体 Apt19s 嫁接到刚度梯度水凝胶上，构建了一个“富集-分化”一体化的无细胞材料平台。该水凝胶刚度范围约 4.5–33 kPa，适配体负责主动捕获内源性 BMSCs，高刚度区域则负责引导其成骨分化。两者协同作用下的成骨效果，超过了任一单独因素的简单叠加。
研究背景
骨缺损修复的经典策略是体外培养干细胞、负载到支架上再植入体内。但这种方法流程繁琐、细胞来源受限、体外扩增期间还可能丧失干性。另一种思路是“无细胞支架”——材料本身不含细胞，植入后依靠机体自身修复能力招募内源性干细胞。然而，多数支架材料只能被动依赖组织液中的细胞自然浸润，富集效率低，更谈不上定向诱导分化。
要同时解决“细胞从哪来”和“细胞往哪去”两个问题，材料设计需要双管齐下。一方面，表面修饰能够特异性识别干细胞的分子，主动捕获循环或组织中的 BMSCs；另一方面，材料微环境需要提供足够的成骨诱导信号。机械刚度就是这样一个物理信号——基质刚度能够影响间充质干细胞的谱系承诺，较硬的基质倾向于促进成骨分化。
这项研究选择了 Apt19s 适配体作为细胞捕获元件。适配体是单链核酸，能以高亲和力结合特定靶标，相比抗体具有更低的免疫原性和更高的化学稳定性。Apt19s 对 BMSCs 具有选择性结合能力，已被用于干细胞富集研究。材料基础则选用丝素蛋白（silk fibroin, SF）与海藻酸钠（sodium alginate, SA）的复合体系——丝素蛋白经甲基丙烯酰化修饰后形成光交联网络（Sil-MA），提供刚度和结构支撑；海藻酸钠则提供适配体的非共价结合位点。
研究方法
丝素蛋白甲基丙烯酰化（Sil-MA）合成与表征。 研究团队首先对丝素蛋白进行甲基丙烯酰化修饰，将甲基丙烯酰基团接枝到丝素蛋白分子链上。修饰产物通过 ¹H NMR 波谱表征确认。与未修饰的原始丝素蛋白相比，Sil-MA 谱图中在 δ = 5.66 ppm 和 6.09 ppm 处出现了新的特征峰，归属于接枝甲基丙烯酰基的乙烯基质子（=CH₂）；δ = 1.87 ppm 处的信号对应甲基丙烯酰基的甲基质子（–CH₃）；δ = 2.84 ppm 和 2.97 ppm 处的信号则归属于 Sil-MA 中修饰的赖氨酸亚甲基质子。这些新峰在原始丝素蛋白谱图中不存在或极微弱，共同确认了甲基丙烯酰基成功引入丝素蛋白骨架。原文摘要未详述甲基丙烯酰化反应的投料比、反应时间与温度等具体参数。

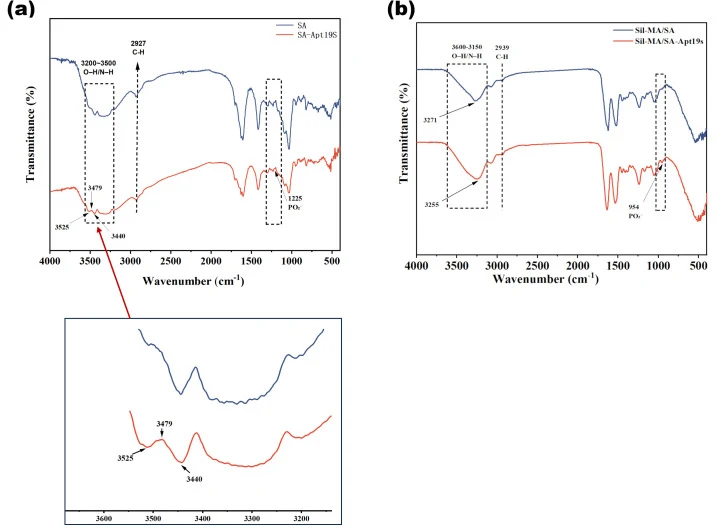

SA-Apt19s 复合物制备与 FTIR 验证。 海藻酸钠与 Apt19s 适配体通过非共价相互作用形成分子复合物。傅里叶变换红外光谱（FTIR）验证了复合物的形成。与纯 SA 相比，SA-Apt19s 复合物在约 1225 cm⁻¹ 处出现了新的吸收峰，归属于 Apt19s 磷酸骨架的 PO₂⁻ 不对称伸缩振动，证实适配体的存在。该峰形宽化且圆钝，反映了氢键异质性和复合物形成过程中的构象变化。在 O–H/N–H 伸缩振动区域（3200–3500 cm⁻¹），复合物显示出独特的“W 形”精细结构，在约 3525、3479 和 3440 cm⁻¹ 处出现拐点，表明形成了氢键网络重构——这是适配体诱导局部有序排列后非共价富集的特征标志。随后，该复合物被整合到 Sil-MA/SA 水凝胶体系中。原文摘要未详述 SA 与 Apt19s 的具体质量比、孵育浓度及时间等参数。

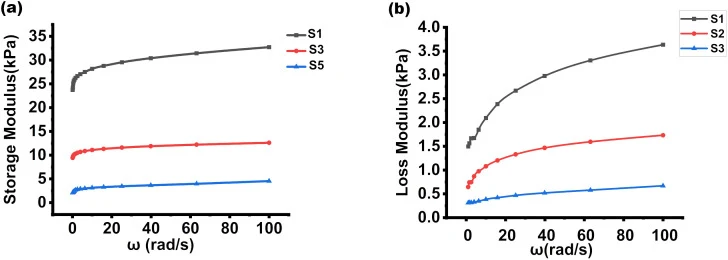

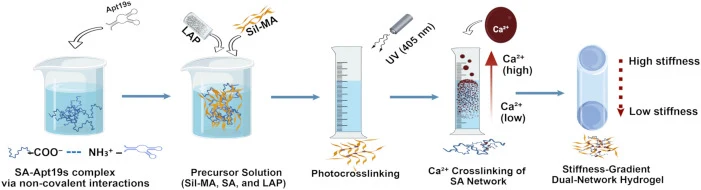

刚度梯度水凝胶构建。 研究制备了刚度梯度水凝胶，刚度范围约 4.5–33 kPa。原文摘要未详述梯度构建的具体方法——例如是否采用分层光交联、梯度光掩膜或扩散控制法，以及各层厚度和交联时间等参数均未提供。高刚度端约 33 kPa 被设计为成骨诱导区，低刚度端约 4.5 kPa 则作为对照或过渡区域。
细胞富集与成骨分化实验。 研究将功能化水凝胶与 BMSCs 共培养，评估适配体介导的细胞富集效果以及刚度微环境对成骨分化的影响。成骨分化通过碱性磷酸酶（ALP）活性、成骨相关基因表达和矿化水平来综合评估。原文摘要未详述细胞密度、培养时间、诱导培养基成分等具体实验参数。
研究结果
材料表征确认功能化成功。 ¹H NMR 谱图清晰显示了 Sil-MA 中甲基丙烯酰基的特征信号，证明丝素蛋白成功实现了甲基丙烯酰化修饰。FTIR 光谱则从分子层面确认了 SA-Apt19s 复合物的形成——1225 cm⁻¹ 处的 PO₂⁻ 不对称伸缩振动峰是适配体存在的直接证据，而 3200–3500 cm⁻¹ 区域“W 形”精细结构则反映了适配体与海藻酸钠之间氢键网络的重构。这些表征数据为后续功能实验奠定了材料学基础。
协同增强的成骨分化效果。 实验数据显示，适配体富集与高刚度微环境的联合作用产生了显著的成骨增强效应。ALP 活性检测显示，联合组的 ALP 活性较对照组增加了 2 倍以上（>2-fold increase）。成骨相关基因表达分析中，RUNX2 和骨钙素（OCN）的基因表达水平上调至对照组的 186.5%。矿化水平也显著增强。这些数据共同表明，联合组的成骨效果不仅优于单独适配体或单独刚度处理组，而且超过了两种因素独立作用的简单加和——即产生了“1+1>2”的协同效应。
“富集-分化”一体化验证。 该设计的核心逻辑在于：Apt19s 适配体主动捕获内源性 BMSCs 到材料表面，而高刚度区域（~33 kPa）同步提供成骨诱导信号。两重线索在同一材料系统中时空偶联，使得被富集的细胞立即暴露于成骨微环境中，无需额外的细胞接种步骤。这种一体化设计在概念上区别于传统的“先富集、后分化”两步法，也区别于仅提供单一物理或生化线索的支架材料。
讨论与展望
这项研究的价值在于把两个独立的线索——适配体介导的细胞捕获和基质刚度介导的谱系承诺——整合进了同一个材料平台。从数据看，协同效应不是简单叠加：ALP 活性增强超过 2 倍、成骨基因表达达对照组的 186.5%，这些数字说明两条信号通路之间可能存在交叉对话，而非各管一段。一个值得注意的设计选择是使用非共价方式结合适配体（SA-Apt19s 复合物），这避免了共价修饰可能带来的适配体构象改变或活性损失，但也意味着适配体的长期稳定性需要进一步考察。
原文摘要未提供适配体释放动力学、体内降解行为以及动物实验数据，这些将是该平台走向转化应用前需要补全的关键信息。此外，刚度梯度在不同组织部位的匹配性、适配体在体内的血清稳定性等问题也尚待回答。尽管如此，这种“一材双效”的策略为无细胞骨修复材料的设计提供了一个值得借鉴的范式——把细胞招募和命运决定放在同一个材料平台上完成。
参考来源
Jing J, Li F, Wang Y, Cheng S, Guo L. Aptamer-functionalized stiff hydrogel for enhanced BMSC enrichment and osteogenesis. PLoS One. PMID: 42461853. DOI: 10.1371/journal.pone.0353772.
PMID: 42461853
