来源：Front Chem | 编译：DNA Lab Space
把生物质变成燃料，关键一步往往卡在催化剂上。传统液体酸催化效率高，但腐蚀设备、难以回收。近期发表于《Frontiers in Chemistry》的一项研究，报道了一种可磁分离的磺酸化氧化石墨烯/锰铁氧体纳米复合材料（SO₃H-GO/MnFe₂O₄），在温和条件下将5-羟甲基糠醛（HMF）醚化为5-乙氧基甲基糠醛（EMF），产率高达93.2%，选择性96%。更难得的是，该催化剂还能直接处理果糖、葡萄糖和蔗糖，实现"糖到燃料"的一步转化。
研究背景
生物质衍生平台分子HMF被认为是连接生物质资源与精细化学品的桥梁。其进一步醚化得到的EMF，能量密度接近商用柴油，是极具潜力的液体燃料添加剂。然而，HMF醚化反应通常依赖均相酸催化剂（如硫酸、对甲苯磺酸），虽活性高，却面临产物分离困难、催化剂无法复用、设备腐蚀严重等工业痛点。
固体酸催化剂为此提供了替代方案。其中，氧化石墨烯（GO）凭借高比表面积和丰富的含氧官能团，成为理想的催化剂载体。但纯GO酸性位点不足，催化活性有限。研究者尝试在其表面接枝磺酸基团（-SO₃H）增强酸性，同时引入磁性纳米粒子，赋予催化剂便捷回收的能力。本研究选择MnFe₂O₄作为磁性组分，通过三步法构建了SO₃H-GO/MnFe₂O₄复合催化剂，系统评估其在HMF醚化及直接转化生物质糖方面的性能。
研究方法

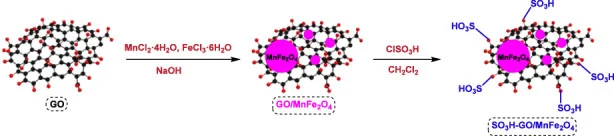

催化剂合成路线：研究采用三步法制备目标催化剂。
第一步，通过改进的Hummers法合成GO。具体操作：将石墨粉（0.500 g）与硝酸钠（0.375 g）混合于浓硫酸（40 mL）中，冰浴下持续搅拌。随后缓慢加入高锰酸钾（2.250 g），严格控制体系温度低于10 °C。混合物持续搅拌5天，完成深度氧化。之后加入70 mL 5% w/w H₂SO₄水溶液，升温至98 °C反应1 h。反应终止时加入2 mL 30% w/w过氧化氢，再搅拌2 h。所得GO依次用稀盐酸溶液和去离子水反复洗涤至中性pH，最后在60 °C真空烘箱中干燥12 h。
第二步，通过共沉淀法将MnFe₂O₄纳米粒子负载到GO片层上。取GO（0.25 g）分散于去离子水（50 mL）中，超声处理形成稳定悬浮液。另将MnCl₂·4H₂O（0.63 g）和FeCl₃·6H₂O（0.68 g）溶解于去离子水（10 mL），在剧烈搅拌下加入GO悬浮液。混合物加热至80 °C，缓慢滴加30 mL NaOH溶液（3 M），促使MnFe₂O₄纳米粒子在GO表面原位生成。原文摘要未详述此步后续的洗涤与干燥具体参数，但明确提及该复合物为下一步磺化提供了磁性基底。
第三步，磺酸化处理。将GO/MnFe₂O₄复合物与氯磺酸反应，引入-SO₃H酸性基团，最终得到SO₃H-GO/MnFe₂O₄固体酸催化剂。原文摘要未详述氯磺酸的具体用量、反应温度及时间等参数。
催化剂表征：研究团队采用多种技术对合成产物进行系统表征，包括傅里叶变换红外光谱（FT-IR）、透射电子显微镜（TEM）、X射线衍射（XRD）、能量色散X射线光谱（EDX）、振动样品磁强计（VSM）以及酸碱滴定。这些表征手段相互印证，确认了MnFe₂O₄纳米粒子和-SO₃H基团成功引入GO骨架。原文摘要未详述各表征仪器的具体测试条件及样品制备参数。
催化性能评估：以HMF醚化生成EMF为模型反应，考察催化剂活性。系统优化了反应温度、催化剂用量和反应时间三个关键因素。原文摘要未详述溶剂种类、HMF初始浓度、底物与催化剂比例等具体反应条件。
底物拓展实验：在优化条件下，进一步考察催化剂对生物质衍生糖类（果糖、葡萄糖、蔗糖）直接转化为EMF的催化效率。原文摘要未详述各类糖的具体转化率及反应条件差异。
循环稳定性测试：利用催化剂的磁响应特性，通过外加磁场从反应混合物中分离催化剂，进行重复使用实验，连续测试四个循环周期。
研究结果

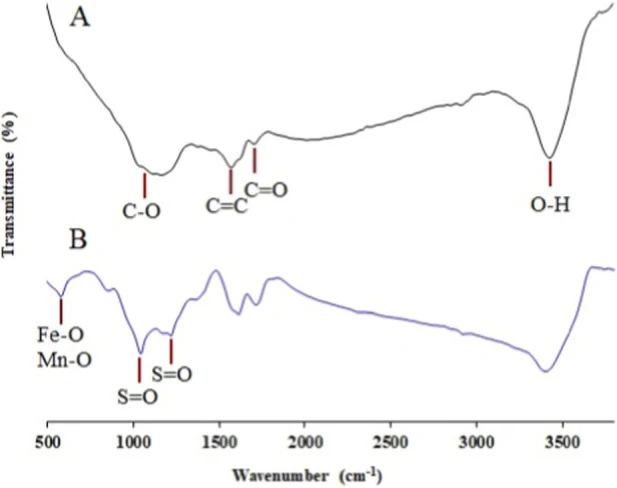

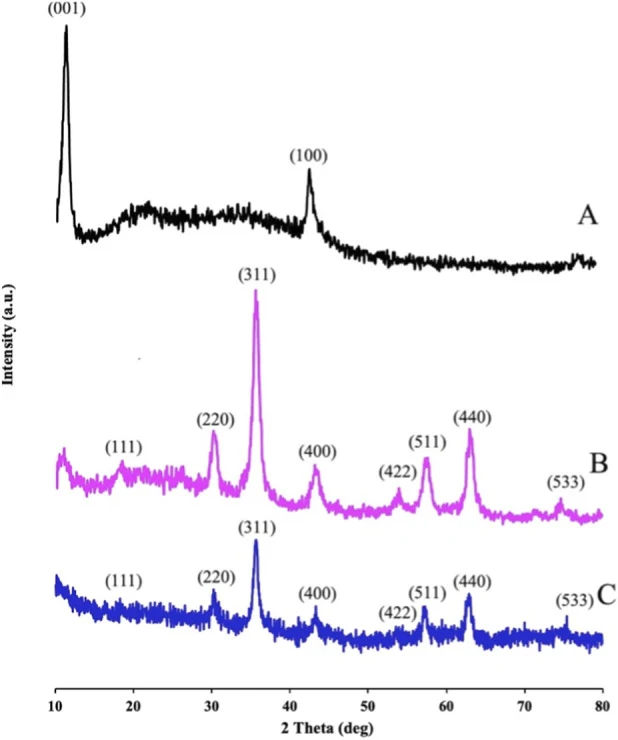

催化剂结构与性质：多种表征手段共同证实了SO₃H-GO/MnFe₂O₄的成功合成。FT-IR光谱显示GO表面存在丰富的含氧官能团，磺酸化后出现-SO₃H特征吸收峰。XRD图谱确认了MnFe₂O₄尖晶石结构的形成，且负载过程未破坏GO的层状结构。TEM图像显示MnFe₂O₄纳米粒子均匀分布在GO片层表面，粒径分布较为均一。EDX分析证实C、O、Mn、Fe、S等元素共存，酸碱滴定定量测定了磺酸基团的负载量。VSM测试表明该复合材料具有良好的磁响应性能，能够在磁场作用下快速从液相中分离。原文摘要未提供各表征的具体数值数据（如饱和磁化强度、磺酸基团密度等）。
HMF醚化性能：
催化剂在HMF醚化反应中表现出优异的催化活性。通过单因素优化实验，确定最佳反应条件为：反应温度120 °C，催化剂用量30 mg，反应时间6 h。在此条件下，EMF产率达到93.2%，选择性高达96%。这一数据表明，磺酸基团与MnFe₂O₄纳米粒子的协同效应有效促进了HMF的醚化转化，同时抑制了副反应的发生。
磁分离与循环使用：
得益于MnFe₂O₄组分的引入，催化剂展现出便捷的磁分离特性。反应结束后，仅需外加磁铁即可将催化剂从反应体系中快速分离，无需繁琐的离心或过滤操作。循环使用实验表明，催化剂在连续四次反应后仍保持大部分催化活性，展现出良好的稳定性和可重复使用性。原文摘要未提供每次循环后具体产率变化数值。
生物质糖直接转化：除HMF外，该催化剂还表现出对生物质衍生糖类的直接转化能力。在相同反应体系下，果糖、葡萄糖和蔗糖均能被转化为EMF，说明催化剂能够催化糖类的脱水及随后的醚化串联反应。原文摘要未提供各类糖的具体转化率、EMF产率及反应时间等定量数据。
讨论与展望
这项研究的核心价值在于"一体化"设计——将酸性催化位点与磁性分离功能集成于同一纳米材料。120 °C、6 h的反应条件算不上苛刻，但93.2%的产率与96%的选择性说明活性位点的可及性相当好。值得注意的是，催化剂对果糖、葡萄糖、蔗糖的直接转化能力，跳过了HMF的分离纯化步骤，简化了生物炼制流程。这一设计选择可能与其面向实际生物质转化的应用场景有关——真实生物质水解液成分复杂，可磁分离的固体酸催化剂在工艺放大中具有明显操作优势。
当然，原文摘要未披露的信息同样值得关注。磺酸基团的具体负载量、MnFe₂O₄纳米粒子的粒径分布、四次循环后产率的具体下降幅度等定量参数，对评估催化剂的工业应用前景至关重要。此外，氯磺酸磺化步骤的详细条件（温度、时间、溶剂）也未见报道。未来若能补充这些数据，并进一步考察催化剂在真实生物质水解液中的表现，将有助于推动该体系从实验室走向中试。就目前的结果而言，SO₃H-GO/MnFe₂O₄为生物质燃料的绿色高效转化提供了一条值得期待的路径。
参考来源
Alorfi AS, Abu-Hamdeh NH. Sulfonated graphene oxide/MnFe₂O₄ magnetic nanocomposite for effective 5-hydroxymethylfurfural etherification in biofuel production. Front Chem. 2025. PMID: 42564762.
PMID: 42564762
