来源：Front Chem | 编译：DNA Lab Space
生物质平台分子5-羟甲基糠醛（HMF）向5-乙氧基甲基糠醛（EMF）的转化，是连接可再生碳资源与液体燃料的关键一环。EMF的能量密度接近商用柴油，被视为极具潜力的汽油添加剂。然而，传统均相酸催化体系存在产物分离困难、催化剂不可回收、腐蚀设备等问题。沙特阿拉伯的研究团队在《Frontiers in Chemistry》报道了一种三步法合成的磁性固体酸催化剂SO₃H-GO/MnFe₂O₄，将HMF醚化反应的EMF产率推至93.2%，选择性达96%，且催化剂可磁分离回收、循环四次活性几乎不衰减。
这项工作的亮点不止于HMF转化。该催化剂还能直接催化果糖、葡萄糖和蔗糖等生物质糖一步转化为EMF，省去了糖→HMF→EMF两步法的中间纯化环节。从氧化石墨烯（GO）的制备、MnFe₂O₄纳米粒子的负载，到氯磺酸的磺化修饰，整个合成路线仅需三步。
研究背景
HMF分子含有一个呋喃环、一个羟甲基和一个醛基，结构上的多功能性使其成为生物质转化领域的"核心枢纽"。将HMF的羟甲基醚化，可得到EMF——一种十六烷值高、沸点适中的含氧燃料添加剂。但HMF分子中的醛基在酸性条件下容易发生副反应，生成胡敏素等不溶性腐殖质，导致产率下降。因此，催化剂需要具备合适的酸强度和孔道结构，在活化羟甲基的同时抑制副反应。
均相酸（如硫酸、盐酸）虽催化活性高，却难以从产物中分离，且腐蚀设备、产生大量废液。固体酸催化剂可解决上述问题，但传统固体酸（如沸石、离子交换树脂）存在酸位点分布不均、热稳定性差或难以回收等缺陷。近年来，将磁性纳米粒子与碳基载体复合的策略受到关注——磁性组分使催化剂可通过外加磁场快速分离，碳基载体则提供高比表面积和丰富的官能团锚定位点。
氧化石墨烯（GO）表面含有羟基、羧基和环氧基，可作为金属氧化物纳米粒子的理想载体。MnFe₂O₄是一种尖晶石型铁氧体，具有优良的磁响应性和化学稳定性。将MnFe₂O₄负载于GO表面，再通过氯磺酸引入磺酸基团（-SO₃H），可构建兼具磁响应性和Brønsted酸性的复合催化剂。该研究选择了这条技术路线，并系统考察了其在HMF醚化反应中的催化性能。
研究方法
催化剂的合成路线

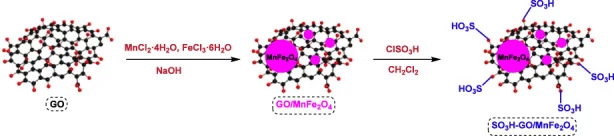

研究采用三步法制备SO₃H-GO/MnFe₂O₄复合催化剂。第一步，通过改良Hummers法从石墨粉制备氧化石墨烯。具体操作：将0.500 g石墨粉与0.375 g硝酸钠混合于40 mL浓硫酸中，冰浴条件下持续搅拌。随后缓慢加入2.250 g高锰酸钾，整个过程中体系温度需保持在10 °C以下。混合物持续搅拌5天，保证氧化反应充分进行。之后加入70 mL 5% w/w的硫酸水溶液，加热至98 °C维持1小时。反应终止时加入2 mL 30% w/w过氧化氢，继续搅拌2小时。所得GO用稀盐酸溶液和去离子水反复洗涤至中性pH，最后在60 °C真空干燥箱中干燥12小时。
第二步，通过共沉淀法将MnFe₂O₄纳米粒子沉积到GO纳米片上。将0.25 g GO分散于50 mL去离子水中，超声处理形成稳定悬浮液。另将0.63 g MnCl₂·4H₂O和0.68 g FeCl₃·6H₂O溶解于10 mL去离子水中，在剧烈搅拌下加入GO悬浮液。混合物加热至80 °C后，缓慢引入30 mL 3M NaOH溶液，促使MnFe₂O₄纳米粒子在GO表面原位形成。原文摘要未详述该步后续的洗涤和干燥参数，也未给出煅烧温度等具体条件。
第三步，磺化处理。将GO/MnFe₂O₄复合物与氯磺酸反应，引入-SO₃H基团。原文摘要仅提及"subsequent sulfonation with chlorosulfonic acid"，未详述氯磺酸的用量、反应温度和时间等参数。
催化剂表征手段
研究采用多种技术对合成催化剂进行系统表征。傅里叶变换红外光谱（FT-IR）用于确认官能团的存在，特别是-SO₃H基团的特征吸收峰。透射电子显微镜（TEM）观察催化剂的形貌和MnFe₂O₄纳米粒子在GO片层上的分布状态。X射线衍射（XRD）分析晶体结构，确认MnFe₂O₄尖晶石相的生成。能量色散X射线光谱（EDX）测定元素组成，验证S、Mn、Fe等元素的成功引入。振动样品磁强计（VSM）测量催化剂的磁滞回线，评估其磁响应强度。酸碱滴定法测定催化剂的总酸量。原文摘要未提供各项表征的具体仪器型号和测试条件，也未给出酸量的具体数值。
催化性能评价
以HMF与乙醇的醚化反应为模型反应，考察催化剂的活性。反应在密封反应器中进行，考查了反应温度、催化剂用量和反应时间三个因素。原文摘要未详述乙醇用量、HMF投料量、反应器类型（如高压釜或螺口瓶）等具体参数。产物分析采用色谱方法，原文摘要未给出色谱柱型号、检测器类型和定量方法（内标法或外标法）等细节。
催化剂循环使用测试
反应结束后，利用外加磁场将催化剂从反应混合物中分离，经洗涤、干燥后用于下一轮反应。循环实验重复四次，考察催化剂的稳定性。原文摘要未提供每次循环后催化剂的失活程度、洗涤溶剂和干燥条件等具体信息。
底物拓展实验
除HMF外，研究还考察了催化剂对果糖、葡萄糖和蔗糖三种生物质糖的直接转化性能。原文摘要仅提及"efficient in the direct conversion"，未给出各底物的具体产率、反应条件和副产物分布。
研究结果
催化剂结构与性能表征

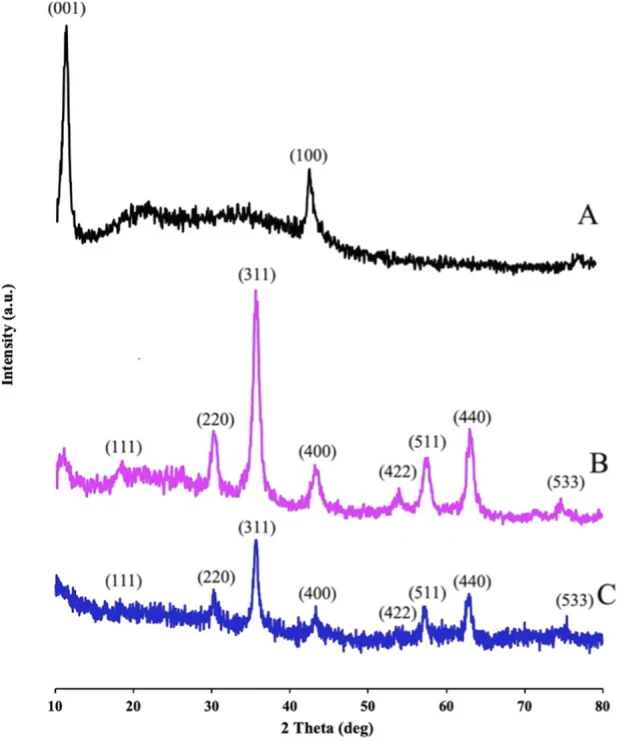

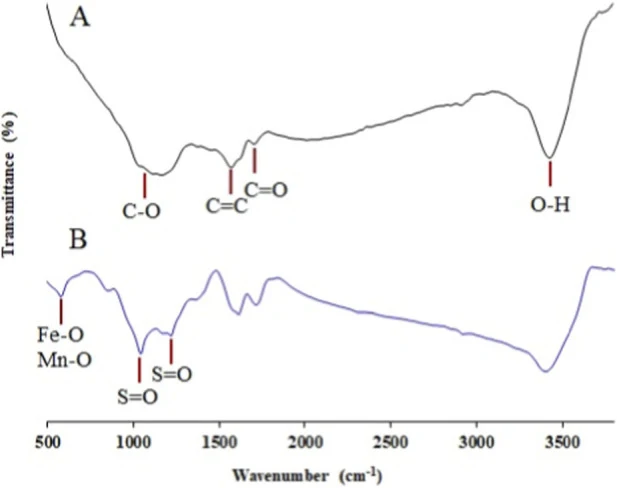

FT-IR分析确认了GO表面含氧官能团的存在，磺化后样品出现-SO₃H相关的特征吸收峰。TEM图像显示MnFe₂O₄纳米粒子均匀分布在GO片层表面，未观察到明显的团聚现象。XRD图谱中出现MnFe₂O₄尖晶石相的特征衍射峰，同时保留了GO的层状结构特征峰。EDX谱图证实了Mn、Fe、S元素的存在，说明MnFe₂O₄纳米粒子和-SO₃H基团均成功引入到GO骨架中。VSM测试表明催化剂具有良好的磁响应性，可在外加磁场作用下快速从液相中分离。酸碱滴定确认了磺酸基团成功接枝到载体表面。原文摘要未提供上述表征的具体数值数据（如饱和磁化强度、酸量mmol/g、晶粒尺寸等）。
HMF醚化反应条件优化
研究系统考察了反应温度、催化剂用量和反应时间对EMF产率的影响。最优条件为：反应温度120 °C，催化剂用量30 mg，反应时间6小时。在此条件下，EMF产率达到93.2%，选择性为96%。原文摘要未提供单因素优化过程的详细数据——各因素考察的梯度范围、其他条件固定值时产率如何变化等信息均未给出。
催化剂可回收性与稳定性
利用磁分离技术，催化剂可方便地从反应混合物中回收。循环使用四次后，催化剂仍保持大部分催化活性。原文摘要仅表述为"retaining most of its activity over four consecutive cycles"，未提供每次循环后具体的EMF产率数值或下降百分比。磁分离的效率和回收率也未给出定量数据。
生物质糖直接转化
催化剂在生物质衍生糖（果糖、葡萄糖和蔗糖）的直接转化中同样表现出催化效率。这意味着无需预先将糖转化为HMF，可一步反应得到EMF。原文摘要未提供各糖底物的具体转化率、EMF产率或反应条件，也未说明三种糖之间是否存在活性差异。
讨论与展望
该研究的核心贡献在于展示了"磁性载体+磺酸功能化"这一催化剂设计策略的可行性。选择MnFe₂O₄而非更常见的Fe₃O₄，可能与其更高的化学稳定性有关——Fe₃O₄在酸性条件下易发生铁离子溶出，而MnFe₂O₄的尖晶石结构更耐受酸性环境。HMF醚化反应体系本身呈弱酸性，催化剂的稳定性直接决定其使用寿命。
93.2%的EMF产率和96%的选择性在同类固体酸催化体系中处于较高水平。但需要指出的是，最优条件需要120 °C和6小时的反应时间，能耗和时耗仍有优化空间。循环四次活性保持良好，但更长时间的稳定性测试（如十次以上循环）尚未见报道。此外，直接转化果糖、葡萄糖和蔗糖的产率数据未在摘要中公开，这些数据对评估该催化剂的实际应用潜力至关重要。
未来值得关注的方向包括：催化剂在真实生物质水解液中的耐受性、磺酸基团与MnFe₂O₄纳米粒子之间的协同机制、以及如何通过调控GO的氧化程度和磺化条件进一步优化酸位点密度。原文摘要未涉及这些内容，谨作为研究展望提出。
参考来源
Alorfi AS, Abu-Hamdeh NH. Sulfonated graphene oxide/MnFe₂O₄ magnetic nanocomposite for effective 5-hydroxymethylfurfural etherification in biofuel production. Front Chem. 2025. PMID: 42564762.
PMID: 42564762
