做细菌发酵最怕什么？不是菌不长，是溶氧（DO）反馈自己“抽风”。补料阀一开一关，像得了帕金森，培养基越加越猛，菌体代谢全乱套。你盯着屏幕上的DO曲线，血压跟着一起飙。别急。这篇文章只讲一件事：溶氧反馈失控导致补料阀振荡时，你怎么一步步找到真凶并修好它。范围覆盖：低级误操作、硬件接线、PID参数、电极状态、补料策略和几个极端疑难案例。全程有具体数值和操作动作，照着做就行。
第一步：快速排查低级错误
新手遇到DO波动，第一反应是调PID。先停手。看看下面几个基础问题，至少一半的“失控”其实栽在这。
1. 补料管路是不是没插紧？ 蠕动泵一转，管路脱落或漏气，补料根本没进罐，DO持续上升，反馈误判“菌体快饿死”，疯狂开阀。解决：检查所有接头，用扎带固定，泵前泵后管路无折痕。
2. 补料瓶是不是空了或插管到底了？ 空瓶吸空气，泵送的是气泡，DO读数假性升高，反馈继续补。解决：称重或看液位，保证补料液面高于吸管底端至少2cm。
3. 消泡剂加多了？ 加消泡剂过量会改变氧传质，DO探头周围局部富氧，读数失真。解决：控制消泡剂单次加入量，比如0.1mL/L，别用瓶直接倒。
4. DO电极膜头是不是被菌体糊住了？ 发酵后期菌浓高，电极表面污染，响应变慢，反馈滞后引发振荡。解决：拆下电极，用生理盐水冲洗膜表面，重新标定零点和满度。
以上四项全部排除后，问题还在？进入第二步。
第二步：分维度系统排查
模块1：硬件与信号链路（先别碰参数）
现象：DO数值无规律跳动，补料阀开度跟着乱摆，但实际补料速度看不出明显变化。
原理：DO信号从电极到变送器再到PLC，中间任何一处接触不良、屏蔽层破损或接地环路，都会叠加噪声。噪声被PID控制器放大，直接驱动阀门开关。
解决步骤：
1. 将控制器切至手动模式，固定补料阀开度30%，观察DO曲线是否恢复平滑。若仍剧烈波动，说明干扰在信号采集端，与PID无关。
2. 检查DO电极接头：拔下来重新插紧，确认密封圈无老化。用万用表测电极输出电流（4-20mA），稳定值应无±0.2mA以上的跳动。
3. 确认信号线屏蔽层单端接地。默认接在变送器外壳地，别让屏蔽层悬空或者两端都接地。
4. 观察补料阀本身：手动给50%开度指令，听阀芯有没有异响，看阀门反馈开度是否跟上。如果阀门卡涩或反馈电位器打滑，换阀或清洗。
验证方法：上述处理后，切回自动模式，给定阶跃DO设定值（比如从40%改为50%），观察补料阀能否在2分钟内稳定到新开度，不再来回振荡。
模块2：PID参数整定（最常见原因）
现象：DO在设定值附近做等幅振荡，周期与补料滞后时间相近。比如设定DO=30%，实际20%-40%之间正弦波动，补料阀开度0%-100%反复切换。
原理：你的PID参数大概率是从别的罐抄来的。细菌发酵中，补料对DO的影响包含死区时间（管路长度+泵响应+菌体消耗），纯比例控制增益过大，就会自激振荡。积分时间太短则引入额外相位滞后，微分作用对高频噪声敏感，反而放大扰动。
解决步骤：
1. 先做开环阶跃响应。手动模式下，把补料阀从20%直接提到40%，记录DO开始下降的滞后时间τ和下降速率。等待DO下降5%左右，立即把阀关回20%。这样测出过程特性。
2. 按照τ和过程增益估算起始PID值。常用经验：比例增益Kp设为开环增益的倒数再乘以0.5，积分时间Ti取3-5倍τ，微分时间Td取0.2-0.5倍τ。例如τ=30秒，Ti可先设150秒。
3. 在此基础上细调。若振荡依旧，优先减小Kp（每次下调30%），直到振荡消失。若DO偏离设定值且回不到，再逐步减小Ti（每次缩短20%）。
4. 设定PID输出限幅。补料阀开度上限设为70%，下限设为5%。这能防止PID积分饱和导致的深度过冲。上限越高，越容易振荡；但低于60%可能无法满足菌体需求。你可以拿70%起步，观察最高DO是否还低于设定值。
验证方法：使系统运行3个振荡周期。若振幅逐渐衰减并最终收敛，说明整定方向正确。若振幅不变，继续调低Kp。
模块3：DO电极响应滞后
现象：DO实测值与离线取样测定的真实值偏差越来越大。发酵中后期，即使停止补料，DO也会慢慢漂移，反馈控制始终在“追一个不存在的目标”。
原理：电极膜老化或内部电解液消耗，导致响应时间从原来的10秒增加到60秒以上。控制器的PID看到的是旧数据，补料动作总是慢了半拍。
解决步骤：
1. 观察标定记录。如果电极使用超过40次消毒循环或超过3个月，直接换膜换电解液。
2. 做阶跃测试：把电极从发酵体系取出放入饱和亚硫酸钠溶液（零氧水），记录读数从90%降到10%所需时间，应小于30秒。若超过60秒，更换膜头。
3. 检查电极极化电压是否正常。接上变送器后，在空气中读数应在90%-110%之间（按当地大气压校正），若偏低或跳变，检查内部接线。
验证方法：替换新膜后，重新两点标定（零点和饱和点），再运行自动补料，观察DO响应是否跟手。
模块4：发酵工艺逻辑冲突（补料与通气/转速耦合）
现象：DO振荡周期与转速或空气流量变化同步。当补料阀打开后，DO先上升——这跟正常逻辑相反——然后才下降，控制器误以为补料有效，进一步加大开度。
原理：你用的补料底物（比如葡萄糖）会改变菌体呼吸。但补料液中可能含有大量溶解氧（如常温储存的培养基）。更关键的是，补料动作同时触发了其他联锁，比如消泡阀或pH泵介入，改变了搅拌转速或通气量，这些因素对DO的影响远大于耗氧反馈。系统变成了多变量耦合，单一PID当然干不赢。
解决步骤：
1. 解除补料与转速、pH联动。检查PLC逻辑中是否有“补料开启同时升转速”的程序，有则屏蔽或改为独立手动控制。
2. 在补料泵启动瞬间，记录搅拌转速、空气流量、罐压的波动。任何超过5%的波动都会干扰DO控制。比如补料导致温度下降，温控加热关闭，冷却水阀开大，影响氧溶解度。
3. 确认培养基碳氮比。如果补料浓度过高（比如50%葡萄糖），局部底物过量会造成“Crabtree效应”，产生有机酸，菌体呼吸受抑，DO不降反升。尝试降低补料浓度到30%，或改用甘油。
验证方法：固定转速、通气量、罐压，只让补料阀受控。若DO振荡减弱，说明之前是交叉耦合所致。保持其他参数恒定，再重新整定补料PID。

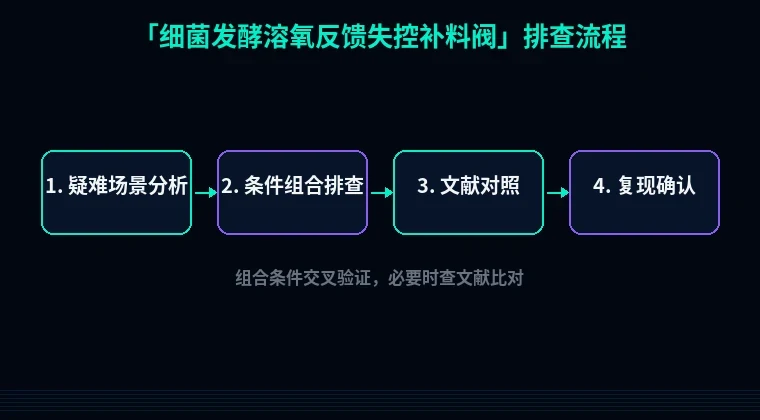

第三步：进阶疑难问题
1. 溶氧电极位置导致的“虚假振荡”
电极若安装在靠近补料入口处，补料液流直接冲刷电极膜，会形成局部富氧微环境。你看到DO在1-2分钟内起伏，实际罐体主体溶氧是稳定的。判断方法：用手持溶氧电极或离线取样对比。解决：移动电极位置到罐体侧面，远离进料口至少20cm。如果无法移动，就在补料入口加一个挡板或导流管。
2. 高速发酵时的“呼吸漂移”陷阱
高密度发酵后期，菌体比耗氧速率随时间指数式上升。如果PID设定值固定为30%，控制器必须持续增加补料来压DO，但代谢产物醋酸积累，菌体呼吸受损，DO突然上冲，反馈又疯狂补糖。你会看到“呼吸崩溃”和“补料过量”交替。解决：不要死守固定DO设定值。改用分阶段DO控制：前期30%，中期25%，后期20%，每个阶段采用斜率变更或与OD值关联。补料上限进一步限制为50%，并增大通气量到1.5vvm，而不是一味依赖补料开关。
3. 多补料泵共用变频器导致的“串扰”
两台补料泵由同一个变频器驱动，或者补料泵在低速区间振动不稳，反馈信号出现周期性纹波，频率与泵的滚轮转速一致。现象是DO曲线有规律的锯齿波。解决：提高蠕动泵转速同时减小泵管管径（比如从3.2mm管换成1.6mm管），使泵运行在更高转速区间，流量分辨率反而更细。同时检查变频器载波频率设置，默认4kHz，调成8kHz可降低输出纹波。
避坑总结+实操建议
三条核心结论，记着：
1. 先查硬件和手动模式，再调PID。参数错误只是表象，干扰和滞后才是根源。
2. PID参数必须针对你的罐、你的菌、你的补料量现测现整，别用软件里的“自动整定”忽悠自己。
3. 补料阀振荡百分之八十是死区和时间滞后没处理好，适当加大PID控制器的采样时间（比如从1秒改到5秒），能滤掉很多噪声。
两条日常好习惯：
- 每次发酵前用标准气标定DO电极，记录零点漂移，标定间隔不超过24小时。
- 把补料泵的每转流量写进操作记录本。管径磨损，流量会变，反馈控制的所有参数都建立在准确的执行机构上。
