甲烷浓度突然掉到30%以下，或者直接飙到90%——你盯着屏幕上跳动的数字，怀疑是发酵罐出了问题，还是仪表在骗你？厌氧发酵尾气的在线监测，困扰大多数人的不是发酵工艺本身，而是这台甲烷分析仪的数据根本没法信。管路堵塞、积水、传感器漂移、气路漏气，都会让你白折腾一整天。本文不聊理论，直接带你从头到尾把气路、传感器、数据采集三个环节捋一遍，按这套排查顺序30分钟内找到问题所在。
第一步：先别动传感器，检查这些低级错误
很多“异常数据”根本和仪表无关，问题出在采样系统本身。
1. 采样管插错位置了。 有的发酵罐尾气出口不止一个，你接的可能是排空口而不是取样口，测的是稀释后的空气。直接顺着管路走一遍，确认取样点位置，別只盯着显示屏。
2. 冷凝水把管路堵死或堵塞了。 厌氧发酵尾气湿度接近饱和，从罐体到分析仪这段管路只要有一段没有坡度或者没有冷凝装置，积水就会把气路堵住。用手摸一下管路，发凉的那一段大概率有冷凝水。关掉采样泵，拆开管路吹一口气，通畅就算排除。
3. 过滤器早已饱和，颜色发黑。 尾气中硫化氢和颗粒物对过滤器寿命影响很大。透明壳体的过滤器可直接看颜色，已经变黑的直接换掉；不锈钢壳体的卸下来倒置轻磕，有颗粒物掉出来说明拦截有效但需要更换滤芯。
4. 标气过期或标定后没恢复测量模式。 标气钢瓶上标着有效期，超出半年以上的标气浓度早就变了。另外，标定流程结束后有没有切回在线测量模式？不少人标定完忘了切换，盯着标定值看了一整天。
做完以上四项，至少能解决一半的“数据异常”。

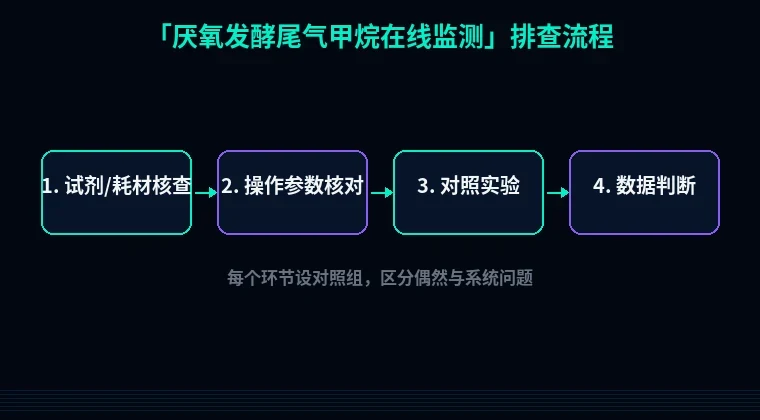

第二步：按流程分模块系统排查，逐个击破
你做的排查越多，越会明白一个道理：甲烷数据不准，不是单一原因，而是整个采样链条中某个环节出了问题。下面按采样、预处理、传感器、数据采集四个模块依次展开。
1. 采样环节——你测得真的是罐内气体吗？
现象1：甲烷浓度读数整体偏低，但发酵工艺没有明显异常。
先别怀疑传感器。由于厌氧发酵罐内存在正压，尾气从罐顶排出后自然流向管路。管路漏气是第一个要排除的嫌疑，一根看似完好的硅胶管，在反复折叠、高温老化后难免出现细小裂纹，空气从裂纹处吸入，稀释了原浓度。怎么判断？拔掉分析仪进气口，用手堵住并接上一小段软管插入清水中，观察是否有连续气泡冒出来——如果没有气泡，说明管路气密性尚可，有漏气问题则需要更换管路或重新密封接头。
其次要确认流量是否合适。红外甲烷分析仪的标准采样流量通常为500 mL/min，流量偏大（超过1 L/min）会拉低读数，因为气体在测量气室内停留时间不足，吸收不完全。在分析仪进气端串联一个转子流量计，调到厂家推荐值——多数红外分析仪推荐200~500 mL/min。调完流量后再看数据，如果恢复，说明问题出在采样流量上。
现象2：甲烷浓度读数呈周期性波动，且波动幅度超过5%。
测量气室入口的压力波动，比如发酵罐压力突变、电磁阀频繁启停，都会导致红外吸收值剧烈变化。在进气管路中串接一个缓冲瓶（500 mL空瓶即可），能显著降低压力脉动。更讲究的做法是在取样口加装一个调速阀，手动调节到转子流量计指示稳定的位置。发酵罐本身压力正常（一般控制在0.5~2 kPa），缓冲瓶加装完毕后波动幅度通常会降到2%以内。
2. 气体预处理环节——传感器是被“闷死”的还是“毒死”的？
现象3：读数长时间不动，或者持续走低，直到归零。
红外传感器的测量原理是吸收特定波长的红外光，水蒸气在这个波段有重叠吸收带，污染测量窗口导致光能衰减。发酵尾气中饱和水蒸气的体积比可达8%~10%，如果气路中没有有效的除湿装置，水汽进入传感器后会在光学镜面上凝结成液膜，阻挡光路。你看到数据慢慢下降、最后归零，大概率就是这个原因。
怎么解决？在传感器前端安装一个电子冷凝器除湿（比如2~5°C露点），冷凝水通过自动排液泵排出。如果实验室条件有限，至少装一个带变色硅胶的干燥管，每4小时检查一次颜色，蓝色正常，变红就要更换或烘烤。
但光除湿还不够。厌氧发酵尾气中最具威胁的是硫化氢和硫醇类物质，这些硫化物气体在传感器内部高温环境（通常45~55°C）下会吸附在光学窗口和光源表面，造成永久损伤。如果你长期不更换预处理装置中的脱硫剂，传感器寿命会急剧缩短。判断标准：打开预处理模块检查，脱硫管内填料已经变黑或者有强烈臭鸡蛋味，说明失效了。更换填料后，先用标准气重新校验一遍传感器。
现象4：读数跳变，瞬时值忽高忽低。
气路压力不稳、采样泵老化导致流量波动，或者预处理箱中的蠕动泵排液间隔不合理。实测案例：某中试车间排液泵每2分钟排水一次，每次排水瞬间将管路内吸入空气，甲烷读数直接跳到80%以上。这明显是采样干扰，解决方法是增加一个气液分离罐，确保排液口和采样口不在同一高度，或者延长排液间隔至5分钟以上，并加大储液罐容量。
3. 传感器本体——校准、老化还是量程问题？
现象5：在线数据与手动气相色谱仪测量结果相差超过5%。
在线红外数据与离线GC数据本来就存在系统性误差——GC测定的是干基浓度，红外测定的是湿基浓度，水汽体积比需要扣除。如果两者差异在5%以内属于正常范围，超过则先校准传感器，校准时严格使用两瓶标气：低浓度（比如5% CH₄/N₂）和高浓度（80% CH₄/N₂），零点和跨度两次校准，每步至少通气稳定3分钟再读数。校准完仍然偏差大，再考虑传感器老化。红外传感器理想寿命约2~3年，超过这个期限光路衰减严重，校准已无法补偿。
现象6：读数总在同一个值附近不动，比如正好就是20.0%。
传感器量程上限卡住或者收到干扰信号，例如传感器出厂量程为0~100%，设置时误改为0~20%，导致20%以上浓度全部显示满量程。直接在仪表菜单中检查量程设置，确认传感器量程和现场匹配一致。
4. 数据采集——最后的隐形坑
现象7：上位机显示的数据和传感器本体显示屏数值不一致。
通讯线路故障或4-20mA信号被干扰。用万用表直接在传感器信号输出端测量电流值，对照传感器的电流-浓度换算式，判断哪一端出了问题。通讯地址冲突、波特率不匹配都会导致数据不刷新，调整后重启采集软件。
你按上述七个现象排查完，90%以上的问题都能解决。

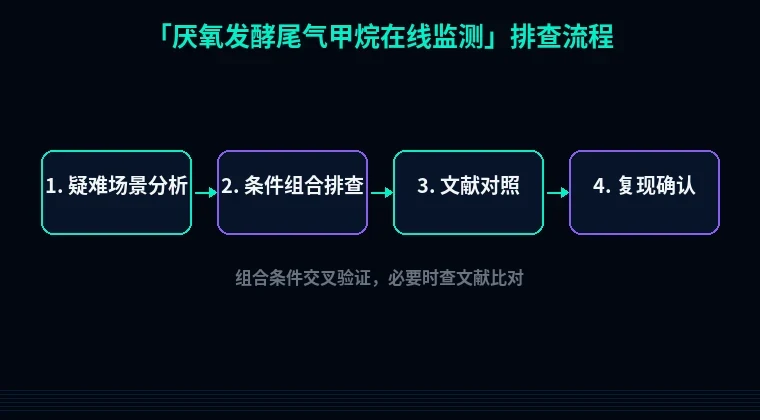

第三步：进阶疑难问题——被忽略的“元凶”
疑难1：发酵罐内负压导致空气中氮气反向渗入。
某些发酵工艺进料阶段会产生瞬时负压，空气被吸入罐体后氮气不参与反应直接进入尾气，导致甲烷浓度被稀释。检查罐体呼吸阀是否堵塞，确认呼吸阀开启压力在设定范围（通常-0.5~-1.0 kPa），同时检查发酵罐入料泵运行时罐顶压力是否出现负值。解决方案：在尾气取样口加装一个单向阀，防止回流。
疑难2：高浓度CO₂对红外传感器的交叉干扰。
厌氧发酵尾气CO₂体积比通常在30%~50%，CO₂气体在红外波段存在吸收峰重叠，即使传感器内置了补偿算法，在极端工况下也可能存在±2%~3%的偏差。交叉验证方法：将传感器调至“补偿关闭”模式，对比开启补偿前后的读数差异，如果差异超过3%，说明补偿算法失效，需要返厂重新标定。日常使用中保持预处理系统CO₂吸收剂（碱石灰）有效即可预防此故障。
疑难3：传感器环境温度漂移——冬天数据集体偏低。
红外传感器对环境温度敏感，多数厂家标定温度在25±2°C。冬季车间温度低于10°C时，光源输出功率下降，读数可能偏低2%~5%。如果你发现冬天数据整体偏低、夏天恢复正常，直接给传感器加装一个恒温加热套，将传感器环境温度稳定在25~30°C，问题立刻解除。
避坑总结：三条核心结论，两条日常习惯
核心结论：
1. 气路问题占70%以上故障率。先查管路、流量、冷凝水，别急着拆传感器。
2. 传感器校准用标准气瓶，校准后需通气5分钟以上再记录数据，不要只通30秒就判定合格。
3. 数据偏差的判定必须区分湿基和干基。红外测的是湿基浓度，如果工艺要求干基数据，扣除水蒸气校正系数（常温常压下约0.8%~2%），别在这上面斤斤计较好几天。
日常好习惯：
1. 每周记录一次预处理系统的关键参数——冷凝温度、露点显示、排液泵工作状态，前后对比就能提前发现问题。
2. 每次发酵实验启动前，用一瓶已知浓度（比如50% CH₄/N₂）的通入管路快速验证在线数据是否在±2%范围内偏差以内。花不了两分钟，但能帮你省下排查半天的时间。
---
