做共聚焦成像，最恼火的不是拍不到信号，而是信号眼睁睁看着往下掉。上一张图还亮着，下一张就暗了一半；同一个视野多扫几次，结构还在，荧光没了。你用更高的激光功率去补，结果漂白更快，图像噪点更密。这几乎是每个做细胞成像的人都踩过的坑。本文直接拆解荧光漂白的真实原因，从最基础的操作失误到光物理层面的难点，按排查顺序一次讲清楚。
---
第一步：快速排查低级错误
先别急着怀疑显微镜出了问题。大多数漂白事故，根源在样品制备和参数设置上，而且都是些回头就能改的小事。
1. 封片剂忘了加抗淬灭剂。 很多商品化封片剂本身含抗淬灭成分（如DABCO、n-propyl gallate），但如果你用的是自配甘油/PBS体系，或者把旧的封片剂放太久失效了，荧光衰减会比正常快好几倍。解决：重新配制含抗淬灭剂的封片剂，4°C避光保存，两周内用完。
2. 固定后冲洗不彻底。 4%多聚甲醛固定细胞后，残留的醛基会与荧光蛋白发生交联反应，导致背景升高且信号不稳定。解决：PBS洗3次，每次5分钟，最后再用含50mM甘氨酸的PBS洗一次，中和残留醛基。
3. 观察用的培养皿/玻片不干净。 哪怕只有一层薄薄的油脂或指纹，激光散射后你会下意识加大激光功率，漂白从此开始。解决：用70%乙醇擦拭玻片底部，再用无尘布擦干；观察前用金相显微镜低倍镜下检查一下可见污渍。
4. 样品放室温太久。 GFP和mCherry在37°C或室温下长时间暴露，折叠状态变差，量子产率下降。解决：样本在成像前一直放冰上或4°C，一个样本的拍摄时间控制在20分钟内。
如果你这几点都排除了，漂白还是发生，那就要从实验流程的五个模块逐个查。
---

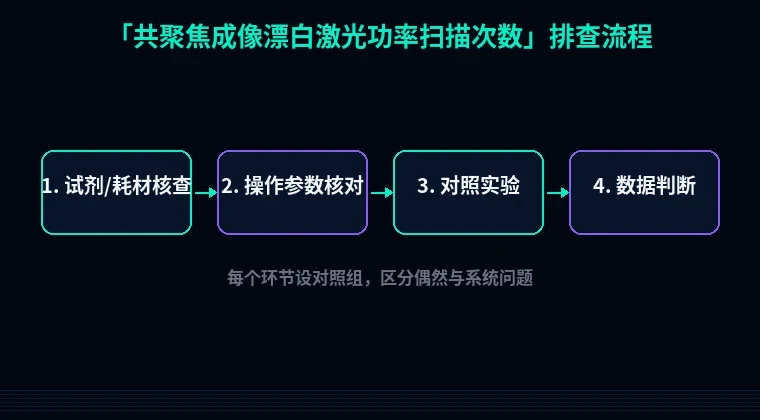

第二步：分维度系统排查
共聚焦漂白的本质很简单：荧光分子吸收光子后从激发态回到基态的过程中，有一部分能量以自由基或三重态的形式耗散掉了，导致分子不可逆地失去发光能力。凡是让单位面积荧光分子接收光子数增多的条件，都会加剧这个结局。以下按流程顺序排查。
模块1：激光功率设置——第一嫌疑
现象描述：图像第一帧很亮，第五帧明显变暗，之后趋于一个低值。恢复到同样亮度需要大幅提高增益，但随之噪点增加。
原理说明：荧光漂白速率与激发光强度的平方近似成正比。这不是线性关系，所以功率从10%提到20%，漂白速度可能变成原来的3~4倍。共聚焦的激光经过扫描振镜汇聚在样品上，像素驻留时间（pixel dwell time）决定了该点的曝光剂量。你用10%功率、像素驻留2μs扫一幅512×512的图像，每个荧光分子被激发上百次，光子累积数非常高。
解决步骤：
1. 别一上来就追求高功率。先用低功率（0.5%~2%的激光输出）快速扫一帧，观察信噪比。如果能看到清晰的细胞边界和结构轮廓，功率就够了。
2. 如果信号确实弱，先调检测器，不调激光。把光电倍增管（PMT）或混合探测器（HyD）的增益调高，或者增大针孔至1.2~1.5 Airy单位。牺牲一点轴向分辨率，换回更低的漂白速率，这笔账划算。
3. 确定一个基本规则：同一个样品上，先找出"能拍到目标结构的最低功率"，再在此基础上增加0.5倍作为正式拍摄功率。比如HeLa细胞的微管用GFP标记，在63×油镜下、扫描速率400Hz、针孔1Airy时，488nm激光功率设在0.8%~1.5%之间通常足够。
验证方法：在样品上选一个与目标无关的区域，用你确定的参数连续扫描10帧，统计平均荧光强度。如果第10帧的强度低于第1帧的80%，就说明功率还是太高，继续往下调，或改用更高灵敏度的检测器。
模块2：扫描次数与帧累积策略——最容易被误解的参数
现象描述：有人用"累积平均"功能提高信噪比，拍一张图扫了16次，结果图像质量没提升多少，样品先漂白完了。
原理说明：帧累积（frame accumulation）和帧平均（frame averaging）都会让同一区域的荧光分子被反复激发。累积模式是对同一位置进行多次信号采集后相加，光子剂量是单帧的N倍；平均模式虽然也扫多次，但每个像素只取统计均值，信噪比提升以平方根速率，而漂白是线性的。也就是说，扫4次求平均，光子剂量是4倍，信噪比只提升2倍——这是一笔注定亏损的买卖。
解决步骤：
1. 优先用线平均（line averaging），而不是帧累积。在软件里把平均方式设为"Line"或"Kalman"，平均次数设2~3即可，超过4次意义不大。
2. 如果信号太弱非得用帧累积，那要果断降低单帧激光功率，让单帧漂白率控制在10%以下。两个参数相乘的结果决定了总光子剂量——你心里要有这笔账。
3. 对活细胞成像，考虑降低空间分辨率换取时间分辨率。用512×512而不是1024×1024，扫描速度从200Hz提到800Hz，帧间隔缩短，荧光暴露总量几乎减半。
验证方法：同一视野，分别用"1帧、线平均2次、线平均4次"各拍一组时序图（30帧，每2秒1帧），比较第30帧的荧光保留率。你会直观地看到线平均4次的信号衰减明显快于单帧。
模块3：光路与检测效率——照射没问题，收光有问题
现象描述：信号弱，你把激光功率调到5%以上，结果样品漂白速度比预期快得多，且图像颗粒感强。换一个物镜或调整针孔后，同样功率下信号大幅增强。
原理说明：如果在检测端损失了光子，你会不自觉提高激发功率来补偿。典型的损失点有三个：
- 物镜数值孔径（NA）：NA是决定收集立体角的核心参数。你用0.75NA的干镜做共聚焦，信号强度大约是1.4NA油镜的1/3。在相同的拍照亮度需求下，你必须用更高的激光功率，漂白当然更快。
- 针孔大小：针孔大于1.5 Airy单位时，收集的光变多但焦外杂散光也进来了，图像对比度下降；针孔小于0.5 Airy时，信号锐减，很多人习惯性地去加大激光功率。
- 滤镜和二向色镜：长通的发射滤镜带宽越窄，串色越少但信号损失越大。比如GFP的发射滤镜如果用525/50nm，比515/30nm带宽更宽、收光更多，能降低激光功率需求。
解决步骤：
1. 把物镜换成高NA的油镜（63×/1.4 NA或100×/1.4 NA），同时在物镜与样品之间加匹配的沉浸油。油没涂好、有气泡，信号损失可达50%，你却毫无知觉。
2. 针孔调到1.0 Airy单位左右。别为了追求超薄光切片硬把针孔收到0.3 Airy——共聚焦的针孔本来就是用来平衡信号和分辨率的，不是越小越好。
3. 检查滤镜配置。用荧光团光谱数据库或厂家提供的滤光片推荐表，确认发射滤镜覆盖了荧光团的主要发射峰。很多旧的TRITC滤镜组信号损失很大，换一个优化的滤块效果立竿见影。
4. 检查硬件边缘问题：光纤接口脏了、扫描头里的反光镜镀膜老化、检测器灰尘堆积——这些都会降低检测效率。用荧光微球标准样品测试仪器性能，如果信号低于指标的80%，联系工程师做光路保养。
验证方法：在软件里读取同一位置的检测器电压值（V）。相同荧光样品、相同增益下，如果电压明显高于历史记录（比如以前需要500V，现在要720V），说明收光光路有损耗，先解决问题，再拍实验样品。
模块4：样品本身的光耐受性——荧光团选错了
现象描述：换一种荧光标记后，同样拍摄条件下漂白速度差异很大。比如用Alexa Fluor 488拍得好好的，换成FITC就快速漂白；用mCherry还好，换成Cy5瞬间衰减。
原理说明：不同荧光团的抗漂白能力（光稳定性）差异极大。FITC的光稳定性远差于Alexa Fluor 488；Cy5在共聚焦激光下容易产生氧自由基反噬，而mCherry和mScarlet在红光区的光稳定性通常优于橙色荧光蛋白。量子产率高且激发态寿命短的荧光团，漂白速率低。
解决步骤：
1. 优先选择光稳定性好的染料：绿色通道选Alexa Fluor 488或ATTO 488而不是FITC；红色通道选Alexa Fluor 568、mCherry或mScarlet；远红选Cy5时配合抗淬灭封片剂使用。
2. 对活细胞成像，考虑用荧光蛋白的耐光突变体——如mEGFP（比EGFP更耐光）或StayGold（耐光性极佳但成熟慢）。转换成本不高，拍到后期数据你就知道值在哪里。
3. 如果样品是组织切片，可以加氧清除系统：如GLOX（葡萄糖氧化酶/过氧化氢酶）缓冲液配合Trolox（200μM），能把漂白速率降低5~10倍。这对超分辨或者长时间时移拍摄尤其有效，但对活细胞不适用（改变氧代谢）。
验证方法：在相同条件下分别对两个不同荧光团标记的样品做荧光衰减曲线测定——连续激发60秒，记录强度下降至50%的时间点。时间越长说明光稳定性越好，以此为依据选择适合你的染料。
模块5：环境因素——氧气和温度在捣乱
现象描述：有抗淬灭剂的封片样品漂白正常，活细胞成像却明显偏快。还有，同一个样品在冬天和夏天拍，漂白速度不一样。
原理说明：三重态氧机制是漂白的主通道：激发态的荧光分子与氧气分子发生能量转移，产生单线态氧，反过来攻击荧光分子本身，使其共轭结构断裂。氧气浓度越高，漂白越快。活细胞培养环境中氧气是必需的，这点没法避免；温度升高则增加了分子碰撞频率和自由基反应速率。
解决步骤：
1. 固定样品中加抗淬灭剂是基本选项，但使用方法有讲究。VECTASHIELD（商品化封片剂）类的配方已经含抗淬灭成分，用量要够、要均匀。如果你在封片时涂得太薄，有些区域干涸了，淬灭保护完全失效。
2. 活细胞成像前，把培养基换成无酚红的CO₂独立培养基（如Leibovitz's L-15或加了HEPES的DMEM），既能减少背景荧光，又能维持pH稳定。Hibernate E和FluoroBrite DMEM专为成像优化。
3. 温度控制在37°C±0.5°C。加热台和物镜加热圈的设定值要校准，用红外测温枪检测样品实际温度。样品温度超过40°C时，漂白和细胞凋亡会同时加速。
验证方法：固定样品加装含抗淬灭剂的封片剂后，在相同激光条件下连续扫100帧，记录第50帧和100帧的荧光保留率。如果仍低于60%，说明抗淬灭保护失效了；检查封片剂是否过期、涂布是否均匀、样品是否在操作中干了。
---

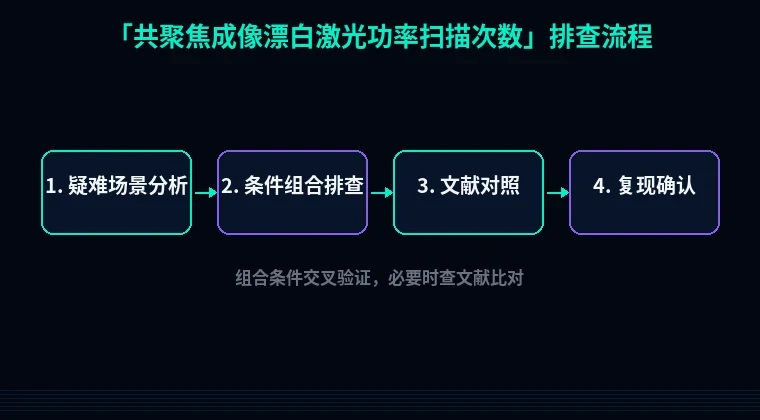

第三步：进阶疑难问题
1. 漂白后荧光又回来了——这是FRAP吗？
如果你做的不是刻意漂白恢复实验，却观察到漂白后荧光逐渐恢复，大概率是光致转变效应。mCherry和mScarlet在强激发下会发生"光致增亮"或可逆暗态转换——分子从荧光态变到暗态，随后又在弱光下恢复。这会让荧光强度变化曲线变得复杂，影响定量分析。验证方法：对漂白区域做连续弱光观测（强度仅为拍摄功率的10%），若荧光缓慢回升，就是可逆暗态。解决：降低单帧曝光量，把图像采集改成间隔式（比如每10秒拍1帧而非连续视频流），给荧光分子足够时间回到基态，减少进入暗态的分子数量。
2. 激光功率显示是1%，但还是漂白得很快——因为实际到达样品的光比你想的多
很多显微镜软件显示的激光功率百分比并非样品端实际功率。光纤耦合效率、声光可调滤光器（AOTF）校准偏差、激光器老化都会让实际功率偏离设定值。一台用了两年的488nm激光器，可能显示1%时实际输出3%。解决方法：用光功率计（如Thorlabs PM100D）在物镜出口直接测量激光功率。方法：把功率计探头放在载物台上，用低倍镜（10×）或直接在目镜接口处测量，算出实际到达样品的功率密度（mW/cm²）。以GFP样品为例，对共聚焦点扫描模式，功率密度控制在100~500 W/cm²以下为宜。
3. 用了高NA油镜和密封样品盒，还是漂白，且信号弱——折射率不匹配
油镜匹配的是盖玻片+显微镜油的折射率（约1.518），但如果你用35mm玻璃底培养皿或塑料底培养皿，盖子/底部厚度和折射率不同，光线穿过界面时发生球差。球差导致激光聚焦点变大、光密度降低，你需要更高功率才能达到相同激发效率；同时收集到的荧光信号也发虚。处理：使用#1.5盖玻片（0.17mm标准厚度）的培养皿，匹配镜油的折射率；如果用塑料底皿，宁可用低倍干镜，也别硬用油镜。
---
避坑总结
1. 激光功率是漂白的第一变量。 能用低功率就不升高，信号弱先动检测器参数，再动激光旋钮。
2. 扫描次数和平均次数是隐性杀手。 在动手设置实验之前，先盘算一下这个视野在你整个实验中会被激光照射多少次——你才会对光剂量有真正的体感。
3. 检测链路的效率决定你的功率需求。 物镜NA、针孔、滤镜、光纤状态——任何一个环节损失30%信号，你就要多付30%以上的激光功率来补偿。
日常操作养成两个习惯：
- 每次开机后用荧光微球跑一遍亮度基线测试，记录检测器电压、信噪比、漂白速率。数据异常时能第一时间发现仪器问题，而不是等正式实验结果出来才傻眼。
- 实验记录本上写清每次拍摄的激光功率（%）、扫描次数、像素驻留、针孔大小、帧间隔。漂白问题发生的时候，你翻记录本比翻说明书快得多。
---
共聚焦成像的参数优化是一个多变量联动的问题。如果你在
