来源：数字PCR微滴合并荧光识别阈值（DNA Lab Space 实验教程）| 编译：DNA Lab Space
你试过吗？辛苦做完数字PCR，微滴合并完，屏幕上那片云却分不出阴阳。阈值线怎么拉都别扭，阳性微滴和阴性微滴像连体婴。别急着怪仪器，大概率是你还没搞懂荧光识别阈值的脾气。这篇教程专治阈值设不准、微滴分群不清、边界漂移。从低级错误到疑难杂症，按顺序排查，一小时搞定。
第一步：快速排查低级错误
新手常在这几个坑里摔跤，先花两分钟自查，别上来就调阈值。
1. 忘开荧光校正通道。 开机后直接跑样本，微滴合并时不选FAM/VIC通道。解决：在QuantStudio™ 3D或QX200软件里，手动勾选对应荧光通道，重新分析原始数据。
2. 阈值线拖在了“云中央”。 双峰不明显时，有人随手把阈值拉在峰谷中间。解决：先看一维图，找到两个峰的谷底，阈值线放在谷底最低点，不是峰腰。
3. 用自动阈值不看结果。 软件自动算的阈值，常被个别极端微滴带偏。解决：切到手动模式，固定阈值，再批量应用。
4. 漏了阴性对照的“底线”。 没拿空白微滴校准基线，荧光强度归零位置偏移。解决：用NTC（无模板对照）的微滴荧光峰值，设为阴性群中心，再画阈值。

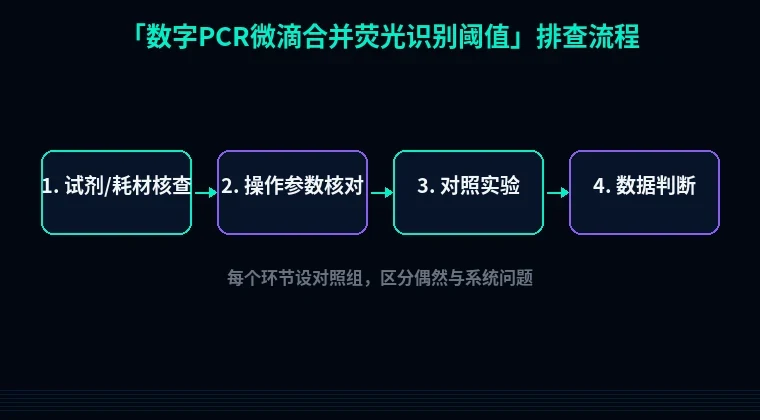

第二步：分维度系统排查
按实验流程走一遍，从微滴生成到荧光采集，每个环节都可能污染你的阈值。下面是按“现象→原理→解决→验证”的完整动作链。
1. 微滴合并前：微滴质量差，荧光信号先天不足
现象： 微滴合并后，荧光点呈现“彗星尾”或“拖把状”，阴性和阳性边界模糊。
原理： 微滴大小不均，或者微滴内DNA模板拷贝数不齐，导致荧光强度离散度高。微滴生成时，油相压力不稳，或微滴生成芯片有气泡，都会让微滴体积差超过10%。体积不同，同一个阳性微滴的荧光分子总数不同，合并后当然聚不成团。
解决步骤：
① 检查微滴生成后的油水界面。若出现小气泡，用枪头轻敲排出，或重新生成。
② 优化油相比例。比如用Bio-Rad QX200时，20 μL水相+70 μL油相，别少吸油相。
③ 热循环后，微滴读取前，避免剧烈震动。从PCR仪取出时，直接放4°C，静置10分钟再上机。
验证方法： 取同一份DNA，做2个技术重复。如果两个孔的微滴数偏差超过15%，微滴质量有问题。先解决微滴，再谈阈值。
2. 荧光采集时：曝光时间或增益不匹配
现象： 阴性微滴和阳性微滴的荧光强度差距很小，分群夹角小于30度。
原理： 数字PCR的荧光信号是累积读值。曝光时间短，弱阳性微滴的荧光还没积累够，就被当成阴性；增益太低，动态范围压缩，两边挤在一起。反过来，曝光过长，阴性背景升高，虚胖。
解决步骤：
① 打开仪器设置，查看当前曝光时间。QX200建议找默认，但如果你改了，先恢复默认（通常是30 ms）。
② 微滴合并后，看二维散点图。如果所有微滴都在左下角，把增益从1.0调到1.5，看看是否分开。
③ 若使用自主研发系统（如Stilla Naica），用默认的“微滴类型”模式，别用“高浓度”模式硬撑。
验证方法： 调完增益后，读取阳性对照（已知拷贝数）。如果阳性群荧光中位数变成之前1.5倍以上，且阴性群不变，说明参数到位。
3. 阈值设置本身：单道阈值和多道阈值搞混
现象： 二维散点图上，微滴沿对角线分布，没有两个明显团簇。
原理： 数字PCR有单荧光通道和双荧光通道（如FAM/HEX）。单通道时，阈值是一根垂直线或水平线；双通道时，需要设分界斜线或矩形区域。如果你用的是一维阈值去切二维图，当然切不出分群。
解决步骤：
① 确认你的实验是单重还是多重。单重只看FAM，就把阈值设在FAM轴上，按一维直方图峰谷切。
② 双色检测时，用软件里的“手动聚类”功能，分别圈出阴性、FAM单阳、VIC单阳、双阳四个区域。别用全局阈值。
③ 设置完，自动计算每个区域的微滴数，对应拷贝数公式：`浓度 = ln(阴性微滴数/总微滴数) × (体系体积/V)`。
验证方法： 用已知拷贝数的标准品做梯度稀释（比如10^4、10^3、10^2 copies/μL），设置阈值后，测出的浓度梯度应该呈10倍差异。如果斜率不对，阈值偏了。
4. 探针或引物非特异扩增
现象： 阴性对照（NTC）也出现明显的阳性微滴群，或者阳性群和阴性群之间出现一条“斜线”。
原理： 引物二聚体或探针非特异水解，产生低水平荧光。这是分子层面的问题，不解决，阈值怎么调都是“矮子里拔高个”。常见原因是退火温度太低，比如Tm值56°C的引物，你用52°C跑，非特异带爆发。
解决步骤：
① 程序设定：退火温度用引物Tm最低值减3°C，比如引物Tm 60°C，退火设57°C。延伸时间别超过60秒。
② 检查NTC的微滴数。如果NTC阳性微滴>0.1%，探针浓度可能过高，把探针浓度从250 nM降到150 nM。
③ 换一个GC含量更均匀的引物对，避免3'端互补。
验证方法： 跑NTC和标准品，看NTC的阳性微滴数是否低于总微滴数的0.01%。用熔解曲线看非特异峰（数字PCR结束后回收PCR产物跑熔解曲线）。
5. 数据导出时：阈值应用到所有孔了没
现象： 同一板子，A孔分群正常，B孔阈值线和A孔一样，但B孔分群整体偏移。
原理： 每孔微滴体积、荧光强度存在微小差异，跨孔共享阈值可能不合适。尤其板子边缘孔，热循环温度不均，荧光强度系统偏移。
解决步骤：
① 逐孔手动微调阈值。以每孔的峰谷为基准，移动阈值线，但移动幅度不要超过整体荧光强度范围的5%。
② 如果偏移超过10%，检查热循环模块的温度均一性。用荧光温度探针测孔间温差，>0.5°C就得校准。
③ 保持一致的阈值策略：先按“自动+手动微调”，然后锁定每孔阈值，导出数据。
验证方法： 每孔分别计算阳性微滴比例，与理论值比较。边缘孔如果偏差>20%，考虑是否用中间孔数据。

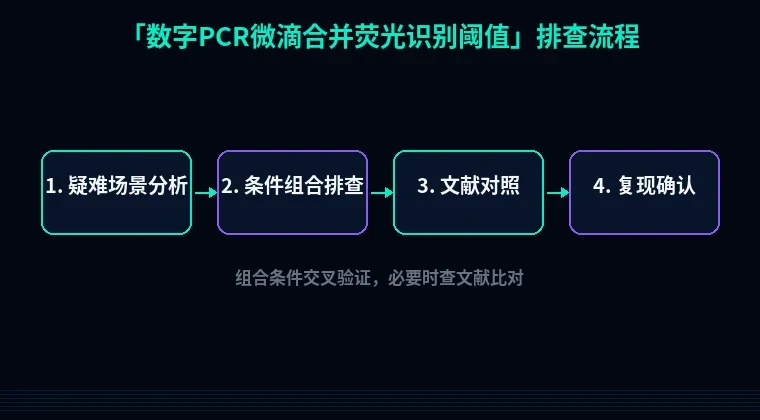

第三步：进阶疑难问题
常规排查解决不了，看这里。
情况1：微滴合并后出现“鬼影簇”——第三团微滴
现象：散点图除了阴性和强阳性，中间还有一簇中等荧光的微滴。
原因：可能是两个阳性微滴在同一微滴内？不对，数字PCR每个微滴一个模板。大概率是探针部分降解，或者PCR延伸不完全，导致荧光强度减半。另外，拷贝数极高时，一个微滴同时包入两个不同位置的靶标，也会产生中间荧光。
解决：先看这团“中间簇”占微滴总数的比例。如果<1%，忽略；如果>5%，提取微滴中的产物做凝胶电泳，看是否有非特异条带。如果每个微滴只掺入单拷贝，那只保留两个主峰，中间簇定义为“模糊区”，不计入阴/阳性。
情况2：阈值线怎么拉，阳性微滴百分比都在1%以下，但实际拷贝数很高
现象：总微滴数正常（比如15000个），但阳性微滴只占0.5%，计算浓度只有几十拷贝/μL，与qPCR结果差两个数量级。
原因：荧光通道串色。比如FAM探针的发射光谱泄漏到VIC通道，导致双阳区域被错误拒之门外。或是微滴合并后的光学背景校正失效。
解决：做单色补偿。用只含FAM的阳性样本，观察VIC通道的荧光增量。在软件里设补偿矩阵，通常将FAM到VIC的串色系数设为0.05-0.10。然后重新分析数据，你会发现双阳微滴从0.5%跳到20%。
情况3：同批三次实验，阈值位置漂移严重
现象：第一次阈值荧光强度5000，第二次7000，第三次8000，但你的实验条件没变。
原因：激光器预热不够，或者微滴读取板位置偏移。如果仪器开机后只预热5分钟就上机，前半小时的激光漂移很明显。另外，卡夹放置不正，光学检测路径偏差也会改变荧光读值。
解决：开机后先跑一个“染液板”校准荧光强度。用固定浓度（如FAM 10 nM）的溶液，读取平均荧光值，连续读取3次，RSD<2%再开始正式实验。每次放置微滴卡夹时，轻推到底，同一方向放置。
避坑总结+实操建议
1. 阈值不是拍脑袋拉的。 先看NTC确定基线，再看阳性对照确定峰位，最后用梯度稀释验证线性。
2. 微滴质量决定了你阈值的“可调范围”。 微滴不好，阈值调半天也是自欺欺人。优先检查微滴生成和PCR程序。
3. 每块板的阈值单独设置。 别贪图省事复制上一孔，跨板硬套会直接毁掉一批数据。
两个日常好习惯：
- 每次实验前，用标准荧光珠（如QX200 Calibration Kit）校验仪器，记录荧光强度基线。如果基线比上次高20%，清洁光路或校准仪器。
- 保存“阈值截图+微滴数统计”到实验记录本。你两个月后复盘时，能直接看出哪一步漂了。
说句实在话，阈值这事不算高深，但最烦人。如果连标准品都分不开群，先别动阈值，回去查引物和探针。等你练到“一眼看出阈值应该放哪”，离独立出数据就不远了。
