pH越控越偏，碱液泵一顿一顿地猛冲，你敢离开发酵罐十分钟吗？新手以为pH电极坏了，老手却知道问题多半出在“加碱策略”和“信号延迟”上。这篇教程从低级错误到PID进阶，带你完整排查碱液流加滞后的根因。
第一步：快速排查低级错误
别急着调PID，先看这三个最便宜的问题。
1. pH电极该校准了。 发酵前只用两点校准？发酵12小时后漂移0.2个pH单位太常见。用pH 4.00和6.86标准液重新标定，斜率低于95%就直接换电极。
2. 碱液管路里藏了气泡。 蠕动泵停机后，碱液管内的碳酸钠或氢氧化钠容易析出结晶，或者吸入了空气。打开泵以最大转速空打30秒，确认管路连续喷液无气泡。
3. 碱液浓度配错了。 配2 mol/L NaOH还是5 mol/L？浓度不同，同样泵速带来完全不同的pH响应。核对配制记录，别只用标签上的字。用滴定法验证实际浓度，偏差超过5%就重配。
4. 加碱口埋在菌体堆积区。 碱液直接滴到发酵液表面，局部过碱但pH探头没反应。把加碱口移到搅拌桨下方，靠近pH电极但别直接冲探头。

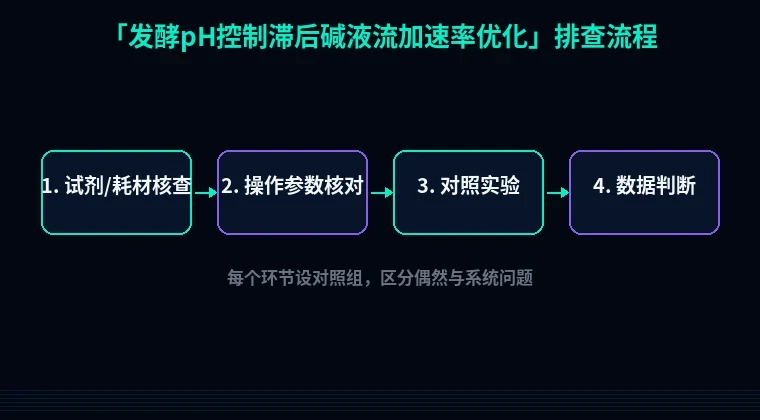

第二步：分维度系统排查
这步按“信号采集→控制算法→执行机构→混合传质”四个模块查。每个问题，给你完整的判断动作链。
模块1：pH信号采集滞后
现象描述：pH读数稳定，但实际发酵液pH在5.0到6.0之间波浪式缓慢滑行。加碱后pH过冲，然后慢慢回落，周期短则5分钟，长则20分钟。
原理说明：pH电极响应时间本身就慢，尤其在低离子强度或高细胞密度下。更糟的是一体化电极的保护套和陶瓷液接界被蛋白和菌体堵死，离子交换受阻，响应时间从秒级拖到分钟级。
解决步骤：
- 检查电极膜片是否干净，用含蛋白酶的去污液37°C浸泡15分钟，再用去离子水冲洗。
- 把电极装到发酵罐专用的侧壁循环管中，让发酵液以50-100 mL/min的流速持续冲刷探头表面。
- 别把电极和加碱口放在同一直线上，否则滴加瞬间pH读数脉冲式跳高，误导控制器。
验证方法：向发酵液中快速注入1 mL 1 mol/L HCl，观察pH读数变化。正常情况下10秒内应下降0.1个pH单位。如果20秒还没动静，电极响应就是主要瓶颈。
模块2：PID控制参数失配
现象描述：碱液泵以最大转速猛加30秒，停5秒，再猛加。pH数值像锯齿波，上冲过目标pH后回落，系统长时间无法稳定。
原理说明：发酵pH控制的一大特点是“大滞后、非线性、时变”。你的PID如果是出厂默认参数——比如比例带20%，积分时间120秒——那大概率是给水处理用的，不是给细胞培养用的。过大的比例增益让加碱速率对误差“反应过度”，过短的积分时间会让累积误差快速饱和，泵冲过头。
解决步骤：
- 把PID切换为手动模式，只留比例控制（积分和微分关掉）。
- 设比例带为pH 0.5（即20%输出对应0.1 pH误差），观察系统是否等幅振荡。如果振荡，逐步降低比例增益，直到pH在目标±0.1内保持稳定。
- 然后缓慢增加积分时间，从600秒开始，每次降200秒，观察碱液泵的“呼吸感”：加碱间隔均匀，而不是瞬间打满。
- 微分不要用。发酵pH信号噪声大，微分会放大电极抖动，让泵频繁启停。
验证方法：给系统一个扰动——比如一次性注入5 mL 2 mol/L HCl。记录pH恢复至目标±0.05所需的调节时间。好的调节应在3-5分钟内完成，且过冲不超过0.1。如果调节时间大于10分钟，继续加大积分作用或检查模块3。
模块3：执行机构死区与非线性
现象描述：控制器输出30%时泵不转，输出到35%突然猛转；或者泵速在低流量区间（0.1-0.5 mL/min）完全失准，越慢越不稳定。
原理说明：蠕动泵的启动力矩和硅胶管的弹性决定了低转速区存在死区。步进电机细分不足或驱动器最小频率限制，导致控制器给的微小流量指令无法执行。另外泵管的蠕变会让流量漂移，用了一天的泵管，实际流量比校准值高15%很正常。
解决步骤：
- 用标定管和秒表，实测泵在10%、20%、30%、50%输出下的流量。绘制“指令-实际流量”曲线。
- 找出死区阈值。比如30%以下不转，那么控制下限就设为35%，别让PID输出落在死区里。
- 如果必须精确控制低速流加，把碱液浓度稀释到0.5 mol/L，让所需的体积流量上升，远离死区。
- 每12小时检查泵管。发现压痕、发白或管路内壁粘连，立即更换，并重新标定流量。
验证方法：在控制器中给一个固定30%输出5分钟，用量筒收集碱液。计算实际流速与设定流速的偏差。偏差大于20%，就按上述步骤处理。
模块4：混合与传质不足
现象描述：pH电极读数正常，但罐内不同位置的pH差异很大。取样口测的pH和在线pH相差0.3以上，加碱后局部碱斑导致菌体死亡。
原理说明：发酵液粘度高，或者搅拌浆型不合适，加碱口附近形成“碱液漏斗”——碱液直接从底部泵到电极，还没均匀扩散就被感知为pH升高，系统误以为酸够了，停止加碱。实际罐体大部分区域还在低pH状态。
解决步骤：
- 提高搅拌转速。比如Rushton桨从200 rpm提高到300 rpm，确认pH振荡幅度明显减小。
- 把加碱管延长，伸入到搅拌轮的吸力区上方。别让碱液沿罐壁流下，那会直接短路到排液口。
- 在加碱管末端加装一个微孔石或烧结金属头，将碱液分散成小液滴，直径3-5 mm即可，不能太细以免堵。
验证方法：在罐内不同高度取三个样，离加碱口远、近、中间各一个，快速测pH差异。差异小于0.1即为混合良好。

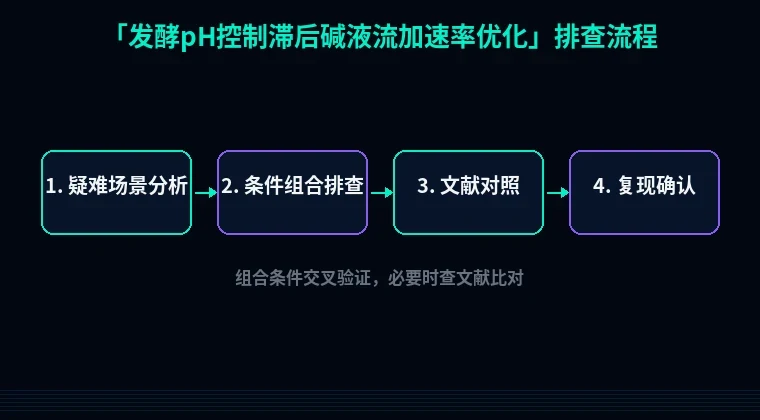

第三步：进阶疑难问题
有些情况，常规排查解决不了。遇到以下场景，你得多想一步。
1. 发酵后期频繁补料导致pH假性稳定。 补料中的碳源代谢产生有机酸，但同时补料中的氮源释放氨。两个效应相互抵消，pH读数看起来稳定，一旦停止补料，pH突然崩塌。这是“表观稳定”陷阱。解决：记录补料启动前30分钟的pH斜率。如果pH斜率持续缓慢下降，即使当前pH在目标值，也提前开启碱液流加，采用“前馈+反馈”策略——补料泵启动时同步开启碱液泵到固定比例。
2. 电极中毒与蛋白吸附导致的周期性滞后漂移。 发酵液中的脂溶性物质或含硫代谢物会毒化电极内参比电极，pH读数发生不可逆的慢漂移。你可能看到pH随时间线性上升，以为是碱加过头，实际是电极漂了。处理：每批次发酵结束后用0.1 mol/L HCl和0.1 mol/L NaOH交替清洗电极，再用含巯基乙醇的再生液浸泡1小时。如果漂移仍然发生，换个采用内部凝胶保护设计的耐发酵型电极。
3. 碱液流加与补料流加之间的交叉耦合。 你同时用氨水调pH和补氮，但氨水既是碱又是氮源。控制器加碱补氮，细胞大量消耗氨氮，pH反而下降，形成正反馈振荡。解法：切换成分开控制——使用NaOH调pH，用硫酸铵做氮源补料，或者把氨水补料并入碱液桶，但用软件补偿其氮贡献。具体做法：设定pH控制为“碱液泵仅响应pH误差，不响应预设补料曲线”，把补料曲线放到独立泵上。
避坑总结+实操建议
三条核心结论：
1. 先测时间常数，再动PID。 用一次性酸扰动测出pH系统滞后时间。滞后大于2分钟，就该改电极位置或提高搅拌，而不是拼命调大增益。
2. 蠕动泵不是线性元件。 每次发酵前实测3个流量点（比如20%、50%、80%输出），并把最小可控输出提高到死区之上。
3. 碱液浓度决定控制品质。 高浓度碱液（5 mol/L以上）流量小、死区影响大、局部过碱风险高。常规发酵用1-2 mol/L的NaOH，流加速率在0.5-5 mL/min范围内最容易控稳。
两个日常好习惯：
- 每批发酵前，花10分钟做“电极响应测试+泵流量标定”双检查。别跳过。一次失控的pH振荡损失的时间成本，够你做好100次检查。
- 记录每次pH振荡的波形。截图或画下来，标注当时的PID参数和泵速。积累20个批次后，你会看出特定菌株的“pH惯性”，提前调整加碱策略比事后弥补有用得多。
