做发酵尾气在线监测的人，谁没被甲烷数据坑过？明明发酵罐状态没变，读数却飙到3%、5%，甚至直接爆表。查了一圈，传感器没坏，线路没断，最后发现是交叉干扰在捣鬼。CO₂、水蒸气、乙醇蒸汽，哪个都能让你的甲烷数据变成“表演数字”。别急着换设备，也先别怀疑人生。这篇教程按“低级错误→系统排查→疑难杂症”给你拆完，每一步都有可操作的判断动作，照着做就能找到真凶。
第一步：快速排查低级错误
有三个蠢错误，我见过太多人反复踩。先花10分钟排除，再往下查。
1. 流量没稳就开始读数。刚打开采样泵，浮子还在跳，数据当然乱。调整转子流量计到0.8 L/min，稳定3分钟以上再记录。判断依据：浮子静止，数值波动小于±0.02%。
2. 除水滤芯积水或堵塞。制冷除湿器(2-4°C)用久了，积液排不干净，水汽直接进入气室。现象：甲烷读数缓慢爬升，吹空气后回零要几分钟。解决：排空冷肼积液，拆下聚四氟乙烯滤膜看有没有水痕，脏了就换。
3. 标定气过期或钢瓶压力过低。标气也是会过期的，低浓度甲烷标气(如1% CH₄/N₂)保质期通常12个月。压力低于0.5 MPa时，标气组分可能分层。解决：换新标气重新校准，别心疼那两瓶气。

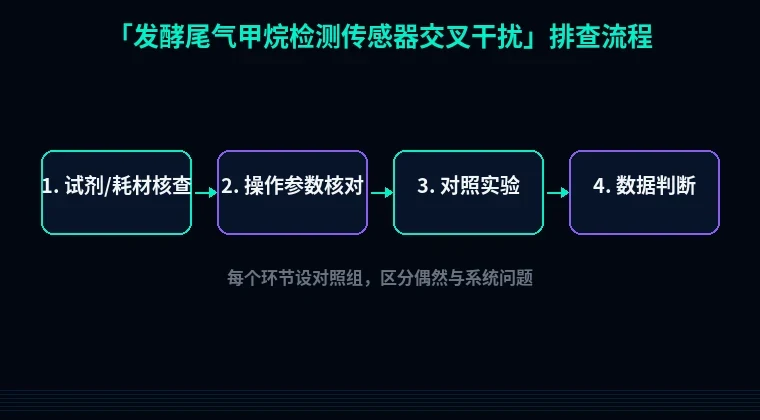

排查流程图：从采样点到传感器，先查物理链路，再动仪器参数
第二步：分维度系统排查
低级错误排除了，数据还是飘。按下面四个维度逐个做排除实验。记住一句话：每个维度都要给出完整动作链——先看现象，再讲原理，然后动手解决，最后用验证动作收尾。
模块1：预处理系统的水汽冷凝干扰
现象描述：甲烷读数持续偏高0.2-0.5个百分点，且伴随快速无规律波动；在排气管道上看到明显水珠凝结。你将出气管路过一个冰水烧杯(0°C)，读数立刻下降，这就是水汽干扰。
原理说明：非色散红外(NDIR)传感器的甲烷检测波长在3.3 μm附近，而水蒸气在这一区域有连续宽吸收带。两者的吸收峰重叠不深，但水汽浓度高时(发酵尾气往往水汽饱和)，水分子通过压力展宽效应和谱线叠加，显著抬升甲烷信号基线。这不是传感器质量问题，是你的预处理不够狠。
解决步骤：给预处理系统加装两级除水——第一级用2-4°C冷阱冷凝大部分水汽，第二级加装Nafion干燥管(或硅胶干燥管)把露点降到-20°C以下；冷阱的蠕动泵排液频率设成每30秒一次，确保不积液；采样管线用伴热带维持在50-60°C，防止样气在管壁冷凝。
验证方法：接上干燥管后，通入已知浓度的高湿甲烷标准气(用鼓泡器把1% CH₄标气加湿到RH 95%)，读数应在±0.05%范围内。做不到，就继续检查第二级干燥管是否饱和。
模块2：传感器类型与光谱重叠干扰
现象描述：发酵罐进入产气高峰期(CO₂浓度升到30-40%)，甲烷读数同步涨了0.5-1%。你把CO₂浓度从0调到40%，甲烷通道读数跟着变，这就是典型的CO₂交叉干扰。
原理说明：CO₂在4.26 μm有极强特征吸收，虽然离3.3 μm有距离，但高浓度CO₂的翼展吸收和杂散光效应会污染甲烷信号。更麻烦的是,发酵尾气里常有乙醇蒸汽——乙醇在3.3 μm附近也有C-H伸缩振动吸收，和甲烷几乎重叠。你用的是催化燃烧式传感器的话，所有可燃气体(VOCs)都会在催化珠上燃烧，电信号叠加，区分都区分不开。
解决步骤：
- 如果是催化燃烧式传感器，别想了，直接换成NDIR或激光式(TDLAS)传感器；发酵尾气这种高湿度高VOCs环境不适合它。
- 如果是NDIR传感器，确认里面有没有装CO₂补偿算法。试一把：用10% CO₂+1% CH₄混合气标定，再通入40% CO₂+1% CH₄混合气，看读数偏差是否小于0.1%。偏差大就开启算法中的交叉干扰补偿参数。
- 在进样气路末端装一个选择性过滤器(如含分子筛13X的过滤柱)只是权宜之计，压力降大且易饱和，只能应急用。
验证方法：配置三瓶气——1% CH₄/空气、1% CH₄+20% CO₂/空气、1% CH₄+2%乙醇蒸汽/空气——依次通入传感器，记录稳定读数。三瓶气读数之间的最大偏差应小于0.1%。偏差超了就把补偿系数重新拟合。

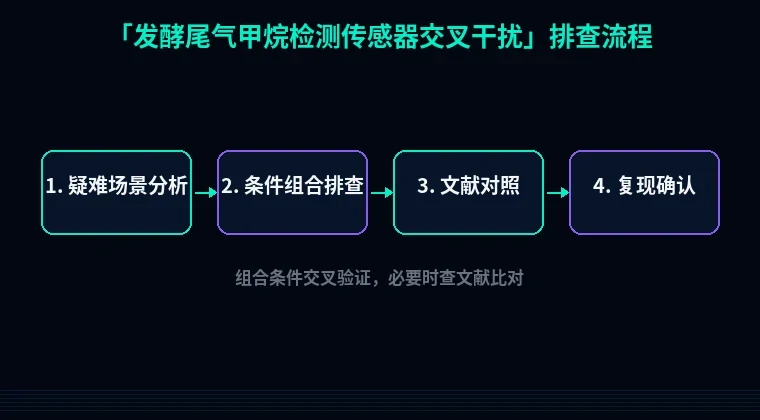

传感器选型对比与干扰路径示意：同一气体在不同检测原理下反应不同
模块3：标定矩阵与背景气不匹配
现象描述：用纯氮配的标气校准，线性好得像教科书(相关系数0.9999)。但拿到现场测尾气，读数系统性偏高0.3-0.8%。你拿实际尾气去和离线气相色谱(GC)比对，在线数据永远比GC高，而且高出的量不稳定。
原理说明：传感器标定是“比较测量”。你用氮气做背景气，校准曲线就等于“在氮气背景中测甲烷”的曲线。但真实尾气含20-40% CO₂、60-80% N₂、少量O₂和乙醇，背景气的总压力展宽、热导率和光学折射率都和纯氮不同。传感器气室里的甲烷分压没变，但吸收线被背景气展宽了，表观浓度自然偏高。
解决步骤：重新做标定。标气背景气从高纯氮换成合成空气(N₂:O₂=80:20)，有条件就用你发酵尾气的主体组分比例(如70% N₂+30% CO₂)。标定浓度水平至少三个点：0.2%、1%、3%，覆盖你的量程。每个点通入后等3分钟至读数稳定，再执行仪器内部线性拟合。最后把标定结果存成新方法文件。
验证方法：用现场发酵尾气做加标回收实验——往尾气样品里加入已知量的甲烷(如从100 mL气密注射器注入1% CH₄标气)，回收率应在95-105%之间。做不到，重新做标定，别改系数糊弄。
模块4：温度压力波动与安装位置干扰
现象描述：数据看着平稳，但每隔几分钟出现固定规律的波浪形波动，和发酵罐的搅拌转数或补料泵节奏同步。你翻看DCS记录，发现罐压波动只有±20 kPa，但传感器读数波动达到了±0.3%。
原理说明：NDIR传感器的气室是开放流通式的，气室内气体密度随温度和压力变化。传感器内部一般有温度补偿和压力补偿，但补偿是基于出厂时的固定系数。你现场的罐压是正压(如50 kPa表压)，而补偿系数假设的是常压(101.3 kPa)环境。发酵罐周期性补气、搅拌开启等导致的气压脉动，直接变成读数波动。
解决步骤：在传感器的排气口加一个稳压缓冲罐(1-2 L不锈钢罐)，也有个简单办法——把排气管插到水里，水深约2 cm，形成微正压“液封”，以稳定气室压力。同时检查传感器进气口末端是否直面发酵罐出气口——正对气流时动态压力干扰最大，改成侧向开口或加装T型防冲挡板。安装位置离罐顶至少2米，管道先向下再向上形成一个简单的U形水封，彻底隔断重力回流和气流直吹。
验证方法：在传感器进气口加一个三通阀，关闭采样口，在同一个压力条件下观测基线波动情况。波动小于±0.05%。
第三步：进阶疑难问题
基础的“坑”填完，还有更深的水域。这些
