发酵罐灭菌后溶氧零点校准

来源:DNA Lab Space 实验教程 | 编译:DNA Lab Space

📎 相关工具:参考文献格式化

灭菌后溶氧归零失败,是发酵工艺里最磨人的问题之一。你以为电极坏了,拆下来一测,响应正常;重新装回去,数值又飘得离谱。更糟的是,灭菌过程已经把电极折腾得够呛,极化时间不够、电解质流失、膜片鼓泡,任何一处小问题都会让你的零点校准变成一场拉锯战。这篇文章直接聚焦发酵罐灭菌后溶氧零点校准失败这个场景,从最简单的操作失误,到电极老化、极化不足、温漂干扰,再到特殊故障,一步步带你定位问题。全文按排查优先级编排,照着做就行。

---

第一步:快速排查低级错误

很多所谓“零点校准失败”,其实只是灭菌后操作环节出了问题。先别怀疑电极,花5分钟检查下面这几件事。

1. 灭菌后没等电极冷却就校准。 灭菌刚结束时,罐体温度还在100°C以上,溶氧电极的响应电流会随温度剧烈变化。你在80°C时校的零点,等降温到30°C,数值早就飘走了。解决:等罐温降到室温(25-30°C),维持搅拌和通气稳定10分钟后再校。

2. 电极线没接对。 灭菌前后拆装电极时,线序接反或接头松动很常见。直接看显示器有没有跳动的异常值,比如显示-20%或150%这种超出量程的数字,大概率是接线问题。解决:检查接头,重新插紧,确保线序—特别是三线制电极的屏蔽层—接对。

3. 忘了维持极化电压。 溶氧电极需要恒定的极化电压才能稳定工作。灭菌前关了变送器,灭菌后忘了重新上电,或极化电压没设对(通常为0.68V,具体看电极说明书),电极输出会一直漂。解决:确认变送器已通电,极化电压设置正确,并至少等待30-60分钟让电极重新平衡。

4. 校准时机不对。 灭菌后立刻校准,此时罐内还有残余蒸汽压和未溶解的氧气,零点根本无法稳定。解决:先通入氮气(流量1-2 L/min,持续15-20分钟)或等待罐内氧气被消耗到稳定低值,再进行零点校准。

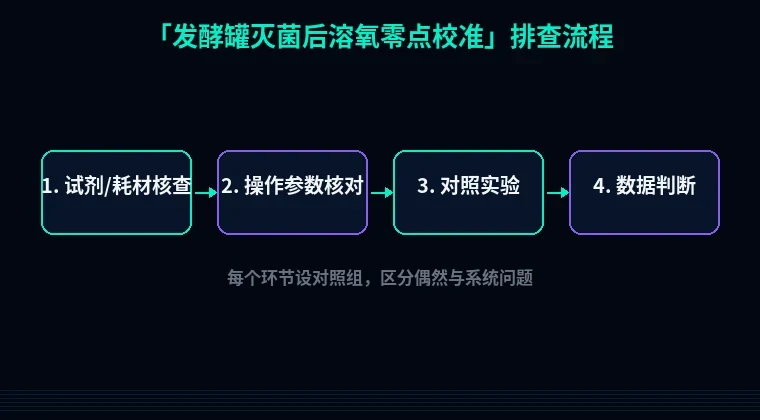

教程配图2:发酵罐灭菌后溶氧零点校准 排查流程示意
▲ 教程配图2:发酵罐灭菌后溶氧零点校准 排查流程示意

做完这一步,如果零点还是校不准,往下走系统排查。

---

第二步:分维度系统排查

这一部分按实验流程分模块展开。每个故障原因都按「现象→原理→解决→验证」的顺序拆解,你可以按序号依次排查,也可以直接跳到与你现象匹配的条目。

模块1:灭菌前段——电极预处理与安装

原因1:电极膜片破损或松动

  • 现象:灭菌后零点校准根本稳不住,数值持续缓慢下降或上升,通氮气后始终到不了0%,甚至出现负值。
  • 原理:溶氧电极的膜片(通常是聚四氟乙烯或FEP材质,厚度25-50μm)在灭菌高温下会热胀冷缩。如果安装时膜片没装平,或电极内部的O型圈老化,高温下膜片容易破裂或松动,电解质外流,导致电极内阻剧变,输出电流大幅漂移。
  • 解决:拆下电极,直视膜片表面—如果有褶皱、裂纹或明显鼓包,直接换膜片。换膜片时,电解液(通常为KCl溶液,浓度参考电极说明书)要加满但不要溢出,膜片要完全贴合,不能有气泡。
  • 验证:装好后,在空气中读取电极读数(应该在80-100%饱和度),然后浸入饱和亚硫酸钠溶液(2% Na₂SO₃,现配现用),2分钟内读数应降到接近0%。如果这一步都过不了,不是膜片就是电解液的问题。

原因2:电解液干涸或污染

  • 现象:电极响应变慢,校准时读数要等5分钟以上才稳定,或者每次校准的零点数值都不一样。
  • 原理:灭菌的高温会加速电解质蒸发,尤其是内置式电极,电解液量本就少(约2-3mL)。频繁灭菌后忘了补液,电解液浓度改变,电极斜率会下降,零点偏移。另外,如果电解液被重金属离子(如灭菌时管路金属碎屑进入)污染,电极输出会直接变钝。
  • 解决:更换电解液,确认液位到达电极头部的加液孔位置。注意务必排尽电极内残留的旧液体,再用去离子水冲洗内部2次,再灌新电解液。
  • 验证:换液后重新极化6小时(具体时间看电极说明书,老电极建议8小时以上),然后测空气饱和度和零点,响应时间应该明显缩短。

模块2:灭菌中段——过程参数影响

原因3:灭菌温度和时间超过电极耐受极限

  • 现象:灭菌后电极外观正常,但零点校准后斜率异常低,比如在空气中只能显示60%而不是正常的90-100%。
  • 原理:多数溶氧电极的耐受上限是130°C,而发酵罐灭菌通常在121°C下20分钟。如果你用的灭菌程序是125°C以上或时间超过30分钟,电极内部的银阳极氧化速度会加快,电解液pH改变,电极性能会不可逆地衰减。
  • 解决:先确认你的灭菌程序是否符合电极说明书(通常121°C、20分钟是标准)。如果工艺必须用更高的温度,选用耐高温型号(如耐135°C的电极),或在灭菌前将电极从罐体拆下,用化学消毒(如75%乙醇浸泡30分钟)替代高温灭菌。
  • 验证:查看电极说明书上的耐温参数,对比你的灭菌程序。如果已经超了,别想补救,直接换耐高温电极。

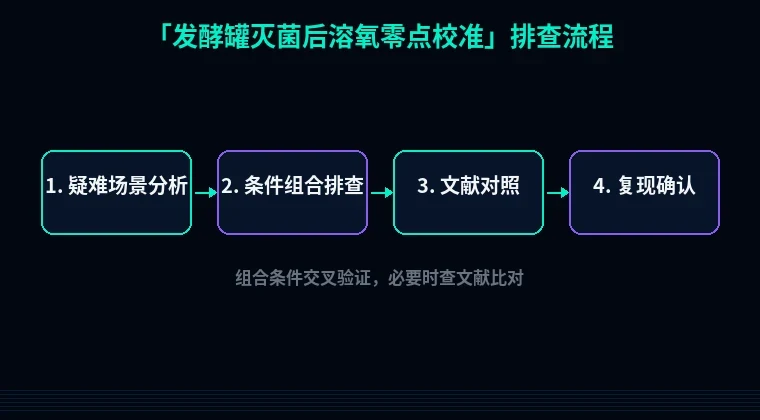

教程配图3:发酵罐灭菌后溶氧零点校准 排查流程示意
▲ 教程配图3:发酵罐灭菌后溶氧零点校准 排查流程示意

模块3:灭菌后段——冷却、通气和标定

原因4:温度补偿设置不对

  • 现象:校准时数据稳定,但灭菌后降温过程中,零点数值逐渐漂移,降温结束后和设定值差5-10%左右。
  • 原理:溶氧电极的电流输出受温度影响(每变化1°C,输出约变化2-3%),变送器靠温度传感器(通常是Pt100或Pt1000铂电阻)做补偿。如果温度补偿被设为手动(固定为25°C),而罐温实际是50°C,补偿就会出错。
  • 解决:确认变送器的温度补偿模式设为“自动”,并检查温度探头读数是否与实际罐温一致(用校准过的温度计对比)。若偏差超过1°C,检查温度探头是否插到位、有没有被发酵液结垢覆盖。
  • 验证:手动设置温度补偿为当前实际罐温,看读数是否归正;随后切回自动补偿,读数应无跳变。

原因5:通氮气不纯或流量不稳

  • 现象:你以为已经通氮气排氧,但零点始终停在0.5-2%左右,甚至缓慢回升。
  • 原理:工业氮气纯度如果只有99.5%,残留的0.5%氧气足以让溶氧电极读到约2%的虚假数值。此外,氮气流量过小,罐内氧分布不均,电极附近是微氧环境,但远端还是空气,数值自然稳不住。
  • 解决:换用高纯氮气(纯度≥99.999%),将流量稳稳控制在1-2 L/min,持续至少15分钟。有条件的话,先给罐体加压到0.05-0.1MPa再排气,反复2-3次,能把死角的氧气排得更彻底。校准前确认尾气出口氧浓度(可用手持氧分析仪测)低于0.1%。
  • 验证:读取溶氧值,稳定3分钟无波动,即视为校准环境合格;随后立即校准。如果数值还在缓慢上升,说明有漏气点,检查罐盖接口、电极安装口和排气阀。

原因6:电极极化不充分

  • 现象:灭菌后第一次零点校准很顺利,但20分钟后数值又开始上浮,回到1-3%的水平。
  • 原理:灭菌后,电极内部的银阳极表面状态变化,需要重新建立稳定的极化层。你校准得太急,极化还没完全稳定,读数只是暂时停留在低值,后续就露馅了。
  • 解决:灭菌后接通变送器电源,极化至少6小时(老电极或长时间没用过的电极,建议过夜)。这期间保持电极浸没在常温水中或直接留在罐内,不要进行任何标定。如果工艺等不了6小时,至少保证60分钟的极化时间,并在校准后定期(每15分钟)复测零点,确认其稳定性。
  • 验证:极化完成后,通氮气测零点,稳定1小时无漂移,再进入正常发酵流程。

---

第三步:进阶疑难问题

如果前面几步都没问题,但零点仍然不靠谱,考虑下面几种特殊情况。

1. 电极被H₂S或SO₂中毒

  • 现象:电极在空气和零点之间切换时,响应逐渐变慢,最终在零点处卡死,怎么吹氮气都回不到0%。
  • 原理:含硫发酵培养基(如含有硫酸铵、硫代硫酸盐的培养基)在灭菌时会产生硫化物,渗透到电极膜片内部,毒化银阳极表面。硫化银沉积导致电极内部电阻升高,信号衰减。
  • 解决:先尝试清洗电极头:拆下膜片,用细砂纸(1200目以上)轻轻打磨银阳极表面。如果污染严重,超声清洗3-5分钟(功率40kHz,温度不超过40°C),再换新电解液和新膜片。
  • 验证:打磨并重新组装后,在空气中测试斜率。如果恢复缓慢,说明电极本体已受损,换新电极。

2. 电极接地回路干扰

  • 现象:所有操作都正常,但溶氧读数反复跳动,尤其在搅拌开启时波动加剧。通氮气归零时,数值在0-1.2%之间来回弹。
  • 原理:发酵罐的搅拌电机、加热系统等设备会产生杂散电流,如果溶氧电极的屏蔽层在变送器端和罐体同时接地,会形成接地回路,产生干扰电压。
  • 解决:检查仪表接线,确保屏蔽层只在变送器端(或控制柜端)单点接地,罐体本身可靠接地。在变送器供电输入端加装隔离变压器或信号隔离器,能彻底切断干扰路径。
  • 验证:开启搅拌(转速从200转/分逐步升到800转/分),观察溶氧示值波动幅度。波动范围应在±0.5%以内。如果波动显著减小,说明就是接地回路的锅。

3. 电极长期储存后首次启用

  • 现象:停用超过3个月的电极,灭菌后校准,数值持续偏高,怎么调都回不到正常范围。
  • 原理:电极长期干燥储存,膜片和阳极之间的电解质层已干涸,银阳极表面氧化层增厚。重新启用时,其内部电化学体系需要更长的时间来“苏醒”。另外,长期未用,膜片可能已经变形,无法恢复贴合。
  • 解决:启用前,先将电极浸入去离子水中泡24小时(让膜片恢复湿润),然后换新电解液、打磨银阳极表面,装好后再极化12小时以上。如果泡水后膜片仍不平整,直接换膜。
  • 验证:空气读数应在80-100%,零点稳定。整个恢复流程需要1-2天时间,别指望装上就能用。

---

避坑总结+实操建议

三条核心结论:

1. 灭菌前检查电极状态,胜过灭菌后费力排查。 膜片是否完好、电解液是否充足、O型圈是否老化,这几项每次灭菌前花5分钟过一遍,能排除掉八成故障源。

2. 校准三件套,缺一不可:冷却、极化、稳定通氮。 温度不降到室温不校,极化不满1小时不校,氮气不通够15分钟不校。插队一点,数值就天天跳水。

3. 发现响应慢或数值飘,先别怀疑控制器,从电极入手。 90%的零点问题根源在膜片、电解液或接地,变送器出故障的几率其实很小。

两条日常好习惯,帮你远离麻烦:

  • 每次灭菌后记录溶氧电极的斜率值和零点值,按批次追踪变化趋势。斜率从100%缓慢降到80%,提前感知电极寿命;某一批次突然掉到50%,直接考虑膜片破裂事件。
  • 长期不用的电极,建议浸在电极保护液中(3M KCl溶液)存放,而不是干放。干放不仅让电解液干涸,还会加速膜片老化。

---

如果你正被溶氧电极的稳定性反复折磨,先检查电极安装和极化条件;想从源头降低电极波动风险,可以试试优化培养基配方中还原糖和硫源的配比,减少灭菌过程中对电极的化学损伤。另外,合理的发酵罐通气策略和搅拌转速设置,也对溶氧读数稳定性有帮助。我们站内的溶氧电极选型指南、发酵工艺通气量计算器和培养基配方优化工具,都能帮你把这件事再往前推一步。
